1. Подденьте
отверткой стопорную пластину крепления наконечника троса
на педали сцепления и... |
2. ...снимите
стопорную пластину. |
3. Снимите
наконечник троса с педали сцепления. |
|
|
|
4. Снимите
с педали сцепления пластмассовую втулку наконечника
троса. Проверьте состояние втулки. Изношенную или
поврежденную втулку замените. |

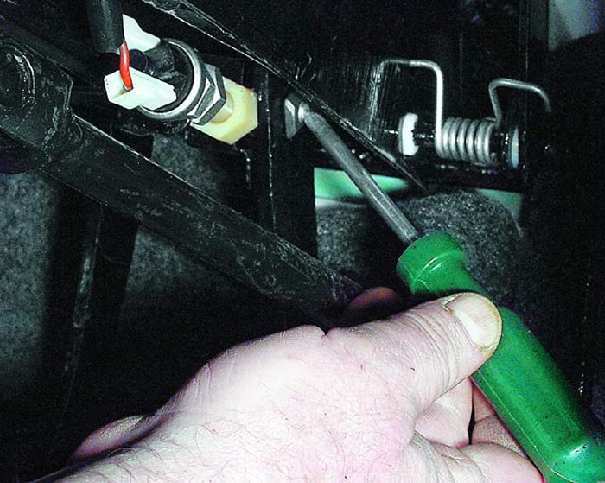

5. Подденьте
отверткой возвратную пружину педали тормоза и... |
6. ...снимите
ее. |
|
|
|
7. Подденьте
отверткой стопорную пластину пальца штока вакуумного
усилителя тормозов и... |
8. ...снимите
ее. |
9. Нажмите
отверткой на палец штока вакуумного усилителя и... |
|
|
|
10. ...выньте
палец. |
11. Подденьте
отверткой стопорную пластину оси педалей сцепления и
тормоза и... |
12. ...снимите
ее. |
|
|
|
13. Отсоедините
возвратную пружину педали сцепления и снимите ось
педалей сцепления и тормоза вместе с педалью сцепления. |

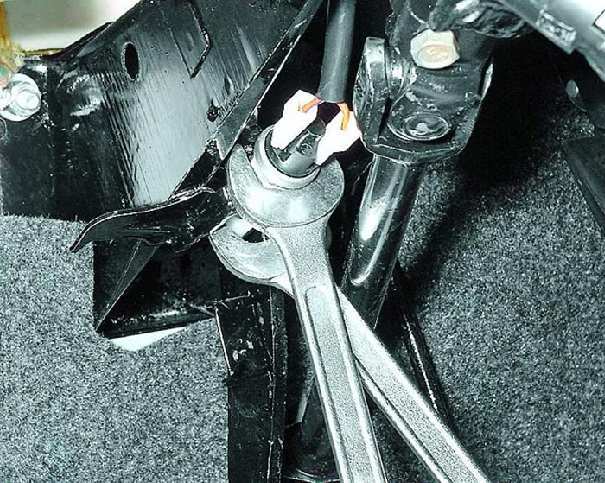

14. Ослабьте
затяжку гайки и контргайки крепления выключателя сигнала
торможения и снимите выключатель. |

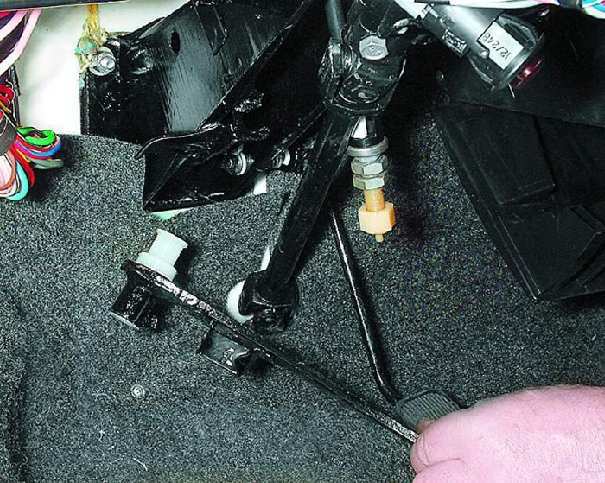

15. Отведите
выключатель сигнала торможения в сторону и снимите
педаль тормоза вместе с дистанционной втулкой. |
|
|
|

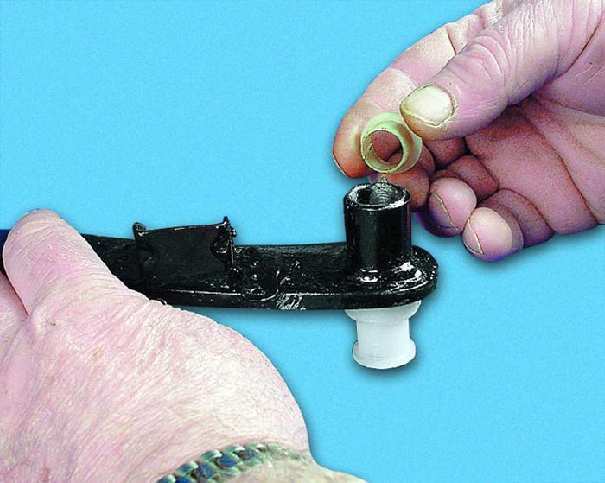

16. Выньте
втулку из гнезда педали тормоза. Если втулка не
снимается рукой, подденьте ее отверткой. |
17. Снимите
дистанционную втулку с педали тормоза. |
18. Выньте
вторую втулку из гнезда педали тормоза. |
|
|
|
19. Если
необходимо заменить накладку педали, отогните буртик
накладки с одного угла и... |
20. ...снимите
накладку. |
21. Снимите
возвратную пружину педали сцепления. |
|
|
|
22. Выньте
ось из педали сцепления. |
23. Выньте
втулку из гнезда педали сцепления. |
24. Выньте
вторую втулку из гнезда педали сцепления. |
|
|
|
25. Установите
новые втулки в гнезда педалей и педали на автомобиль в
порядке, обратном снятию, предварительно смазав их
консистентной смазкой. |
26. Проверьте
и при необходимости отрегулируйте ход педалей сцепления
и тормоза. |
