1. Выньте
уплотнитель тормозного шланга из кронштейна на стойке. |
2. Ослабьте
затяжку контргайки наружного наконечника рулевой тяги,
придерживая от проворачивания вторым ключом тягу за
шестигранник. |
3. Выньте
шплинт. |
|
|
|
4. Отверните
гайку крепления шарового пальца шарнира наконечника. |
5. Установите
съемник и выпрессуйте палец шарового шарнира из
поворотного рычага. |
6. Отсоедините
рулевую тягу от поворотного рычага. |
|
|
|

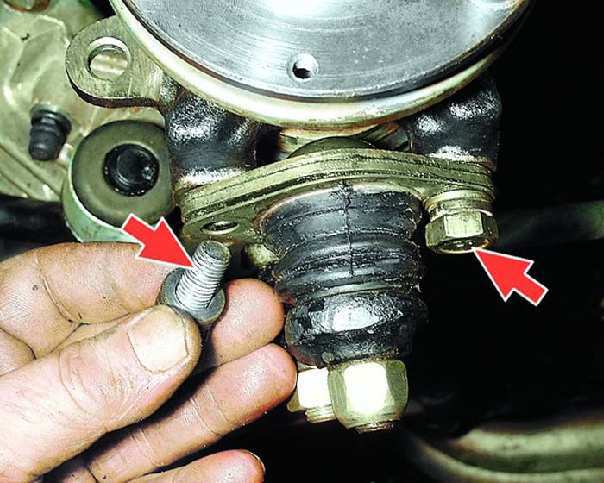

7. Отверните
два болта крепления шаровой опоры к поворотному кулаку
(под головками болтов установлены плоские и пружинные
шайбы) и отсоедините опору от поворотного кулака. |

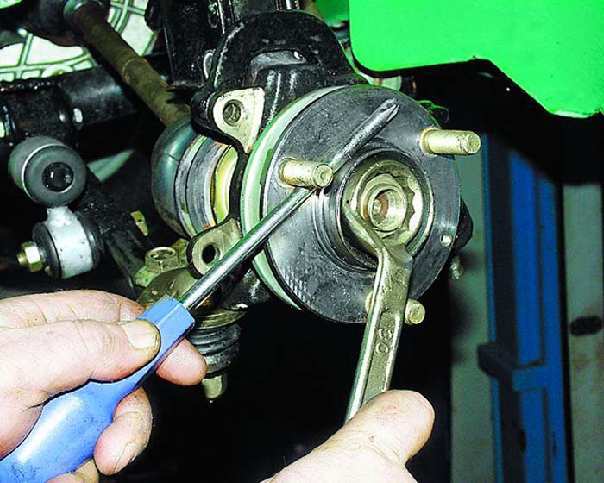

8. Окончательно
отверните гайку ступицы. |

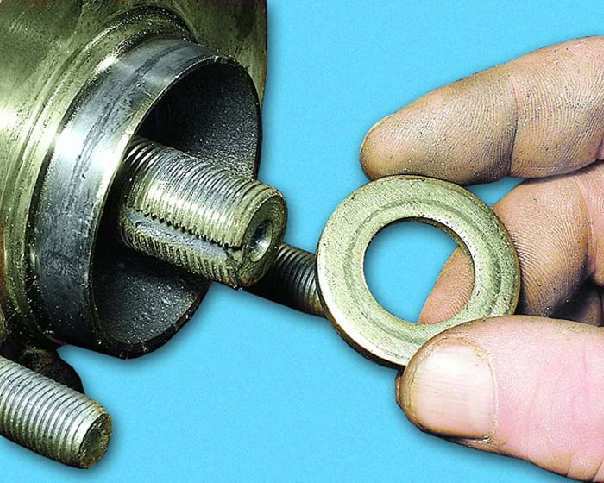

9. Снимите
упорную шайбу. |
|
|
|

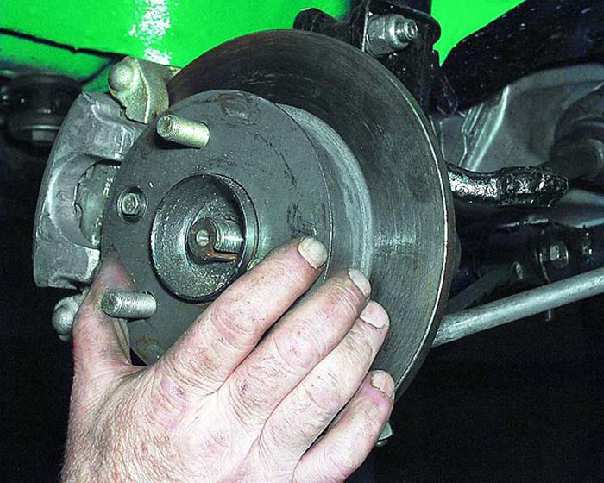

10. Выведите
хвостовик наружного шарнира равных угловых скоростей из
ступицы переднего колеса. |

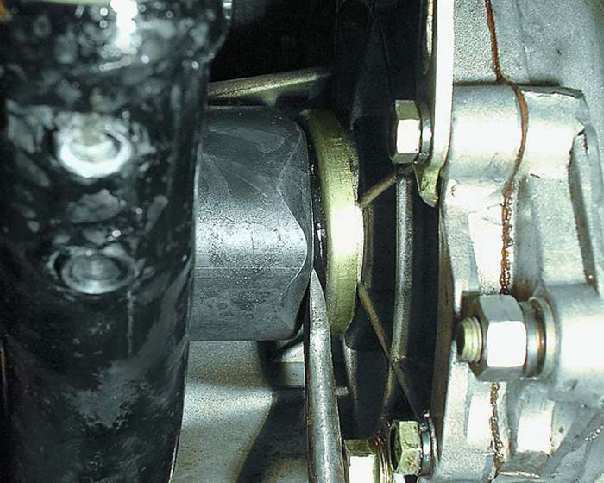

11. Вставьте
отвертку между отражателем и корпусом внутреннего
шарнира и, ударяя по ней молотком, выбейте хвостовик
внутреннего шарнира из коробки передач. |

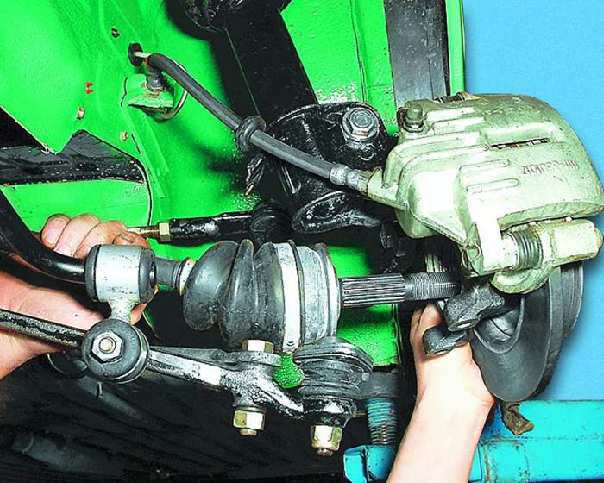

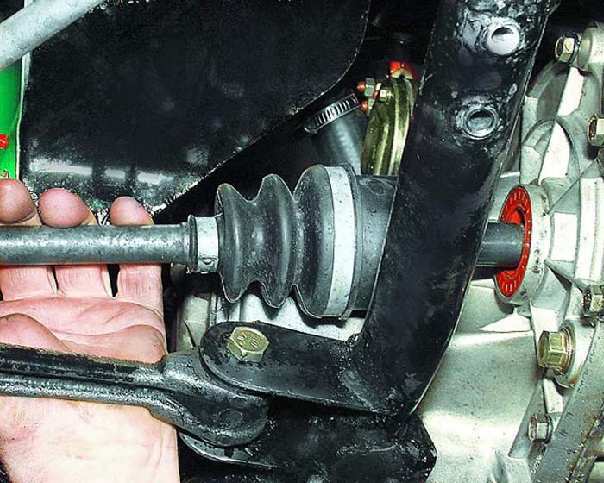

12. Снимите
привод, окончательно вынув хвостовик шарнира из коробки
передач. Делайте это осторожно, чтобы не повредить
сальник. |
|
|
|
13. Перед
установкой привода завод-изготовитель рекомендует
заменить стопорное кольцо на хвостовике внутреннего
шарнира независимо от его состояния. |

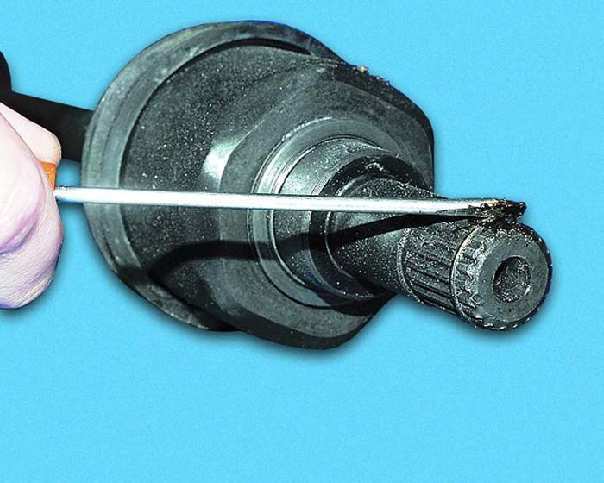

14. Смажьте
стопорное кольцо консистентной смазкой и отцентрируйте
его на валу, чтобы не повредить кольцо при установке
шарнира. |

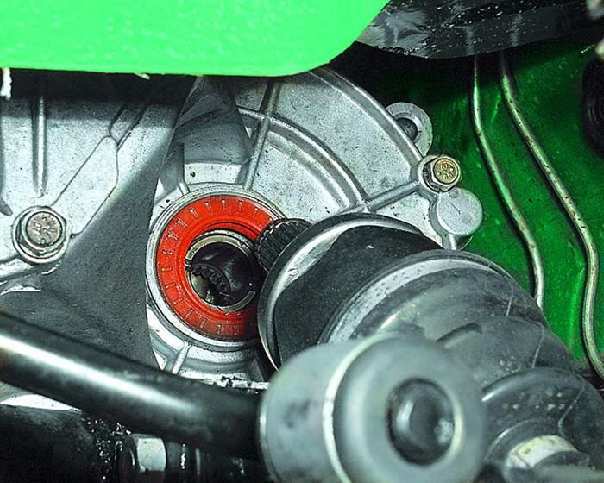

15. Вставьте
хвостовик внутреннего шарнира в коробку передач так,
чтобы его шлицы зашли в шлицы полуосевой шестерни. |
|
|
|
16. Вставьте
хвостовик наружного шарнира в ступицу переднего колеса. |
17. Несильными
ударами молотка по торцу хвостовика наружного шарнира
вдоль его оси через деревянную проставку продвиньте
привод до фиксации хвостовика внутреннего шарнира в
полуосевой шестерне стопорным кольцом. Установите все
детали в порядке, обратном снятию. При этом... |

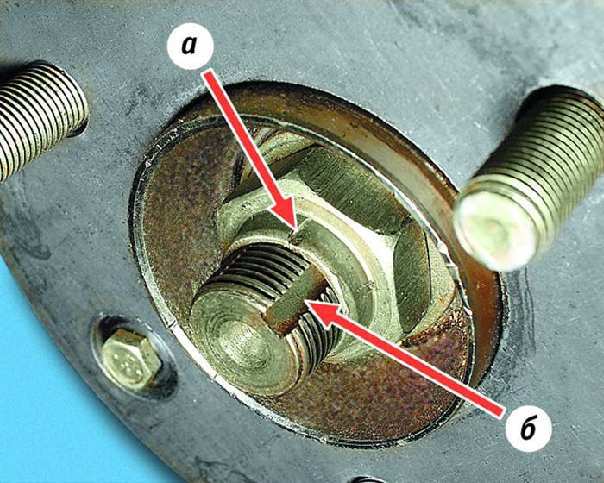

18. ...используйте
новую гайку ступицы или гайку с другого колеса (чтобы
старая замятая часть a буртика
гайки при кернении не попадала в паз бхвостовика
наружного ШРУСа). |
|
|
|
19. После
затяжки гайки пальца наконечника требуемым моментом
доверните ее до совпадения ближайшей прорези гайки с
отверстием под шплинт. |

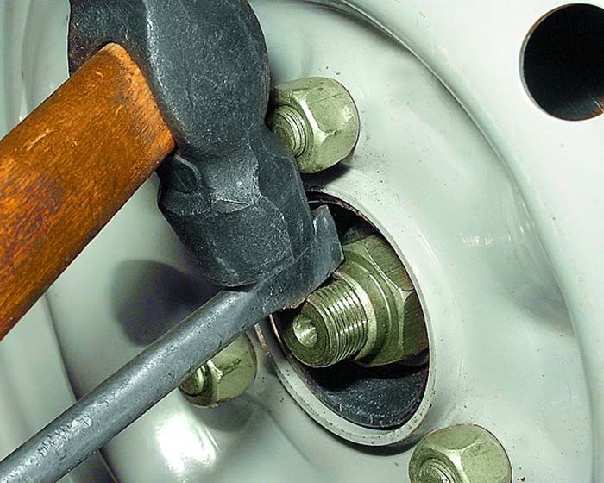

20. Окончательно
затяните гайку ступицы (после установки автомобиля на
землю), законтрите ее и установите декоративный колпак.
Проверьте и при необходимости отрегулируйте углы
установки колес. |
