Сливаем охлаждающую жидкость (смотрите
соответствующий раздел).
Работу по демонтажу крышки сложнее провести на
карбюраторном двигателе, поэтому все операции показаны
на нем.
Снимаем кожух вентилятора (смотрите
соответствующий раздел).
Снимаем ремень привода насоса охлаждающей жидкости (смотрите
соответствующий раздел).
 |

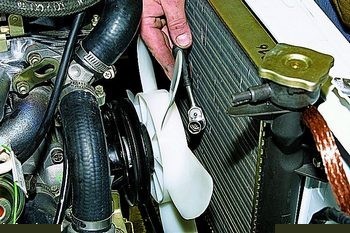

Головкой «на 13» отворачиваем три болта
крепления крыльчатки и шкива насоса охлаждающей
жидкости. |
 |

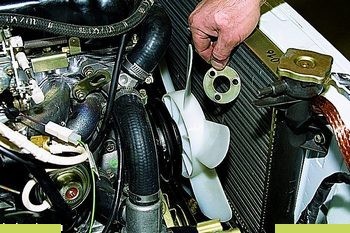

Снимаем шайбу,... |
 |

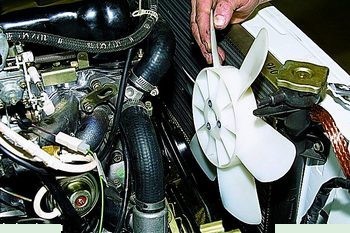

...крыльчатку... |
 |

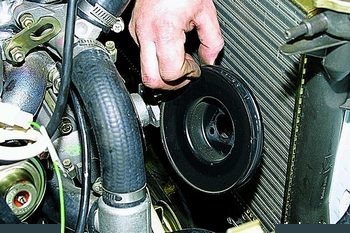

...и шкив. |
Отсоединяем крепление генератора к натяжной планке (смотрите
соответствующий раздел).
 |

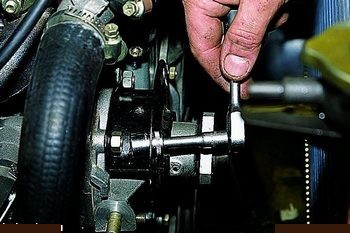

Головкой «на 17» отворачиваем гайку крепления
натяжной планки к крышке насоса охлаждающей
жидкости. |
 |

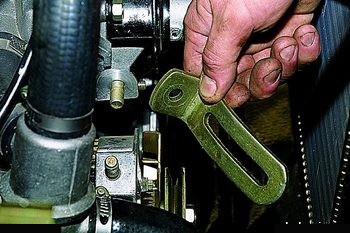

Снимаем натяжную планку. |
 |

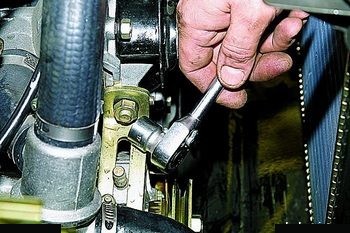

Головкой «на 13» отворачиваем четыре гайки
крепления кронштейна и крышки насоса охлаждающей
жидкости. |
 |

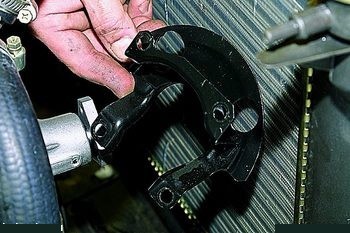

Снимаем кронштейн... |
 |

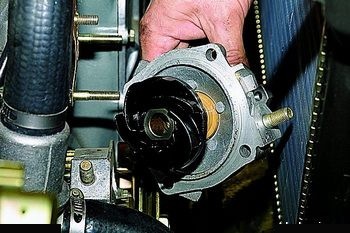

...и крышку насоса охлаждающей жидкости. |
 |

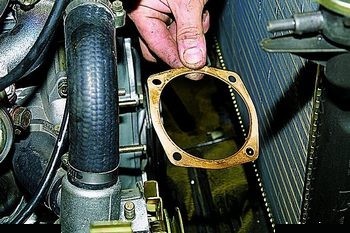

Стык крышки и корпуса насоса охлаждающей
жидкости уплотнен прокладкой. |
Корпус насоса охлаждающей жидкости снимаем при
ремонте двигателя (смотрите
соответствующий раздел).
Монтаж крышки насоса охлаждающей жидкости производим в
обратном порядке.
При этом для облегчения установки шкива, крыльчатки и
шайбы...
 |

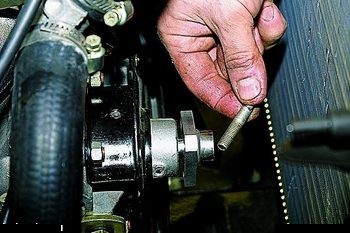

...вворачиваем в ступицу шкива шпильку М8 длиной
около 40 мм. |
 |

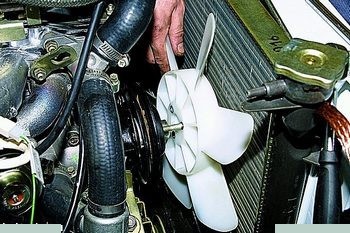

Надеваем на шпильку и выступ ступицы шкива все
детали,... |
...наживляем два болта и заменяем шпильку болтом. |
