Отсоединяем «минусовой» провод от аккумуляторной
батареи.
Для снятия сепаратора, двухходового клапана бензобака,
предохранительного и гравитационного клапанов снимаем
правую обивку боковины (смотрите
соответствующий раздел).
Перед снятием элементов помечаем штуцеры и шланги.
 |

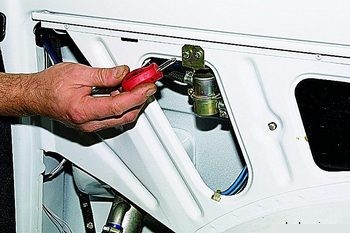

Крестообразной отверткой отворачиваем два
самореза крепления гравитационного клапана... |
 |

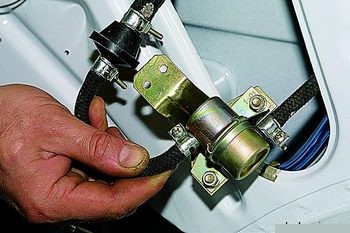

...и выводим его из окна панели правой боковины
кузова. |
 |

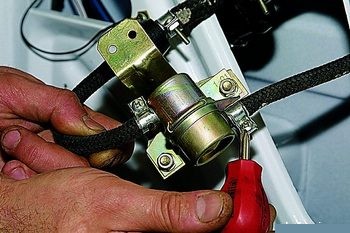

Ослабляем крестообразной отверткой хомуты. |
Сняв шланги,…
 |
...освобождаем гравитационный клапан. |
Отсоединяем шланги,…
 |
...вынимаем двухходовой клапан. |
 |
Вытягиваем из полости боковины предохранительный
клапан,... |
...ослабляем хомуты шлангов...
 |
...и снимаем клапан. |
 |
Крестообразной отверткой отворачиваем два
самореза крепления сепаратора к кузову. |
Сдвигаем сепаратор к окну в панели...
 |
...и крестообразной отверткой ослабляем хомуты
шлангов вентиляции бака. |
Сняв шланги со штуцеров сепаратора,...
 |
...вынимаем его через заднее (самое большое)
окно панели. |
 |
Для снятия адсорбера отсоединяем от него
электрический разъем. |
 |
Крестообразной отверткой ослабляем хомут
крепления шланга, соединяющего адсорбер со
штуцером дроссельного узла... |
 |
...и снимаем шланг. |
Аналогично отсоединяем шланг, соединяющий адсорбер с
двухходовым клапаном.
 |

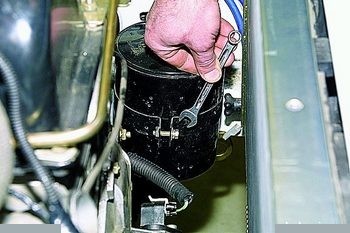

Ключом «на 10» отворачиваем болт, стягивающий
хомут крепления адсорбера к брызговику. |
 |

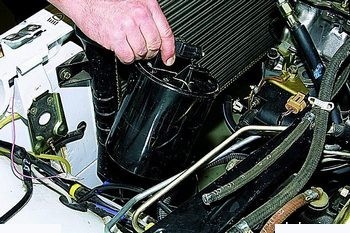

Вынимаем адсорбер из моторного отсека. |
Устанавливаем узлы системы улавливания паров топлива
в обратной последовательности. |
