7.13.5. Замена приборов

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите комбинацию приборов (см. подраздел 7.13.2).

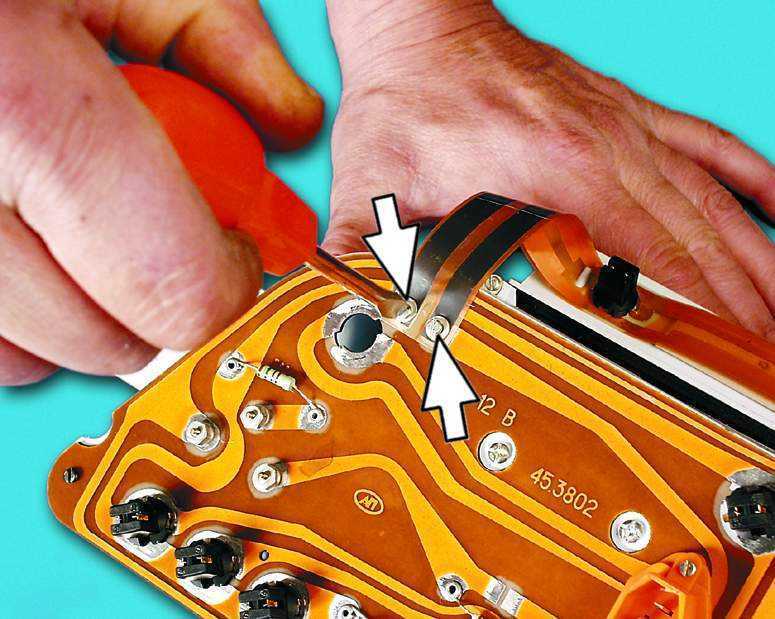

7.13.5 Замена приборов ВАЗ 2110 2. Отверните два винта крепления шины и отсоедините ее от платы комбинации приборов.

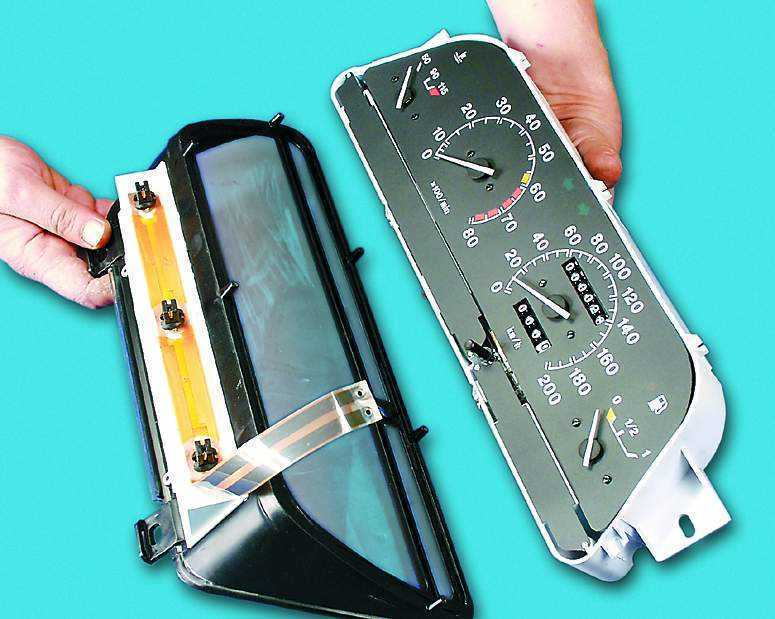

7.13.5 Замена приборов ВАЗ 2110 3. Отверните семь винтов крепления рамки со стеклом.
7.13.5 Замена приборов ВАЗ 2110 7.13.5 Замена приборов ВАЗ 2110 7.13.5 Замена приборов ВАЗ 2110

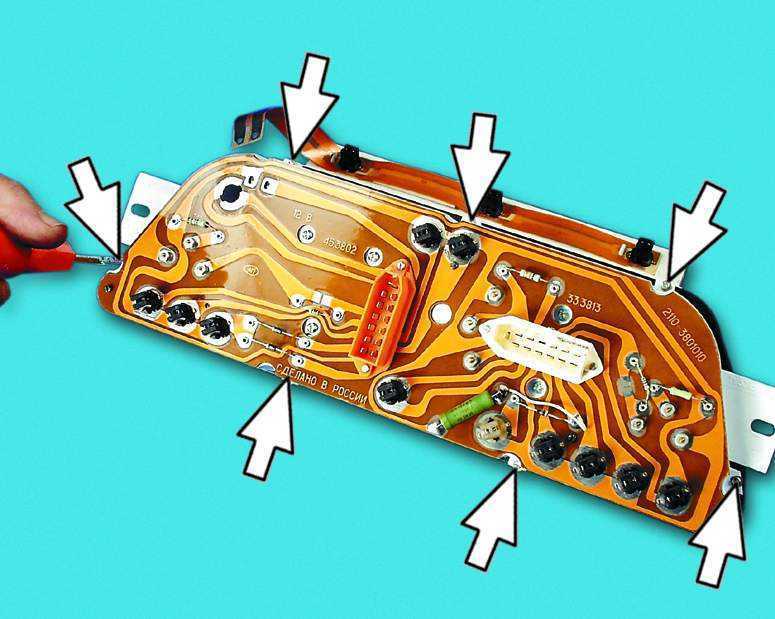

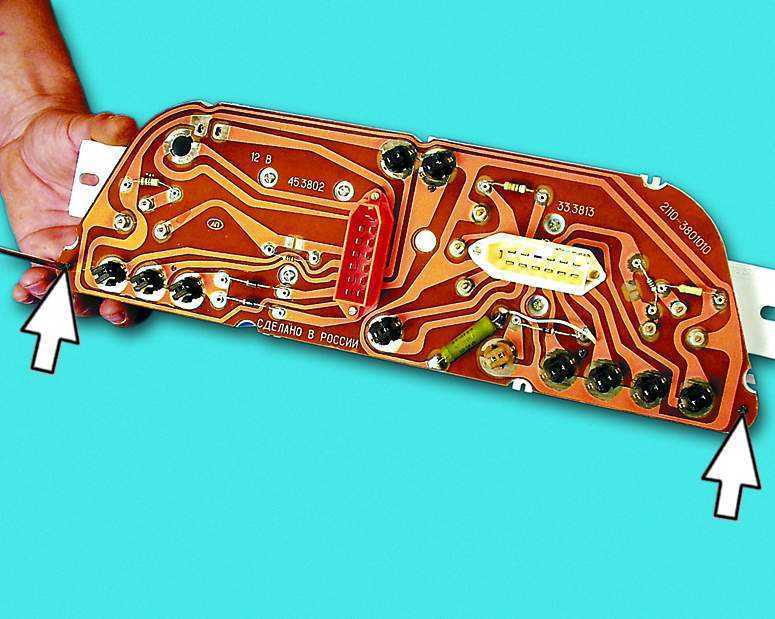

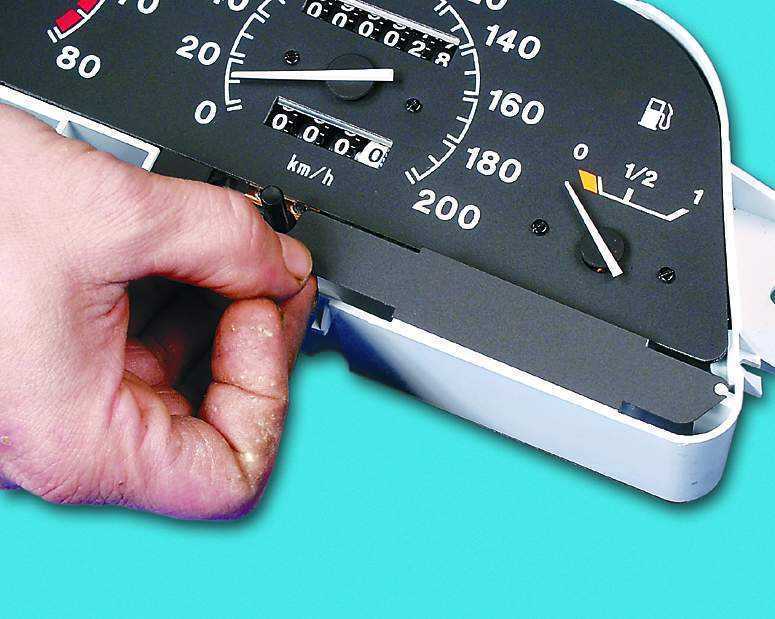

4. Снимите рамку с комбинации. 5. Отверните два винта крепления платы. 6. Снимите левый и...
7.13.5 Замена приборов ВАЗ 2110 7.13.5 Замена приборов ВАЗ 2110 7.13.5 Замена приборов ВАЗ 2110

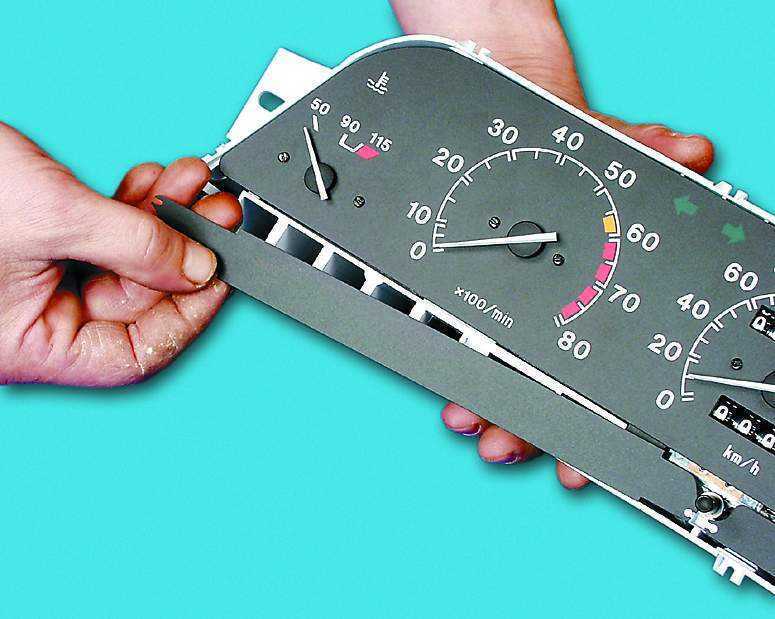

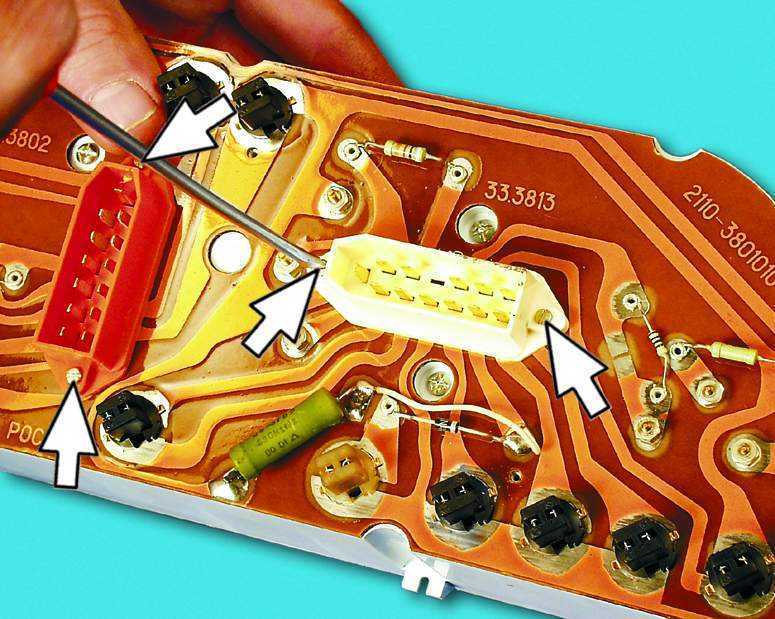

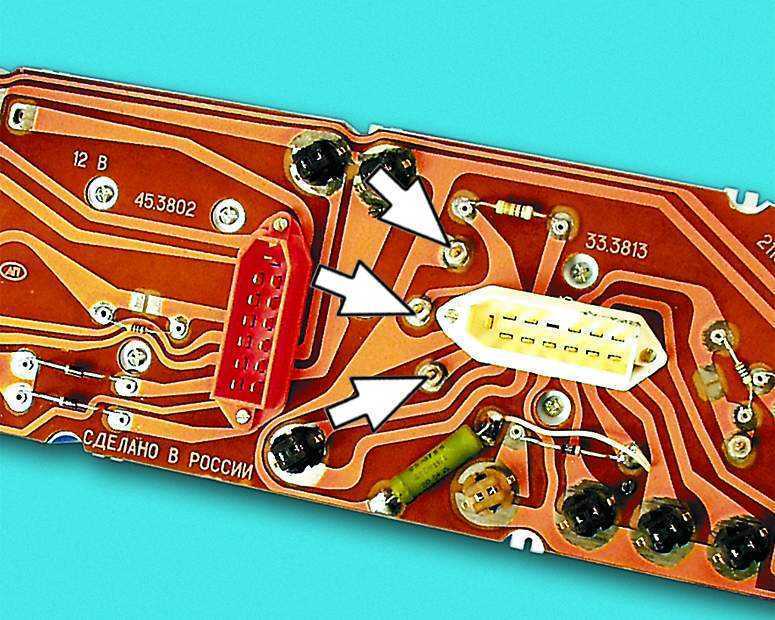

7. ...правый светофильтры с символикой контрольных ламп. 8. Отверните по два винта крепления белой и красной колодок и снимите их. 9. Отверните по три гайки крепления указателя топлива, указателя температуры охлаждающей жидкости и тахометра.
7.13.5 Замена приборов ВАЗ 2110 7.13.5 Замена приборов ВАЗ 2110 7.13.5 Замена приборов ВАЗ 2110

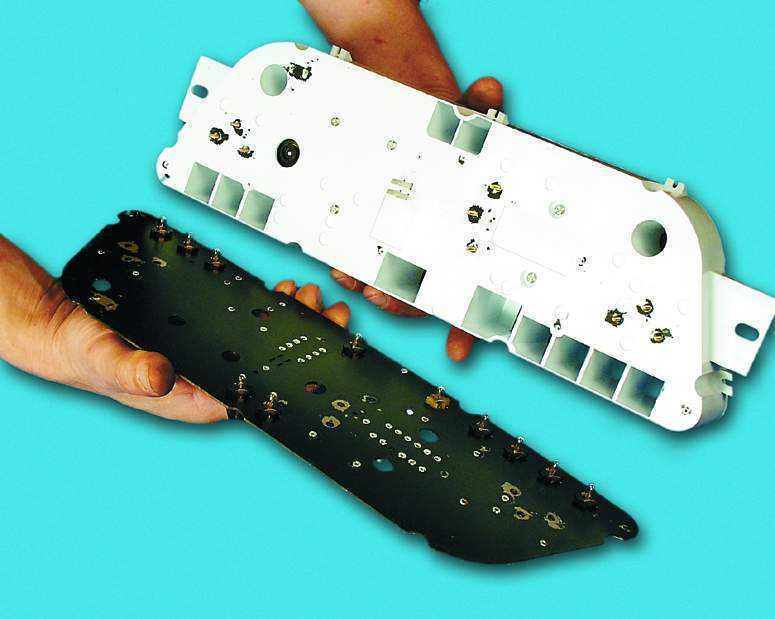

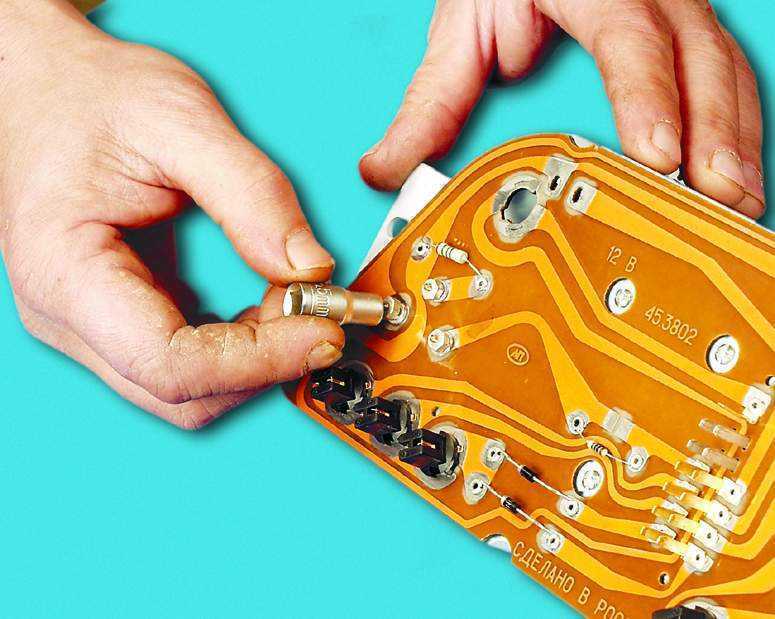

10. Снимите плату с корпуса комбинации приборов.

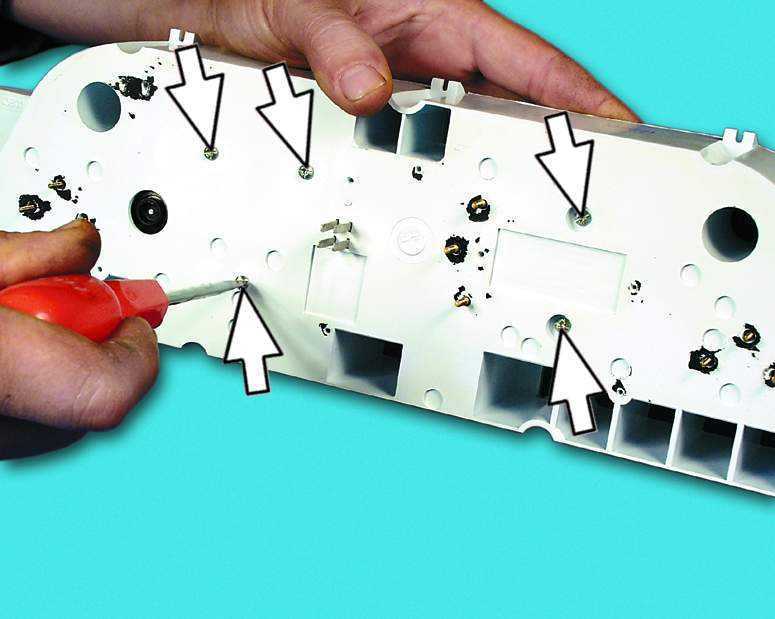

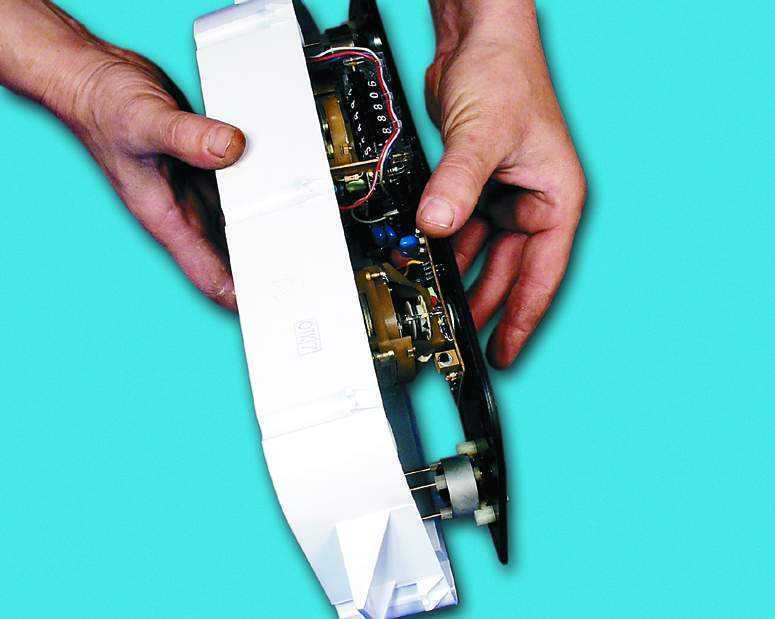

11. Отверните пять винтов крепления. 12. Выньте шкалу с приборами из корпуса.
7.13.5 Замена приборов ВАЗ 2110 7.13.5 Замена приборов ВАЗ 2110 7.13.5 Замена приборов ВАЗ 2110

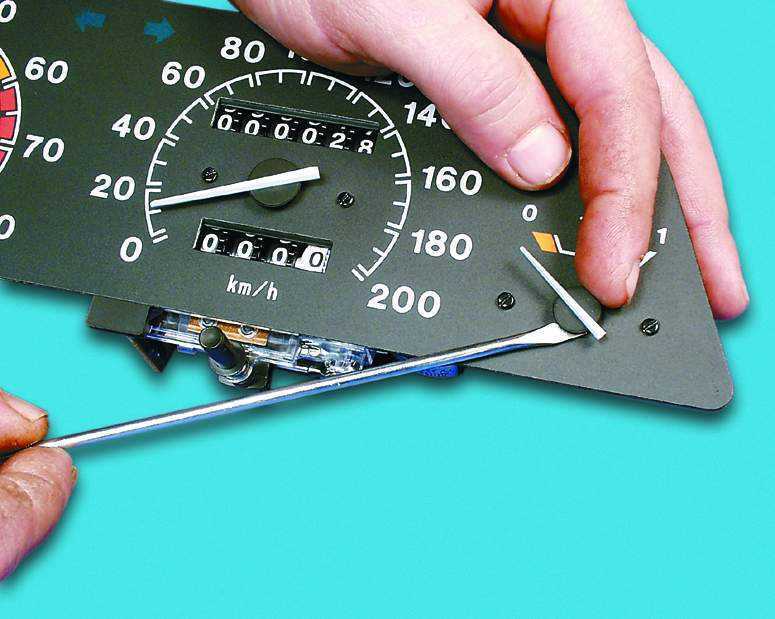

13. Аккуратно подцепив отверткой, снимите стрелку с оси указателя уровня топлива.

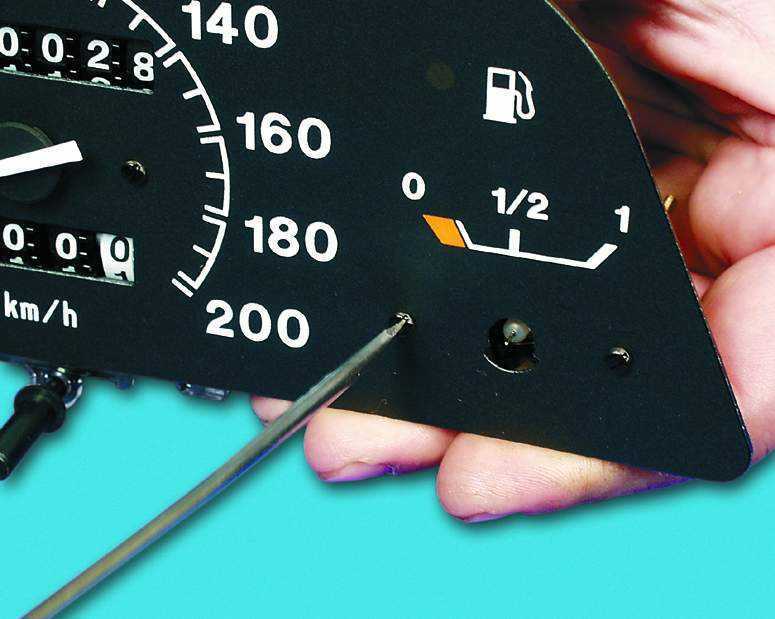

14. Отверните два винта крепления указателя к шкале.

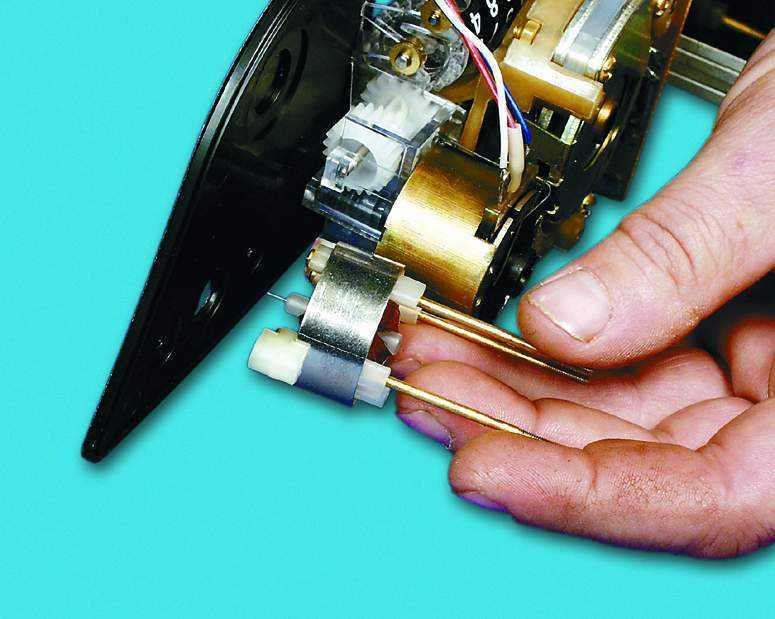

15. Снимите указатель. Установите новый указатель в порядке, обратном снятию.

16. Аналогичным образом замените остальные приборы.
7.13.5 Замена приборов ВАЗ 2110 17. Соберите комбинацию приборов в порядке, обратном разборке. При этом обратите внимание, что гайки крепления тахометра имеют другую резьбу.
