Приора (ВАЗ-2170). Снятие и установка дроссельного узла

При данных неисправностях сначала попробуйте отрегулировать привод дроссельной заслонки или замените трос (см. «Проверка и регулировка троса привода дроссельной заслонки»). Если это не приведет к положительному результату, замените дроссельный узел.

Вам потребуются: торцовый ключ (головка) «на 13», отвертка с крестообразным лезвием.

Предупреждение Запрещается выворачивать винты 2 крепления дроссельной заслонки. Если затем они будут плохо завернуты и законтрены, вывернувшийся винт может попасть в цилиндр двигателя и вывести его из строя. Положение дроссельной заслонки отрегулировано на заводе, поэтому регулировочный винт 1 дроссельной заслонки трогать не рекомендуется.

1. Слейте жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости»).

Примечание При известном навыке охлаждающую жидкость можно не сливать. На остывшем двигателе стравите избыточное давление в системе охлаждения двигателя, открутив, а затем закрутив пробку расширительного бачка. Приготовьте подходящие по размеру пробки, которыми заглушите шланги сразу же после отсоединения их от дроссельного узла. Потеря охлаждающей жидкости при таком способе будет незначительна.

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Откройте капот и снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя»).

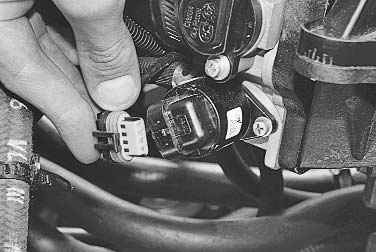

4. Отжав фиксаторы, отсоедините колодки жгутов проводов от датчика положения дроссельной заслонки…	5. …и регулятора холостого хода.

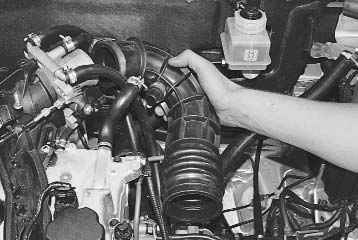

6. Отсоедините воздухоподводящий рукав от дроссельного узла (см. «Очистка системы вентиляции картера»).

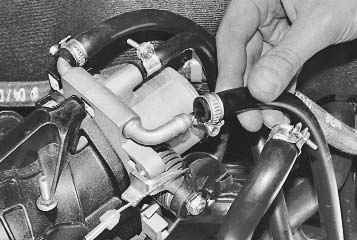

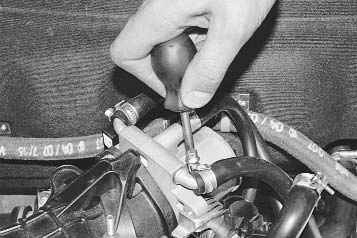

7. Ослабьте крепление хомута первого шланга подогрева корпуса дроссельного узла…	8. …и снимите шланг.

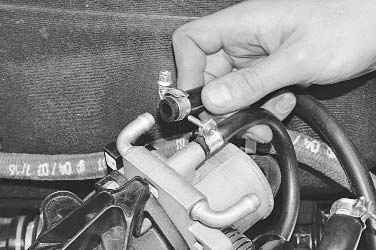

9. Ослабьте крепление хомута второго шланга подогрева корпуса дроссельного узла…	10. …и снимите шланг.

11. Ослабьте хомут крепления…	12. …и отсоедините от штуцера дроссельного узла шланг малой ветви системы вентиляции картера.

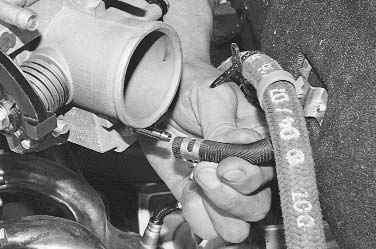

13. Ослабьте хомут крепления шланга продувки адсорбера…	14. …и снимите шланг.

15. Отсоедините от сектора дроссельного узла трос привода дроссельной заслонки (см. «Проверка и регулировка троса привода дроссельной заслонки»).

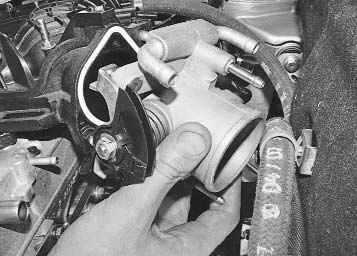

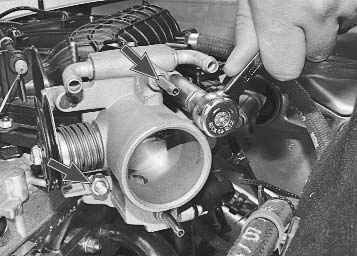

16. Отверните две гайки крепления дроссельного узла…	17. …и снимите дроссельный узел со шпилек впускного коллектора.

18. Если при замене дроссельного узла на новом узле не установлены регулятор холостого хода и датчик положения дроссельной заслонки, переставьте их со старого узла.

Для этого отверните по два винта их крепления.

Примечание Замените поврежденное поролоновое кольцо, установленное под датчиком положения дроссельной заслонки.

19. Загрязненный дроссельный узел очистите жидкостью для чистки карбюраторов, предварительно сняв с него датчик и регулятор. Очистите также загрязненные регулятор и датчик (запрещается использовать для очистки растворители).

20. Установите дроссельный узел и все снятые детали в порядке, обратном снятию.

21. Отрегулируйте привод дроссельной заслонки (см. «Проверка и регулировка троса привода дроссельной заслонки»).
