Приора (ВАЗ-2170). Снятие и установка топливного насоса



Приора (ВАЗ-2170). Снятие и установка топливного насоса

Сначала проверьте давление в системе подачи топлива, подключив манометр к штуцеру на топливной рампе в подкапотном пространстве (см. «Проверка давления топлива в системе питания двигателя»).
Если давление в системе питания выше 400 кПа (4,0 кгс/см2), то неисправен регулятор давления, установленный в модуле топливного насоса, и его необходимо заменить (см. «Ремонт топливного насоса»).
Если давление в системе питания ниже 380 кПа (3,8 кгс/см2), замените топливный фильтр (см. «Замена топливного фильтра»).

Если это не поможет, попробуйте снять насос и промыть сетку его приемника.
Если и в этом случае давление не возрастет, топливный насос необходимо заменить.
Вам потребуется ключ «на 13».
1. Снизьте давление в системе питания (см. «Снижение давления топлива в системе питания двигателя»).
5.18.6 Снятие и установка топливного насоса ВАЗ 2170
5.18.6 Снятие и установка топливного насоса ВАЗ 2170
2. Сожмите пластиковый фиксатор…
3. …и отсоедините топливную трубку от штуцера насоса.
5.18.6 Снятие и установка топливного насоса ВАЗ 2170
5.18.6 Снятие и установка топливного насоса ВАЗ 2170
4. Отожмите пружинный фиксатор…
5. …и отсоедините топливную трубку от второго штуцера насоса.

Предупреждение
Отсоединяйте шланги от штуцеров топливного насоса осторожно, избегая боковых усилий, чтобы не сломать штуцера.

5.18.6 Снятие и установка топливного насоса ВАЗ 2170
5.18.6 Снятие и установка топливного насоса ВАЗ 2170

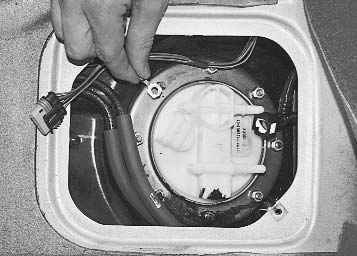

6. Отверните гайку крепления «массы»…
7. …и снимите контакт провода со шпильки.
8. Отверните по всему периметру оставшиеся семь гаек крепления прижимного кольца…
5.18.6 Снятие и установка топливного насоса ВАЗ 2170
5.18.6 Снятие и установка топливного насоса ВАЗ 2170
9. …и снимите кольцо.

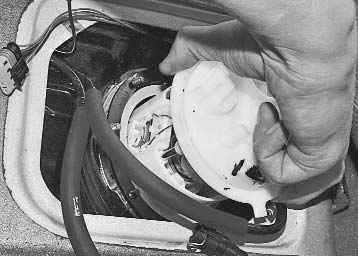

10. Извлеките из бака насос, наклонив его вбок, чтобы не погнуть рычаг датчика указателя уровня топлива, иначе показания указателя уровня топлива в комбинации приборов будут неверными.
11. Снимите с фланца бака резиновое уплотнительное кольцо топливного насоса. Потрескавшееся, потерявшее упругость кольцо необходимо заменить новым.
12. Установите топливный насос и все снятые детали в порядке, обратном снятию.

Примечания
5.18.6 Снятие и установка топливного насоса ВАЗ 2170
При установке модуля электробензонасоса в топливный бак установочная стрелка на крышке топливного насоса должна быть направлена в сторону задней части автомобиля.
5.18.6 Снятие и установка топливного насоса ВАЗ 2170
При подключении топливопроводов ориентируйтесь на стрелки на штуцерах, указывающие направление подачи топлива.
