Вам потребуются: торцовый и накидной ключи «на 13».
|
|
1. Ослабьте болт крепления натяжного
ролика…
|
2. …и регулировочным болтом отрегулируйте
натяжение ремня.
|

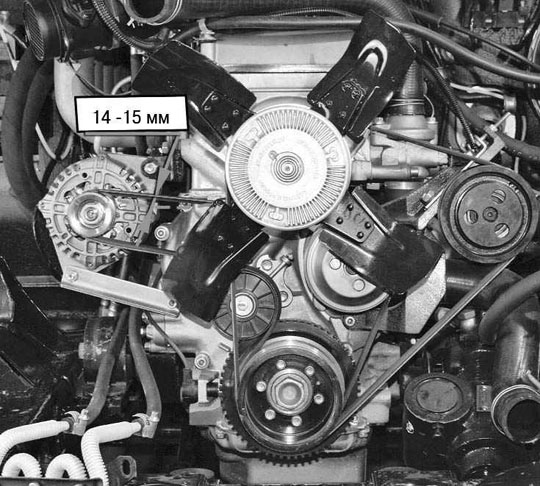

Рис. 4.4. Проверка прогиба ремня привода
генератора и водяного насоса
|
Добейтесь прогиба ремня привода генератора и водяного
насоса, равного 14–15 мм (рис.
4.4), при нагрузке 80 Н (8 кгс), приложенной посередине
ветви ремня между генератором и водяным насосом.
Полезный совет
Натяжение можно контролировать, оттягивая
ветвь ремня пружинными весами типа безмен.
|
3. Затяните болт крепления натяжного ролика.
