Тойота Камри (96+ года). Масляный насос

3.2.13. Масляный насос

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

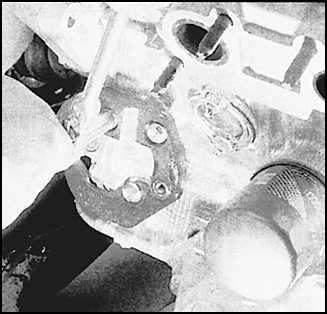

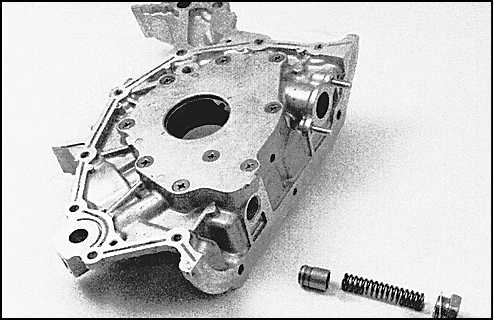

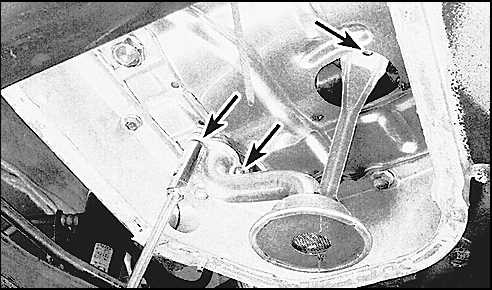

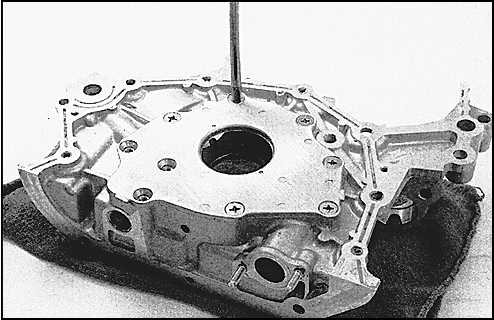

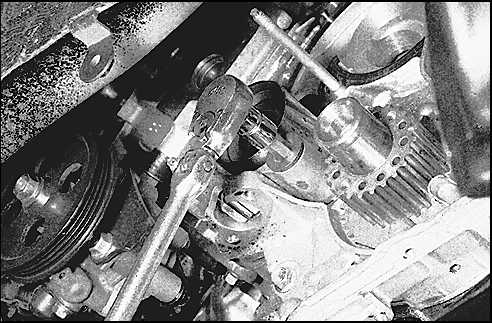

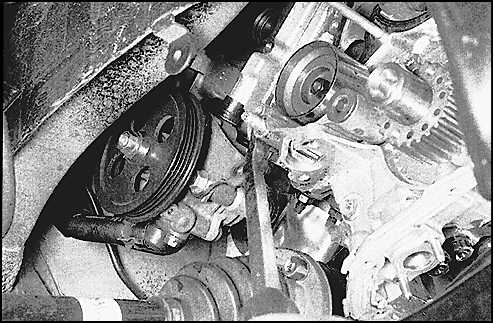

1. Снимите масляный поддон. 2. Снимите газораспределительный ремень и нижний промежуточный шкив. 3. Снимите звездочку коленчатого вала. 4. Открутите болты (стрелки) и снимите маслозаборный патрубок. 5. Снимите генератор. 6. Снимите компрессор системы кондиционирования воздуха и сдвиньте его в сторону. Не отсоединяйте шланги от компрессора. 7. Снимите кронштейн компрессора. 8. Снимите регулировочную пластину насоса системы усиления рулевого управления и сдвиньте насос в сторону от масляного насоса. 9. Снимите нижний промежуточный шкив газораспределительного ремня. 10. Выкрутите болты и отсоедините масляный насос от двигателя. 11. Снимите уплотнительное кольцо. Снимите стопорное кольцо редукционного клапана, достаньте фиксатор пружину, пружину и поршень клапана. 12. Выкрутите винты и снимите крышку насоса. 13. Снимите крышку и достаньте шестерни насоса. 14. Тщательно почистите и протрите ацетоном стыкующиеся поверхности кожуха насоса и блока цилиндров

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

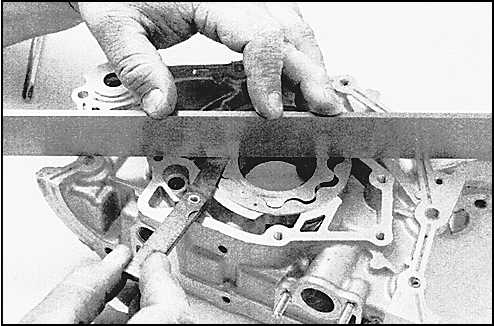

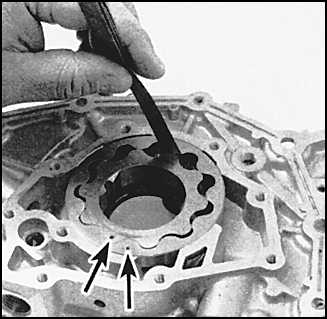

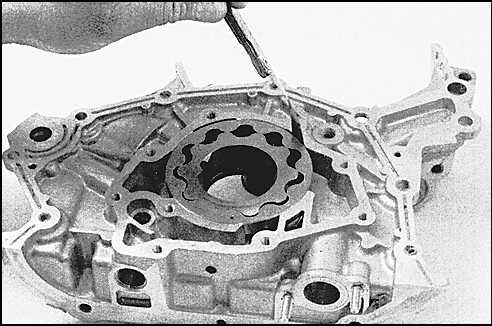

1. Почистите все детали растворителем и проверьте их на наличие износа и повреждений. 2. Если пружина или поршень редукционного клапана повреждены, необходимо заменить все элементы клапана. 3. Измерьте зазор между ведомой шестерней и кожухом насоса. 4. Измерьте зазор между плоскостью шестерен и плоскостью кожуха насоса. 5. Измерьте зазор между зубцами шестерен – метки на поверхностях шестерен должны быть направлены наружу. Если зазоры превышают максимально допустимые нормы, шестерни необходимо заменить.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

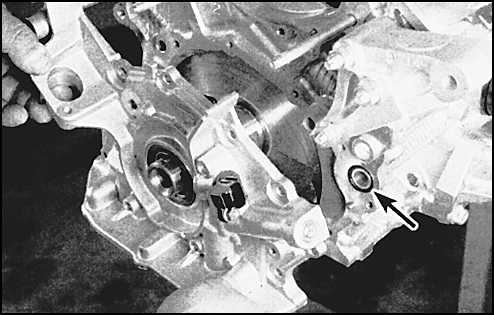

1. Замените сальник коленчатого вала. Смажьте сальник универсальной смазкой. 2. Установите шестерни в кожух. Метки на шестернях должны быть направлены наружу. 3. Заполните полость насоса вазелином и установите крышку насоса. Затяните винты. 4. Установите элементы редукционного клапана в кожух насоса. 5. Нанесите слой герметика на стыкующуюся поверхность насоса, установите уплотнительное кольцо. 6. Установите насос уплотнительное кольцо (стрелка), вставьте и затяните болты насоса. 7. Установите оставшиеся детали.
