3.2.12. Масляный поддон

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите капот.
2. Отсоедините провод минусовой клеммы аккумулятора.
3. Поднимите и закрепите переднюю часть автомобиля.
4. Снимите защитные щитки двигателя.
5. Слейте моторное масло и снимите масляный фильтр.
6. Отсоедините переднюю секцию выпускной трубы от каталитического конвертера, кронштейна и выпускных коллекторов.

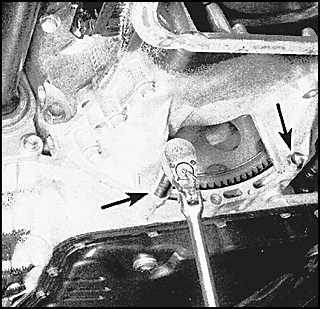

3.2.12 Масляный поддон Toyota Camry 7. Выкрутите два болта и снимите крышку кожуха маховика.

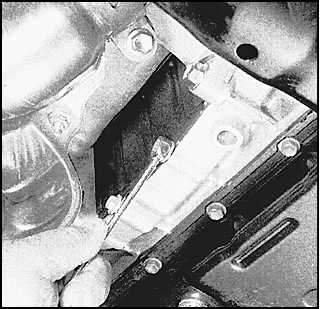

3.2.12 Масляный поддон Toyota Camry 8. Выкрутите болты, крепящие алюминиевую секцию поддона к коробке передач.

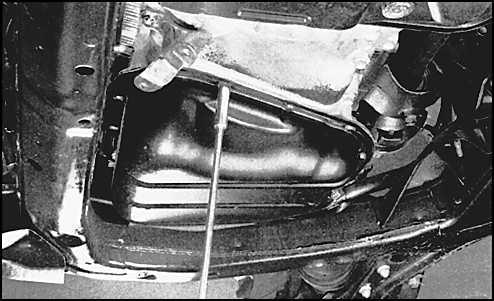

3.2.12 Масляный поддон Toyota Camry 9. Выкрутите болты и снимите стальную секцию поддона.

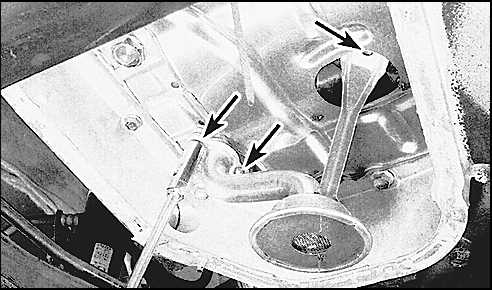

3.2.12 Масляный поддон Toyota Camry 10. Выкрутите болты маслозаборного патрубка (стрелки) и снимите его.

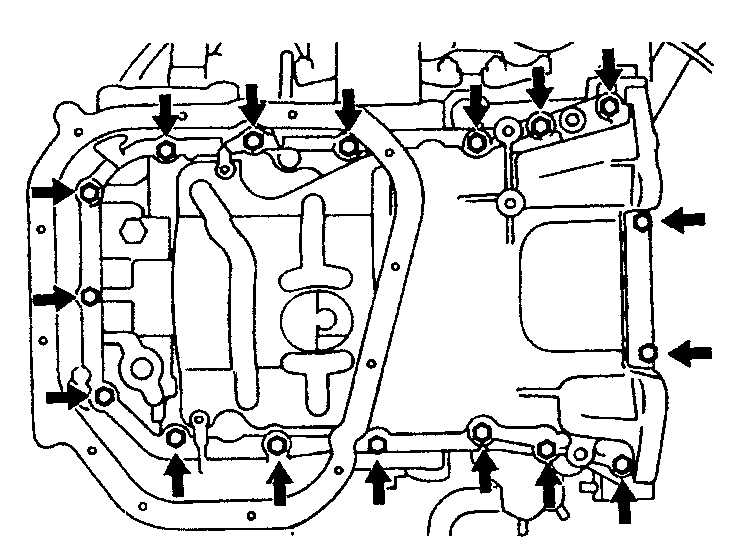

3.2.12 Масляный поддон Toyota Camry 11. Выкрутите болты алюминиевой секции поддона.
12. При необходимости снимите разделительную перегородку поддона.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Тщательно почистите и протрите ацетоном стыкующиеся поверхности обоих секций поддона и блока цилиндров, почистите резьбы в отверстиях блока. Проверьте, не искривлен ли фланец поддона, при необходимости выправьте его.
2. Установите разделительную перегородку.

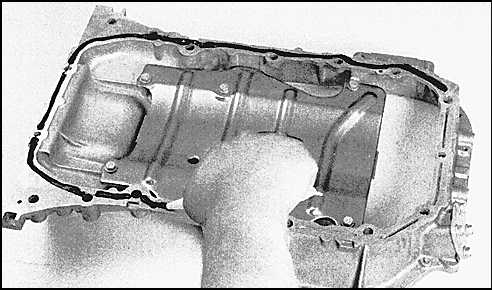

3.2.12 Масляный поддон Toyota Camry 3. Нанесите герметик на стыкующуюся поверхность алюминиевой секции.
4. Установите алюминиевую секцию и затяните болты до требуемого момента затяжки.
5. Осмотрите маслозаборный патрубок на наличие засорения трещин или других повреждений. Установите патрубок (если Вы снимали его) и затяните болты.
6. Нанесите герметик на фланец стальной секции поддона. Установите секцию, вставьте болты и затяните их до требуемого момента затяжки.
7. Установите оставшиеся детали, заведите двигатель и проверьте его на наличие утечек.
