Тягач Татра T815. Снятие и установка комбинированного переключателя
-
Причины снятия
-
Комбинированный переключатель работает ненадежно или не
выполняет одну из своих функции:
-
управление фонарями указателя поворота
-
переключение фар ближнего света и дальнего света
-
управление светового сигнала
-
управление хода стеклоочистителя
-
управление хода опрыскивателя ветровых стекол кабины.
б) Технические условия
1. После замены комбинированного переключателя освещение, указатели
поворота, световой сигнал, стеклоочиститель и опрыскиватель должны
правильно функционировать.
в) Порядок снятия
-
Выключить выключателя «массы».
-
Отвинтить болты крепления заднего пластмассового кожуха 2 рулевой
колонки и снять кожух 2.
-
Отвинтить болты крепления переднего пластмассового кожуха 1,
снять кожух.
Рис. 15.83 Пластмассовые кожухи рулевого вала - снятие 2
-
Снять защитный чехол от пыли 2
комбинированного переключателя.
-
С помощью отвертки отвинтить три болта 3 крепления
комбинированного переключателя 1 к
кронштейну.
-
Отсоединить присоединяющие коннекторы 4 к
комбинированному переключателю 1 и
снять неисправный комбинированный переключатель.
Рис. 15.84 Комбинированный переключатель
- снятие
г) Порядок установки

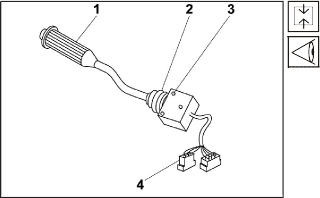

Рис. 15.85 Комбинированный переключатель
- установка
-
К новому комбинированному переключателю подсоединить коннекторы 4 .
-
Комбинированный переключатель 1 закрепить
сверху тремя болтами 3 к
кронштейну.
-
Включить выключатель "массы" и включатель зажигания.
-
Произвести полный контроль всех функций переключателя освещения,
указателей поворота, стеклоочистителя и опрыскивателя ветрового
стекла, а также светового сигнала.
-
Насадить защитный чехол от пыли 2.
Рис. 15.86 Пластмассовые кожухи рулевого вала - установка 2
-
Установить передний кожух 1 и
соразмерно затянуть его крепежными болтами.
-
Установить задний кожух 2 и
затянуть его крепежными болтами.
