Тягач Татра T815. Снятие и установка двойного воздушного манометра пневматической системы

1. Причины снятия




   1. Манометр не выполняет свои функции.

   2. Механическое повреждение манометра.

б) Технические условия

1. При пустых воздушных резервуарах после запуска двигателя стрелки манометра должны перемещаться плавно, без заедания и скачков.

2. Значения давления должны соответствовать действительным значениям.

3. Функционирует сигнализация низкого давления воздуха в резервуарах.

в) Порядок снятия

Рис. 15.75 Панель приборов – двойной воздушный манометр

1. Выключить выключатель "массы".

2. Зафиксировать автомобиль против движения с помощью клиньев.

3. С воздушных резервуаров 1-го и 2-го контуров выпустить напорный воздух с помощью клапанов для сепарирования воды на воздушных резервуарах.

4. Демонтировать четыре болта 2 закрепления панели приборов приборного щитка водителя и подтянуть панель.

5. Вынуть патрон с освещением манометра.

6. С помощью ключа отвинтить наконечники подачи напорного воздуха.

7. Отвинтить гайки кронштейнов манометра и снять кронштейн.

8. Вынуть неисправный манометр 3.

9. Снова проконтролировать исправность присоединительных конусов напорных шлангов и устранить возможные загрязнения.




   г) Порядок установки




   1. Насадить новый манометр 3 в отверстие на щитке приборов в правильное положение.

   2. Насадить и затянуть гайки кронштейнов манометра.

   3. Насадить и затянуть накидные гайки подачи напорного воздуха.

   4. Включить выключатель "массы".

   5. Запустить двигатель автомобиля и проверить нарастание давления до рабочих значений 1-го и 2-

      го контуров тормозной системы и функции сигнализации низкого давления воздуха.

   6. После остановки двигателя проверить, не происходит ли утечка воздуха из присоединения напорных шлангов к манометру. В случае неуверенности в герметичности, можно использовать мыльную воду.

   7. Установить освещение манометра.

   8. Установить и закрепить с помощью болтов 2 панель контроля 1 щитка приборов водителя.

   9. Устранить и уложить клинья фиксирования автомобиля против движения.

Тягач Татра T815. Снятие и установка указателя уровня топлива

1. Причины снятия




   1. Указатель уровня топлива не выполняет свою функцию.

   2. Механическое повреждение указателя уровня топлива.

б) Технические условия

1. После включения замка зажигания в 1-ое положение стрелка должна постоянно занимать положение, соответствующее количеству топлива в баке.

2. Значения на указателе должны соответствовать действительному количеству топлива в баке.

в) Порядок снятия и установки

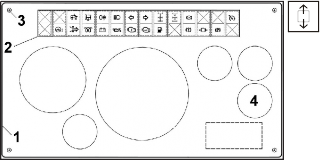

Рис. 15.76 Панель приборов – указатель уровня топлива

1. Выключить выключатель "массы".

2. Демонтировать четыре болта 3 закрепления панели приборов 1 щитка приборов водителя и выдавить панель по направлению к рулю.

3. Снять цоколи электрооборудования с коннекторов указателя уровня топлива.

4. Отвинтить гайки кронштейна закрепления указателя уровня топлива 4, снять кронштейн.

5. Вынуть указатель уровня топлива 4 перед приборным щитком.




6. На коннекторы нового указателя уровня топлива установить присоединяемые цоколи.

7. Включением выключателя "массы" и включателя зажигания проконтролировать функционирование нового указателя уровня топлива. Сигнализация минимального ресурса топлива работает под уровнем 50 литров топлива в топливном баке и сигнализируется контрольной лампочкой, размещенной в блоке контрольных ламп 2.

8. Указатель уровня топлива 4 вставить в отверстие в правильное положение, установить кронштейн и закрепить его с помощью двух рифленых гаек.

9. Установить и закрепить с помощью четырех болтов 3 панель приборов водителя 1.
