Тягач Татра T815. Снятие и установка регулировочного вентиля пружинных элементов

1. Причины снятия




   1. Регулировочный вентиль показывает дефекты во время работы.

   2. Регулировочный вентиль не герметичен.

   3. Некоторая внутренняя резьба в устройстве повреждена.

б) Технические условия

1. Использовать указанный тип регулировочного вентиля.

в) Порядок снятия

1. Выпустить весь воздух из основного ресивера с помощью ручного дренажного клапана.

2. Поднять кабину водителя.

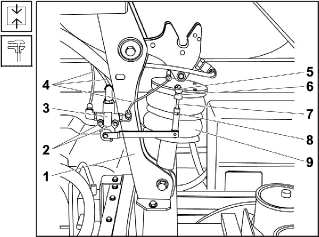

   Рис. 13.143 Регулировочный вентиль пружинного элемента - снятие

3. Отсоединить воздуховод 4 от регулировочного вентиля 3.

4. Отвинтить гайки 5 и отсоединить тягу регулировочного вентиля 7 от плеча чехла 6 на пружинном элементе 9.

5. Отвинтить болты 2 с пружинными шайбами и снять регулировочный вентиль 3 с держателя пружинных элементов 1.




   г) Порядок установки




   1. Закрепить регулировочный вентиль 3 с помощью болтов 2 вместе с пружинными шайбами к держателю пружинных элементов 1, затянуть болты моментом затяжки 9,8  14 Нм.

   2. Присоединить тягу 7 регулировочного вентиля 3 к плечу чехла 6 на пружинном элементе 9 с помощью гаек 5.

   3. Освободить скобу 8, настроить длину тяги 3 (См. Рис. 13.145) от 105 мм до 130 мм и закрепить затягиванием скобы.

   4. Присоединить воздуховод 4 к регулировочному вентилю 3.






      Рис. 13.144 Регулировочный вентиль пружинного элемента - установка




   5. Опустить кабину водителя.

   6. Запустить двигатель и накачать воздух в пневматической системе до рабочего давления.






   7. Настроить длину 3 тяги так, чтобы ось 4 гидравлического замка 5 находилась на одной плоскости с осью поворотного шкворня гидравлического замка, a плечо 1 регулировочного вентиля 2 находилось параллельно оси 4 гидравлического замка 5, что отвечает размеру чехла 152 + 3 мм.

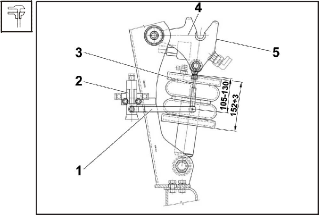

Рис. 13.145 Настройка длины тяги регулировочного вентиля
