Тягач Татра T815. Снятие и установка панели управления независимого отопления

1. Причины снятия




   1. Панель управления независимого отопления не работает.

б) Технические условия

1. Разъединить плюсовый кабель от аккумулятора.

в) Порядок снятия

Рис. 13.111 Панель управления независимого отопления - снятие

г) Порядок установки

Рис. 13.112 Панель управления независимого отопления - установка

1. Вынуть панель управления независимого отопления 1 из пружинного закрепления в отверстии.

2. Освободить и отсоединить соединенный коннектор.

3. Вынуть панель управления независимого отопления.

1. Соединить коннектор к новой панели управления независимого отопления и закрепить его пружинным фиксатором.

2. Вставить панель независимого отопления 1 в отверстие и осторожно прижать его до позиции застопоривания.




3. Соединить аккумулятор.

4. Проверить работу панели управления независимого отопления.

Тягач Татра T815. Снятие и установка дозировочного насоса независимого отопления

1. Причины снятия




   1. Насос вообще не работает, т.е. не подает никакое топливо.

   2. Понижена мощность независимого отопления из-за недостаточного притока топлива.

б) Технические условия

1. Хорошая проводимость трубопровода топлива.

2. Правильная работа одноходового крана.

3. Отсоединить плюсовый кабель от контакта аккумулятора.

в) Порядок снятия

1. Поднять кабину водителя.

2. Закрыть одноходовой кран 10.

3. Разъединить кабельную связку 1.

4. Отсоединить коннектор 4 подвода тока к насосу.

5. Освободить стяжку 6 топливного шланга 7

   (всасывание) и стяжку 3 шланга 2 (выпуск).

6. Вынуть шланги 2 и 7 из щуцеров насоса 5. Вытекающее топливо собрать в приготовленную емкость.

7. Освободить болтовое соединение 9 и снять насос 5 с держателя 8.

г) Порядок установки

1. Приложить насос 5 к держателю 8 и закрепить с помощью болтового соединения 9.

2. Надеть шланги подачи топлива 2 (выпуск) и шланги 7 (всасывание) на щуцеры насоса 5 и обеспечить стяжками 3 и 6.

3. Соединить коннектор 4 подвода тока к насосу.

4. Закрепить проводник тока к насосу 5

   кабельной связкой 1 к шлангу выпуска 2.

5. Открыть одноходовой кран 10.

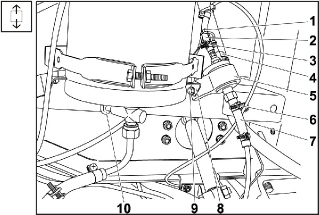

   Рис. 13.113 Дозировочный насос - снятие

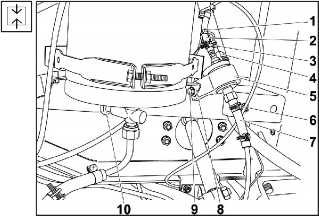

   Рис. 13.114 Дозировочный насос - установка




6. Проверить герметичность соединений и шлангов подачи топлива.

7. Опустить кабину водителя.

8. Подсоединить аккумулятор.

9. Проверить работу независимого отопления в режиме полной мощности.

Примечание:

Проверку правильной работы насоса можно выполнить только после запуска независимого отопления, не только слушая ход насоса, но и через исправную работу и мощность отопления. Возможно, чтобы отопление нельзя запустить с первого раза (из-за наличия воздуха), поэтому необходимо повторить запуск несколько раз.
