Тягач Татра T815. Снятие и установка контейнера аккумуляторных батарей

а) Причины снятия

1. Ящик поврежден.




   б) Технические условия




   1. Не установлены.




   в) Порядок снятия






   1. С помощью рукоятки выключить разъединитель батарей - повернуть рукоятку в горизонтальное положение.

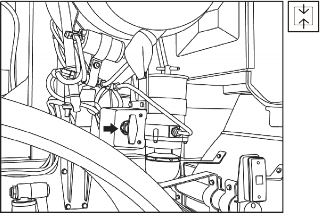

      Рис. 12.41 Разъединитель аккумуляторных батарей






   2. Демонтировать кабель заземления 1.

   3. Демонтировать барашковые гайки 3, снять верхнюю крышку 4 и торцевую крышку 2.

   4. Демонтировать батареи в соответствии с установленным порядком действий, приведенным в: (См. Часть 15).

   5. Из ящика аккумуляторных батарей 6 вынуть пучок проводов электропроводки 5, снять ящик 6 с рамки 7. Снять рамку 7 с продольной балки вспомогательной рамы.

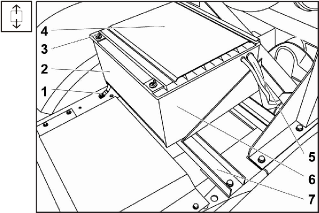

   Рис. 12.42 Ящик аккумуляторных батарей –

   снятие




   г) Порядок установки









   Рис. 12.43 Ящик аккумуляторных батарей –

   установка









   Рис. 12.44 Разъединитель аккумуляторных батарей




   1. Закрепить рамку 7 к продольной балке вспомогательной рамы. К рамке 7 закрепить с помощью болтов ящик аккумуляторных батарей 6.

   2. Установить ящик аккумуляторных батарей в соответствии с установленным порядком действий, приведенным в: (См. Часть 15).

   3. Установить торцевую крышку 2 и верхнюю крышку 4. Завинтить барашковые гайки 3.

   4. К продольной балке с помощью болтов закрепить кабель заземления 1.




   5. Включить разъединитель батарей с помощью рукоятки – повернуть рукоятку в вертикальное положение.
