Тягач Татра T815. Снятие и установка уплотнений системы центрального накачивания шин заднего моста

а) Причины снятия и установки

1. Негерметичность системы центрального накачивания.




   б) Технические условия




   1. Все доступные уплотнительные элементы в установленном порядке заменить новыми.

   2. Для замены использовать приспособления, приведенные в таблице (См. Таб. 7.3).




   в) Порядок снятия



   1. Демонтировать ведущий вал в установленном порядке, приведенном в (См. Подглава 7.5.10)

   2. Вытолкнуть стопорное кольцо 3, игольчатый подшипник 2 и шайбу 1 с конца ведущего вала со стороны колесного блока.




      Рис. 7.110 Снятие подшипника




   3. Вынуть два уплотнения вала 1.

      Рис. 7.111 Уплотнения вала - демонтаж






      Рис. 7.112 Уплотнения вала - демонтаж




      г) Порядок установки






      Рис. 7.113 Уплотнения вала - установка

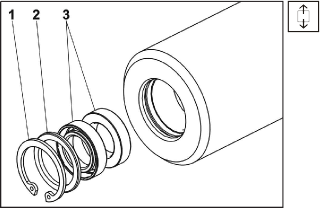

   4. Снять стопорное кольцо 1, прокладку 2 и два уплотнения вала 3 с конца ведущего вала со стороны раздаточной коробки.

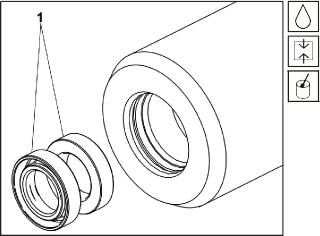

   1. Нанести слой трансмиссионной смазки на поверхности соприкосновения и вставить два новых уплотнения вала 1 в ведущий вал со стороны раздаточной коробки. Пространство между уплотнениями вала заполнить во время установки на 50% пластической смазкой (эквивалент LA-2).









      Рис. 7.114 Стопорное кольцо - установка




   2. Вставить шайбу 2 и стопорное кольцо 1.




   3. Нанести слой трансмиссионной смазки на поверхности соприкосновения и вставить два новых уплотнения вала 1 в ведущий вал со стороны колесного блока. Пространство между уплотнениями вала заполнить во время установки до 50% пластической смазкой (эквивалент LA-2).






      Рис. 7.115 Уплотнения вала - установка




   4. Поставить шайбу 1.




   5. Нанести слой трансмиссионной смазки на поверхности соприкосновения и втолкнуть подшипник 1 в вал.









      Рис. 7.116 Установка прокладки









      Рис. 7.117 Подшипник - установка








      Рис. 7.118 Стопорное кольцо - установка




   6. Вставить стопорное кольцо 1.
