Повреждение ведущего вала.
-
Снять автомобильное колесо в соответствии с установленным
порядком действий, указанным в: (См. Часть 11).
-

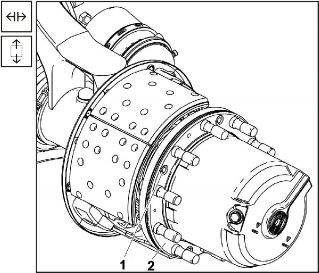

Отвинтить болты 1 тормозного
барабана 2.
-
К тормозному барабану привинтить подвесное приспособление
PHV 0746 (См. Таб. 7.3).
и с помощью подъемного приспособления снять барабан с
посадки.
Примечание:
Если барабан нельзя снять, ослабить распорку тормозных
колодок.
Рис. 7.78 Задний тормозной барабан -
снятие
-
Повернуть колесный блок таким образом, чтобы сливная пробка
масляного наполнителя колесного блока 1 заняла
крайнее нижнее положение, отвинтить пробку и слить масло в
предварительно приготовленную емкость.
-
Отвинтить болты 1 крышки
колесного редуктора.
-
С помощью болтов М 8 снять крышку колесного редуктора 2 и
вынуть с нее уплотнительное кольцо.
Рис. 7.79 Сливная пробка масляного наполнителя колесного
редуктора заднего моста - снятие
Рис. 7.80 Крышка заднего колесного редуктора - снятие
Рис. 7.81 Втулка переходная двусферична -
снятие
Рис. 7.82 Защитная пластинка - снятие
-
Снять переходную двусферическую втулку 2 и
наконечник для наполнения воздухом 1,
если они не остались в крышке колесного редуктора.
-
Снять зубчатый венец 1 колесного
редуктора, если он не остался в крышке колесного редуктора.
-
Отвинтить болты 3 защитной
пластинки цапф сателлитов и снять пластинку 2.

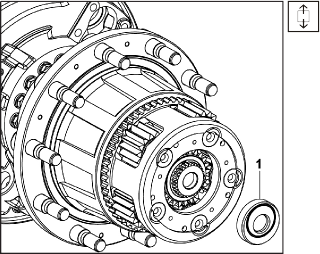

Рис. 7.83 Поводок - снятие
-

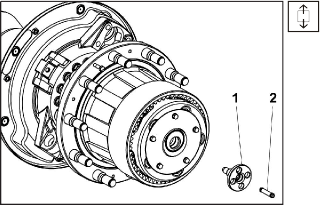

Снять поводок 1 с
конца ведущего вала.
-
Снять стопорное кольцо 3 и
центральное колесо 2 колесного
редуктора.
-
Вытащить ведущий вал 1 с
полуоси.
Рис. 7.84 Колесный редуктор - снятие
8. Насадить защитную пластинку 2 цапф
сателлитов.
-
Снять две уплотнительные кольца с переходной двусферической
втулки и заменить их новыми. Намазать трансмиссионным маслом
прежде, чем насадить их.
Рис. 7.87 Защитная пластинка - установка
Рис. 7.88 Измерение зазора между крышкой и ступицей колеса
-
Установить наконечник для наполнения воздухом 1 к
ведущему валу.
-

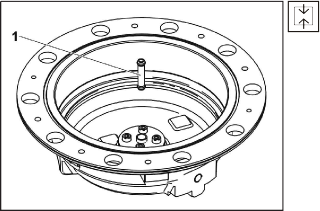

Если был снят - в крышку 1 колесного
редуктора вставить наконечник 3,
вместе с уплотнительным кольцом 2,
предварительно смазанный трансмиссионным маслом, и с помощью
четырех болтов 4 привинтить
наконечник к крышке.
Рис. 7.89 Наконечник - установка
-
На наконечник 1 подложить
монтажную подкладку PRM 3969 (толщиной 5 мм), крышку
колесного редуктора завинтить с помощью четырех болтов к
ступице колеса и затянуть болты моментом затяжки
12 ± 2 Нм.
-
Измерить зазор между ступицей колеса и крышкой колесного
редуктора с помощью комплекта пластинок для измерения
зазоров (отметить рассчитанную величину).
-
Снять крышку со ступицы колеса, вытащить монтажную подкладку
PRM 3969 с наконечника. Вычислить необходимую толщину
регулировочных прокладок “S” с отношения:
S = 5 - x,
где х - (0.5
до 1) мм,
является требуемым зазором между крышкой и наконечником для
наполнения воздухом. (Величина 5 мм в соотношении является
толщиной монтажной подкладки PRM 3969).
Рис. 7.90 Использование приспособления
PRM 3969

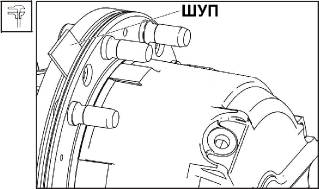

Рис. 7.91 Измерение зазора между крышкой и ступицей колеса
Рис. 7.92 Регулировочные прокладки -
установка
Рис. 7.93 Переходная двусферическая втулка - установка
-

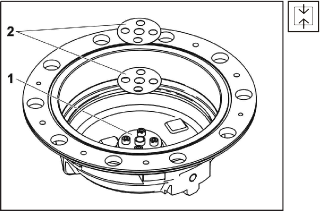

Нанизать регулировочные прокладки 2 на
наконечник 1.
-
Насадить переходную двусферическую втулку 1 в
крышку колесного редуктора.
-
Насадить новое уплотнительное кольцо, предварительно
смазанное трансмиссионным маслом, в крышку колесного
редуктора.
Рис. 7.94 Крышка заднего колесного редуктора - установка
-
Насадить крышку 2 колесного
редуктора.
-
Завинтить болты 1 крышки
колесного редуктора.
Примечание:
Болты затягивать равномерно до правильного касания крышки к
ступице моментом затяжки 12 ± 1 Нм.
-
Через сливное отверстие в крышке колесного редуктора
наполнить колесный блок маслом согласно плану смазки. (См.
Подглава 7.5.1).
-
Завинтить сливную пробку масляного наполнителя колесного
блока моментом затяжки 120 ± 12 Нм.
-
Намазать пастой LOCTITE ANTI SEIZE поверхность
соприкосновения тормозного барабана с крышкой колесного
редуктора.
-

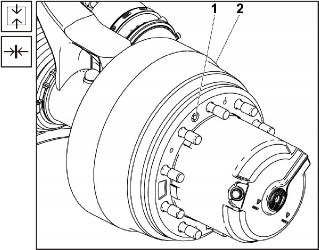

Насадить тормозной барабан 2.
-
Намазать пастой LOCTITE ANTI SEIZE резьбу болтов тормозного
барабана.
-
Завинтить болты 1 тормозного
барабана.
Примечание:
Болты затягивать равномерно до правильного касания барабана
к крышке колесного редуктора моментом затяжки 15 ± 1,5 Нм.
-
Смонтировать автомобильное колесо в соответствии с
установленным порядком действий, указанным в: (См. Глава 11).
-
Произвести проверку тормозов, включая и проверку ABS.
Рис. 7.95 Задний тормозной барабан -
