Рис. 6.14 Передняя соединительная часть -
-
Установить соединительную часть 5 со
встро- енным дифференциалом и защитной трубкой.
-
Зачистить напильником опорные поверхности раздаточных коробок 9, поперечную
балку 1 и
фланцы соединительной части 5 и
почистить.
-
Во фланцы соединительной части 5 и
выточ- ку опорной поверхности раздаточной коробки 1-ой и 2-ой
передних осей надеть новые профильные кольца и приклеить
замазкой CURIL K2.
-
Надеть поперечную балку 1 на
раздаточную коробку 2-ой передней оси.
-
Соединительную часть 5 с
помощью подвиж- ного подъемника продвинуть к оси раздаточ- ной
коробки 1-ой передней оси 9 и
надеть
так, чтобы в зацепление попало зубчатое сцепление среднего
колеса свободной шес- терни 1-ой задней оси с компенсационными
колесами дифференциала. Фланцы завинтить с помощью болтов 8.
-
Вставить соединительный вал во внутренние эвольвентные шлицы
межколесного диффе- ренциала так, чтобы не произошла дефор-
мация профильного уплотнительного кольца.
-
Придвинуть к этому комплекту по оси закреп- ления фланец,
соединяющий 1-ую заднюю ось с поперечной балкой 1 и
надеть. Прикрепить фланцы с помощью болтов 2 и
затянуть моментом 420
± 40 Нм.
-
Установить двухплечевые рычаги продоль- ной рулевой тяги 3 и 7, присоединить
тягу управления (См. Часть 10).
-
Смазатъ крепёжные болты замазкой CURIL K2 и установитъ цилиндр
переключения меха-низма блокировки дифференциалов
согласно порядку действий, установленному в (См. Подглава 6.5.1).
-
Установить листовые пружины (См. Часть 8).
-
Установить пару передних осей согласно порядку действий в (См.
Часть 7)
-
Установить клапаны ABS на поперечную балку соединительной части
(См. Часть 9).

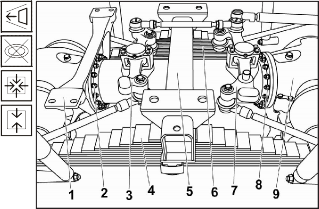

Рис. 6.15 Передняя соединительная часть -
установка
-
Долить масло в раздаточную коробку, запустить двигатель и
проверить герметичность воздухопровода и соединений мыльной
водой.
-
Отрегулировать геометрию передних осей (См. Часть 10).
-
Произвести пробную езду.
