Тягач Татра T815. Разборка и сборка масляного насоса двигателя T3C-928.90/572

а) Причина разборки и сборки

Разборка и сборка масляного насоса является частью разборки и сборки двигателя (См.

Подглава 1.5.54).

б) Технические условия

1. Технические условия указаны как составляющая часть порядка разборки и сборки двигателя (См.

Подглава 1.5.54).

в) Порядок разборки

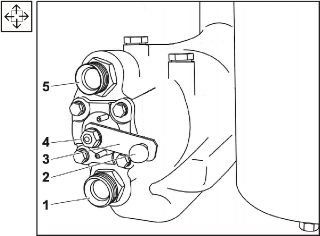

1. Отвинтить гайки 4, включая шайбы.
2. Снять рычаг 3, включая шаровой палец 2.
3. Отвинтить патрубки 1 и 5, включая уплотнительные кольца.

  Рис. 1.525 Масляный насос 19 - разборка

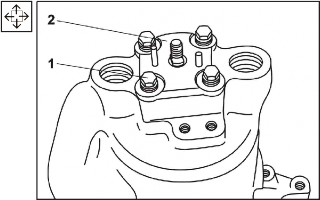

4. С крышки 2 отвинтить болты 1, включая пружинные шайбы и прокладки.

  Рис. 1.526 Масляный насос 1 - разборка

  Рис. 1.527 Масляный насос 2 - разборка

  Рис. 1.528 Масляный насос 13 - разборка
5. С корпуса 1 масляного насоса снять крышку

  3 и золотник 2.
6. С оси золотника 1 снять два резиновых уплотнительных кольца 2.

  Рис. 1.529 Масляный насос 3 - разборка
7. С корпуса масляного насоса 1 снять стопорное кольцо (использовать клещи

  „seger“).
8. Отвинтить болты 1, включая пружинные шайбы и прокладки, снять корпус 2 масляного насоса.
9. С крышки насоса 4 отвинтить пробку 1, снять пружину 2 и плунжер клапана 3.
10. С крышки 5 отвинтить пробку 8, снять пружину 7 и плунжер клапана 6.

  Рис. 1.530 Масляный насос 4 - разборка

  Рис. 1.531 Масляный насос 14 - разборка
11. Ослабить (засечку) и отвинтить четыре гайки болтов 1, снять два и два центрирующих болта.

  Рис. 1.532 Масляный насос 5 - разборка

  Рис. 1.533 Масляный насос 6 - разборка

  Рис. 1.534 Масляный насос 7 - разборка
12. Снять стопорное кольцо 1 (использовать клещи „seger“).
13. С вала снять осевую накладку 2 и крышку 3.
14. Последовательно снять корпус насоса 1,

  колеса насоса 2 и 3.

  Рис. 1.535 Масляный насос 8 - разборка

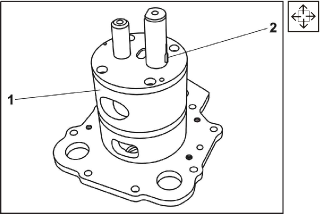

15. Вынуть пружину 2, снять перегородку 1.
16. Таким же способом демонтировать и две оставшиеся секции.
17. Вал 2 с ведущим колесом снять с крышки насоса 1.
18. Снять штифт 1 с крышки насоса 2, выдавить цапфу масляного насоса 3.

  Рис. 1.536 Масляный насос 9 - разборка

  Рис. 1.537 Масляный насос 10 - разборка

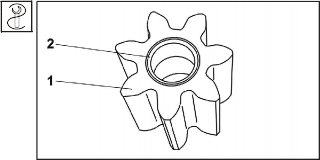

19. По необходимости выпрессовать втулки 2

  ведомых колес 1.
20. Запрессовать новые и произвести развертывание до  18 D8.

  Рис. 1.538 Масляный насос 11 - разборка

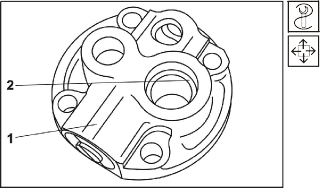

21. По необходимости выпрессовать втулку 2 с крышки 1.
22. Запрессовать новую, произвести развертывание до  22 G7.
Рис. 1.539 Масляный насос 12 - разборка

Примечание:

Проверить демонтированные детали, очистить или отремонтировать поверхности соприкоснове- ния, поврежденные детали заменить новыми. По необходимости снова проверить окончательное шлифование перегородок масляного насоса (плоское шлифование). Измерить высоту корпусов насоса и зубчатых колес, отсортировать пары зубчатых колес и корпуса насоса для монтажа.

г) Порядок сборки

Рис. 1.540 Масляный насос 10 - сборка

Рис. 1.541 Масляный насос 15 - сборка
1. В крышку насоса 2 вставить цапфу масляного насоса 3 и зафиксировать ее в крышке с помощью штифта 1.
2. Вставить в крышку насоса 1 вал 2 с ведущим колесом.
3. Между передней поверхностью крышки насоса и посадкой ведущего колеса соблюдать осевой зазор в пределах 0,100 - 0,592 мм.
4. В паз оси ведущего колеса вставить пружину 3.
5. На ось ведущего колеса 5 насадить на пружину ведущее колесо насоса 2.
6. На цапфу 4 масляного насоса насадить ведомое колесо насоса 3.
7. На зубчатые колеса насадить корпус насоса

  1.

  Примечание:

  При монтаже соблюдать осевой зазор зубчатых колес в пределах 0,055  0,105 мм.
8. Установить перегородку 1, вставить в паз оси

  2 ведущего колеса пружину 3.

  Рис. 1.542 Масляный насос 16 - сборка

  Рис. 1.543 Масляный насос 17 - сборка
9. Таким же способом, каким была собрана смазочная секция 1 насоса, собрать отсасывающую секцию насоса 2. Во время монтажа соблюдать осевой зазор зубчатых колес в пределах 0,070 ё 0,130 мм.
10. Собрать нагревательную секцию насоса 3. Во время монтажа соблюдать осевой зазор зубчатых колес в пределах 0,078  0,130 мм.

  Рис. 1.544 Масляный насос 18 - сборка

  Рис. 1.545 Масляный насос 5 - сборка

  Рис. 1.546 Масляный насос 6 - сборка
11. В крышку отсасывающего насоса вместе с тремя секциями насоса вставить два болта и два центрирующих болта.
12. На противоположной стороне, т.е. со стороны ведущего колеса масляного насоса, привинтить четыре гайки 1.
13. Гайки 1 после затягивания зафиксировать постукиванием в пазу.
14. Надеть крышку 3.
15. Вставить осевую накладку 2 и стопорное кольцо 1 (использовать клещи „seger“).

  Рис. 1.547 Масляный насос 14 - сборка
16. В крышку насоса 4 вставить плунжер клапана 3, пружину 2 и завинтить пробку 1.
17. В крышку 5 вставить плунжер клапана 6,

  пружину 7 и завинтить пробку 8.
18. Соединить корпус масляного насоса 2 с крышкой насоса, завинтив болты 1 с прокладками и пружинными шайбами.
19. В корпус 1 масляного насоса вставить стопорное кольцо (использовать клещи

  „seger“).

  Рис. 1.548 Масляный насос 4 - сборка

  Рис. 1.549 Масляный насос 3 - сборка
20. На вал золотника 1 надеть два уплотнительных кольца 2.

  Рис. 1.550 Масляный насос 13 - сборка

  Рис. 1.551 Масляный насос 2 - сборка

  Рис. 1.552 Масляный насос 1 - сборка
21. Поверхность соприкосновения между золотником 2 и крышкой 3 смазать уплотняющей замазкой LOCTITE.
22. В переднюю часть корпуса 1 масляного насоса вставить вместе золотник 2 и крышку 3.
23. В крышку 2 вставить и завинтить болты 1 с прокладками и пружинными шайбами.

  Рис. 1.553 Масляный насос 19 - сборка
24. Привинтить патрубки 1 и 5, включая уплотнительные кольца.
25. Вставить рычаг 3, включая шаровой палец 2.
26. Привинтить гайки 4, включая пружинные шайбы и прокладки.
