Тягач Татра T815. Снятие и установка турбонагнетателя двигателя T3C-928.90/572

1. Причины снятия и установки




   1. Поврежденные неподвижные части турбонагнетателя.

   2. Поврежденные движущиеся части турбонагнетателя.

   3. Поврежденные уплотнения системы выхлопа или впуска турбонагнетателя.

   4. Негерметичность системы смазки турбонагнетателя.

б) Технические условия

1. Установленные составные части не должны быть поврежденными (должны быть функционирующими).

2. При монтаже использовать новые прокладки и уплотнительные кольца, а также новые пружинные шайбы.

3. Болтовые соединения перед монтажом смазать графитной смазкой.

4. При замене турбонагнетателя необходимо перед первым пуском двигателя налить в коробку подшипников турбонагнетателя чистое моторное масло.

в) Порядок снятия

1. Автомобиль установить на горизонтальной площадке, рычаг переключения передач переключить в нейтральное положение и принять меры по предотвращению движения автомобиля.

2. Перед автомобилем обеспечить достаточно места для поднятия кабины.

3. Из кабины вынуть все свободные предметы.

4. Наклонить кабину в переднее положение.






5. Отвинтить четыре болта 1, включая прокладки и пружинные шайбы, снять кожух турбонагнетателя 2.

6. Ослабить скобу шланга 3 на трубопроводе питания.

7. Ослабить скобу шланга 4 на турбонагнетателе.

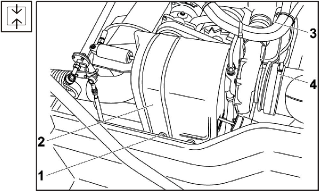

   Рис. 1.271 Снятие кожуха турбонагнетателя 1






   Рис. 1.272 Трубка подачи масла турбонагнетателя




8. Снять трубопровод подачи масла 2 с места подсоединения на шланге 1.

9. Отвинтить болты 3, снять трубку подачи масла 2 вместе с уплотнением 4.

10. Следить за утечкой масла!









    Рис. 1.273 Крепление турбонагнетателя




    г) Порядок установки

11. Снять сливную трубку масла 6 с турбонагнетателя 4.

12. Отвинтить 6 гаек 2, пружинные шайбы, разъемную обойму 3 и снять уплотнение 5.

13. Ослабить и отвинтить 4 гайки 1, пружинные шайбы и турбонагнетатель 4 снять и отложить.

14. Снять уплотнение 7 с соединительного выхлопной трубопровода 8.

15. Следить за утечкой масла!

16. Очистить поверхности соприкосновения, проверить демонтированные детали, поврежденные заменить новыми.

Рис. 1.274 Крепление турбонагнетателя

1. Надеть на соединительный выхлопной трубопровод 8 уплотнение 7 и турбонагнетатель 4.

2. Надеть пружинные шайбы и с помощью гаек 1 привинтить турбонагнетатель 4.

3. На болты турбонагнетателя надеть уплотнение выхлопного трубопровода 5, разъемную обойму 3, пружинные шайбы и привинтить гайками 2.

4. Подсоединить сливную трубку масла 6 к турбонагнетателю 4.




5. Наполнить систему смазки турбонагнетателя маслом через отверстие подсоединения трубки подачи масла.

6. Подсоединить трубку подачи масла 2 в месте подсоединения шланга 1, установить уплотнение 4 и затянуть болты 3, включая пружинные шайбы.






   Рис. 1.275 Трубка подачи масла турбонагнетателя




7. Затянуть скобу шланга 3 на трубопроводе питания и турбонагнетателе 4.

8. Установить кожух турбонагнетателя 2, зaвинтить четыре болта 1, включая прокладки и пружинные шайбы






   Рис. 1.276 Установка кожуха турбонагнетателя1




9. Запустить двигатель, дать ему работать в течение короткого времени и при этом контролировать герметичность отдельных соединений.

10. Остановить двигатель, опустить кабину автомобиля в транспортное положение.
