Сузуки Лиана. Снятие и установка крышки багажника (для моделей с кузовом седан)
Сузуки Лиана. Снятие и установка крышки багажника (для моделей с кузовом седан)

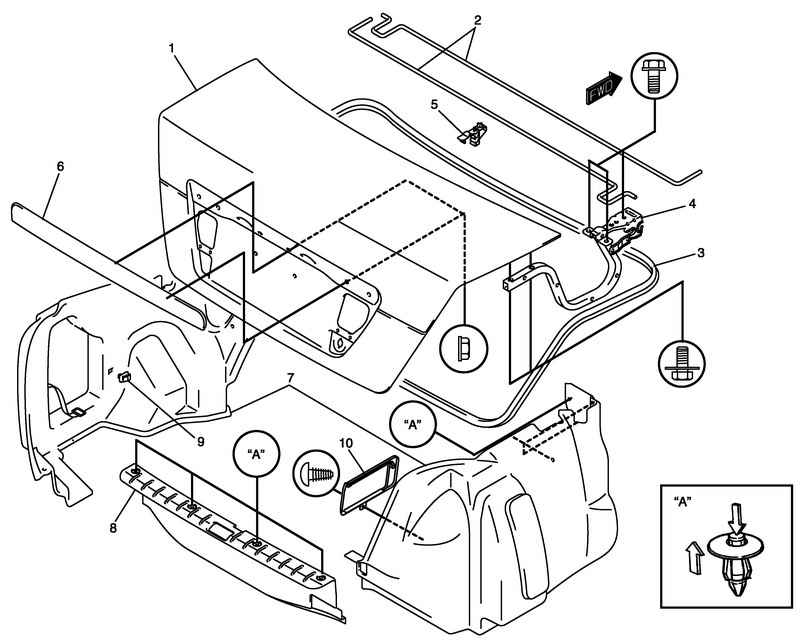

Рис. 8.18 . Элементы крышки багажника (для моделей с кузовом седан): 1 – панель крышки багажника; 2 – торсион; 3 – уплотнитель; 4 – шарнир; 5 – держатель торсиона; 6 – накладка крышки багажника; 7 – боковая накладка багажного отделения; 8 – задняя накладка багажного отделения; 9 – держатель боковой накладки багажного отделения; 10 – крышка боковой накладки багажного отделения

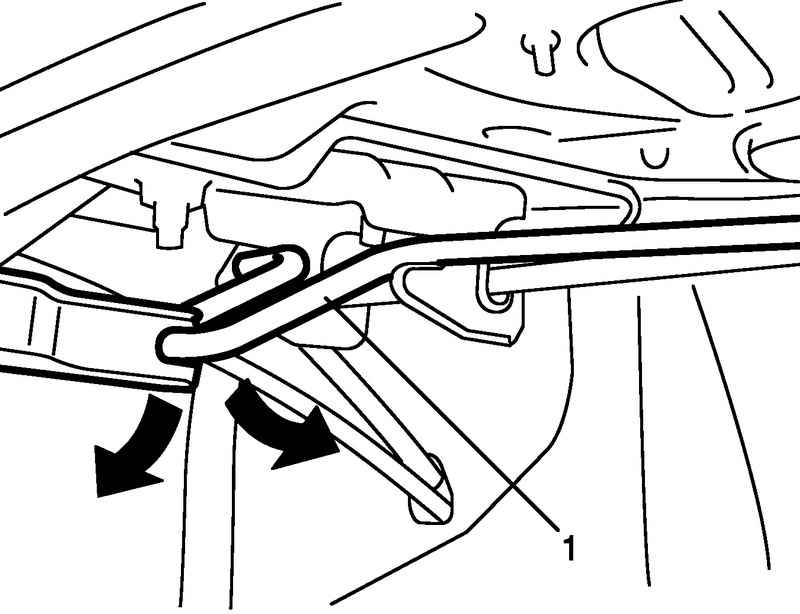

ВНИМАНИЕ
При снятии торсиона соблюдайте осторожность.
Снятие

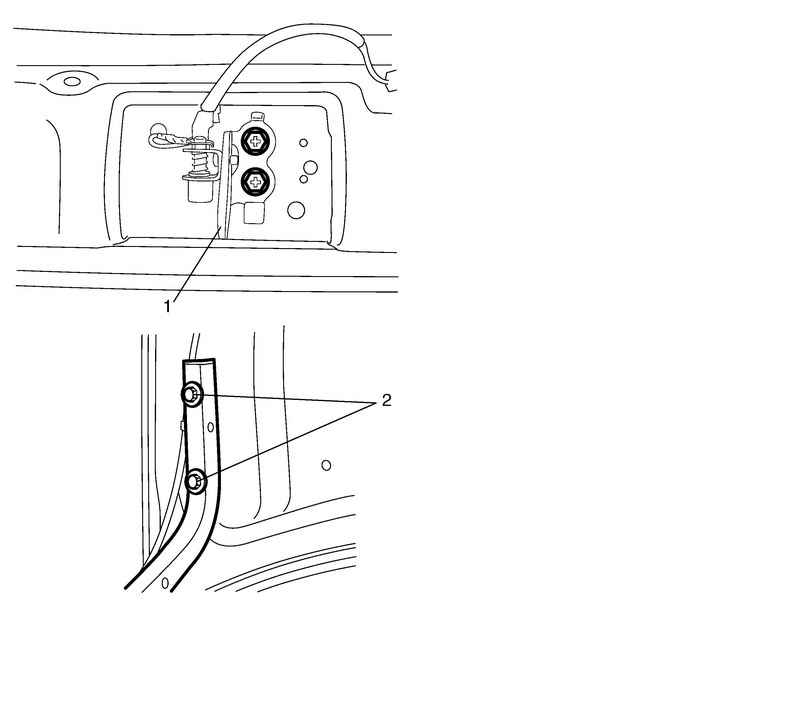

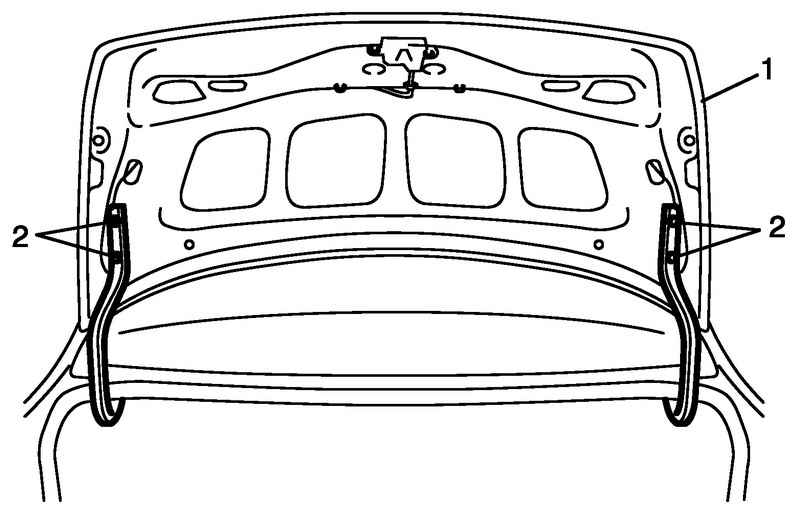

Снимите трос замка крышки багажника и жгут проводов багажного отделения с панели крышки багажника 1 (
рис. 8.19 ).
Отверните болты крепления крышки багажника 2 и снимите крышку багажника (
рис. 8.19 ).
ПРИМЕЧАНИЕ
Обращайтесь со снятой крышкой багажника осторожно. Неаккуратное обращение с крышкой багажника может стать причиной повреждения кузова или травмы.
Снимите боковую накладку багажного отделения.
Сложите спинку заднего сидения.

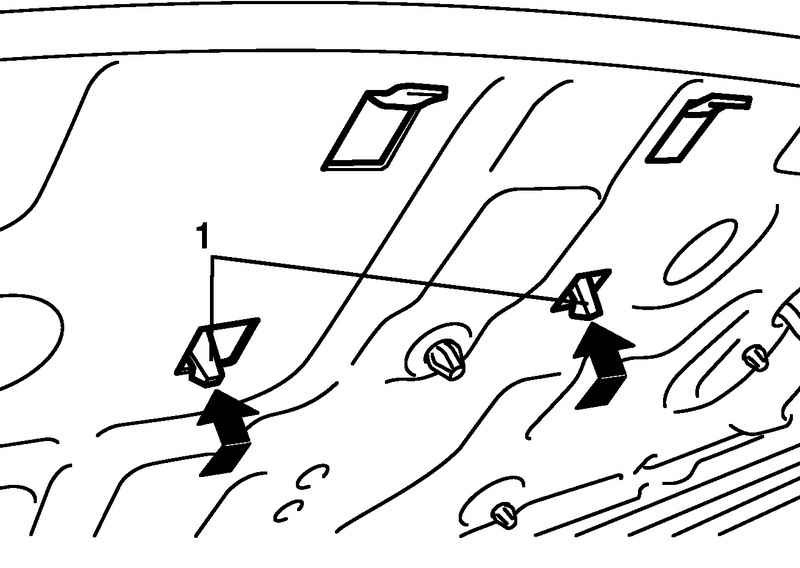

Рис. 8.21 . Снятие верхнего дополнительного сигнала торможения: 1 – опора верхнего дополнительного сигнала торможения
Снимите верхний дополнительный сигнал торможения (если имеется) (
рис. 8.21 ).

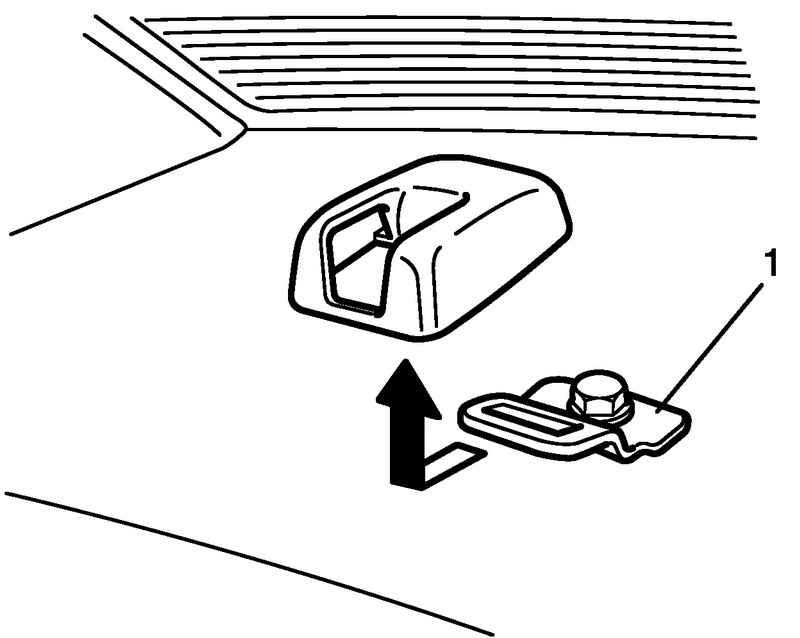

Рис. 8.22 . Снятие крепления ремня и крышки заднего центрального ремня безопасности
Снимите крепление ремня 1 и крышка заднего центрального ремня безопасности, затем снимите облицовку (
рис. 8.22 ).

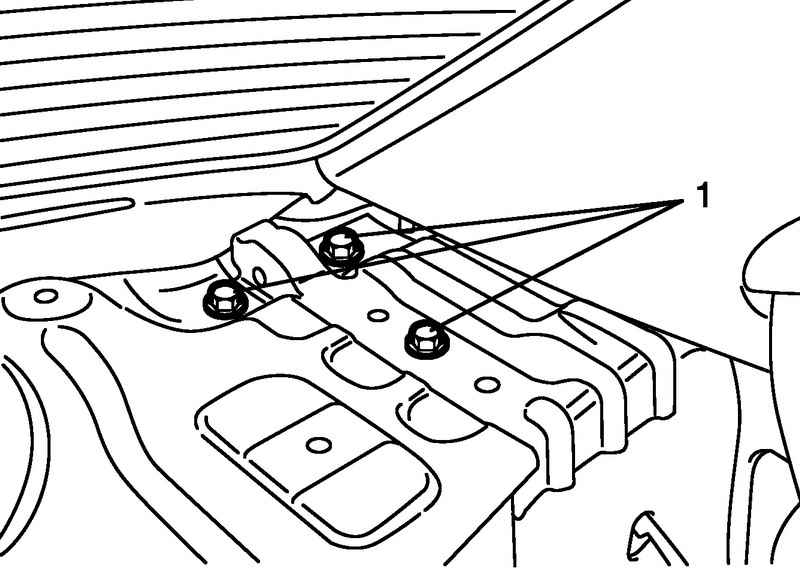

Рис. 8.23 . Крепление шарнира крышки багажника
Отверните болты крепления 1 и снимите шарниры крышки багажника (
рис. 8.23 ).
Установка
Установка производится в порядке, обратном снятию, с учетом следующего.
Установка торсионов
a. Откройте и удерживайте крышку багажника.
b. Торсион (А) отличается от торсиона (B) формой конца 1.

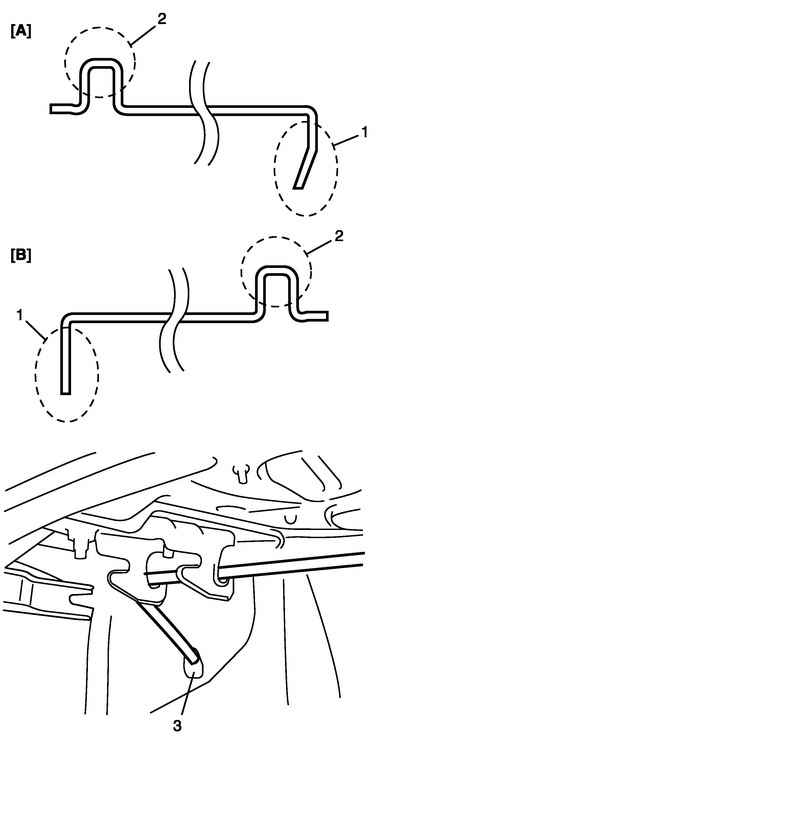

Рис. 8.24 . Схема установки торсионов: A – левый торсион; B – правый торсион
с. Установите конец 1 торсиона в отверстие боковой панели 3, а конец 2 в паз боковой панели правого шарнира (
рис. 8.24 ).
d. Установите конец 1 в отверстие боковой панели 3, а конец 2 в паз боковой панели левого шарнира (
рис. 8.24 ).
Регулировка в продольном и поперечном направлении
Отрегулируйте положение крышки багажника в проеме ослаблением болтов крепления крышки багажника 2 (
рис. 8.25 ). Отрегулируйте фиксатор замка крышки багажника 1 так, чтобы вал фиксатора замка примерно совпадал с центром паза замка крышки багажника (
рис. 8.25 ).
Моменты затяжки резьбовых соединений
Болты фиксатора капота: 10 Н·м
Болт ограничителя открывания двери: 28 Н·м.
