Сузуки Лиана. Снятие и установка внутренней обивки крыши



Сузуки Лиана. Снятие и установка внутренней обивки крыши


8.2.3 Снятие и установка внутренней обивки крыши Suzuki Liana

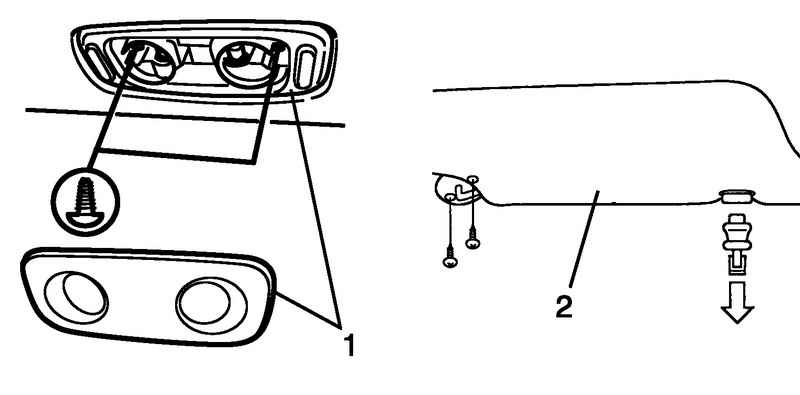

Рис. 8.26. Снятие плафона местного освещения и солнцезащитного щитка


Снимите плафон местного освещения 1 (рис. 8.26).
Снимите солнцезащитный щиток 2 (рис. 8.26).

8.2.3 Снятие и установка внутренней обивки крыши Suzuki Liana

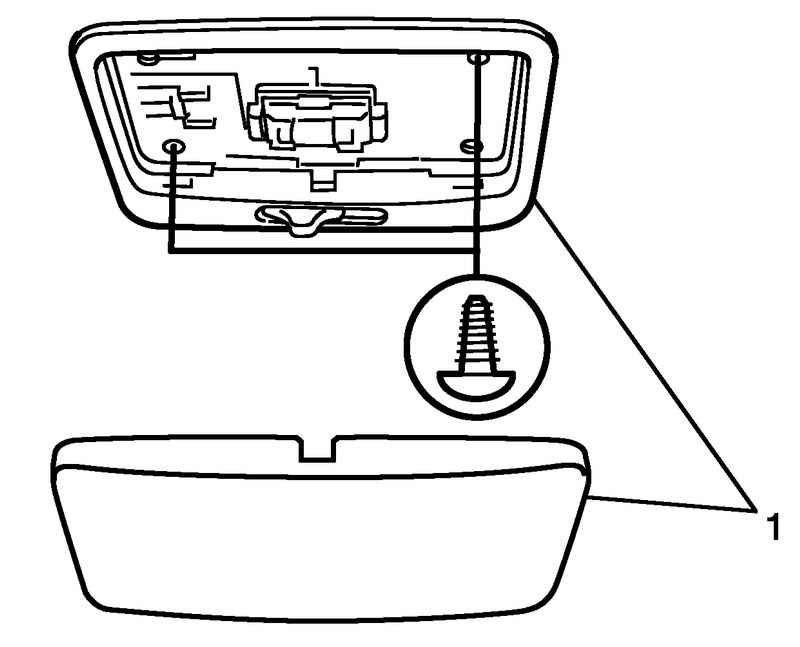

Рис. 8.27. Снятие потолочного плафона


Снимите потолочный плафон 1 (рис. 8.27).

8.2.3 Снятие и установка внутренней обивки крыши Suzuki Liana

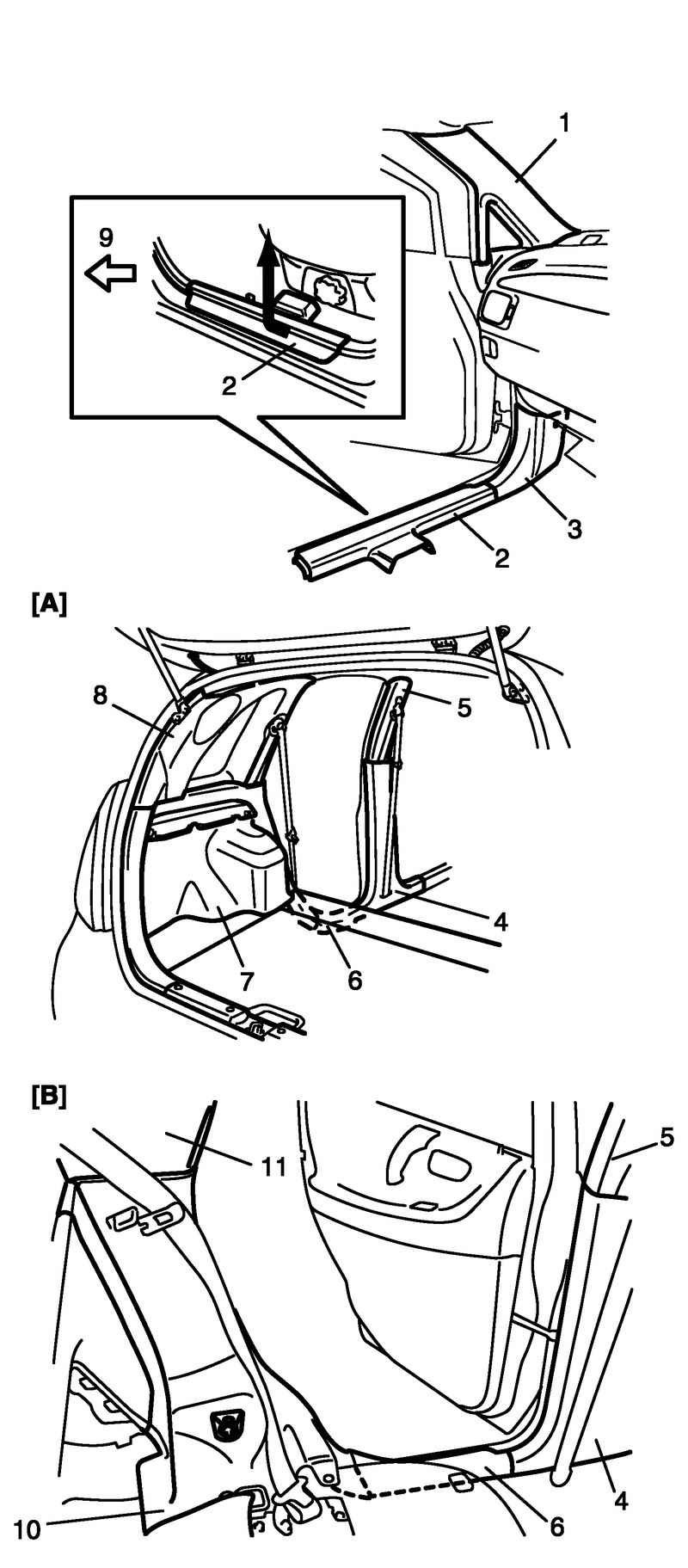

Рис. 8.28. Снятие внутренней обивки крыши: A – для моделей с кузовом универсал; B – для моделей с кузовом седан


Снимите обивку передней стойки 1, переднюю накладку порога 2, боковую накладку щитка передка 3, обивку центральной стойки 4, верхнюю обивку центральной стойки 5, заднюю накладку порога 6, облицовку 7, накладку 8, заднюю боковую нижнюю накладку 10 и заднюю боковую верхнюю накладку 11 (рис. 8.28).

8.2.3 Снятие и установка внутренней обивки крыши Suzuki Liana

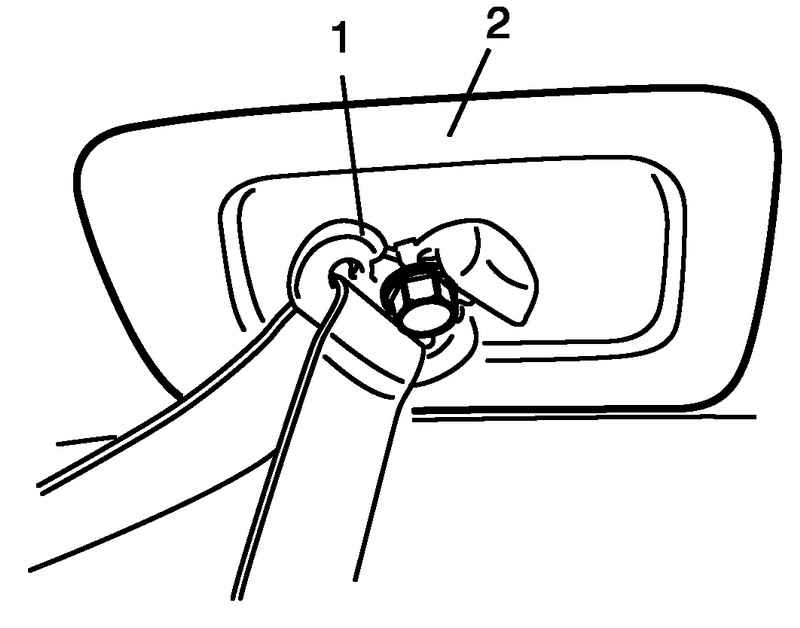

Рис. 8.29. Снятие верхнего крепления заднего центрального ремня безопасности


Снимите верхнее крепление заднего центрального ремня безопасности 1 и крышку 2 (для моделей с кузовом универсал) (рис. 8.29).

8.2.3 Снятие и установка внутренней обивки крыши Suzuki Liana

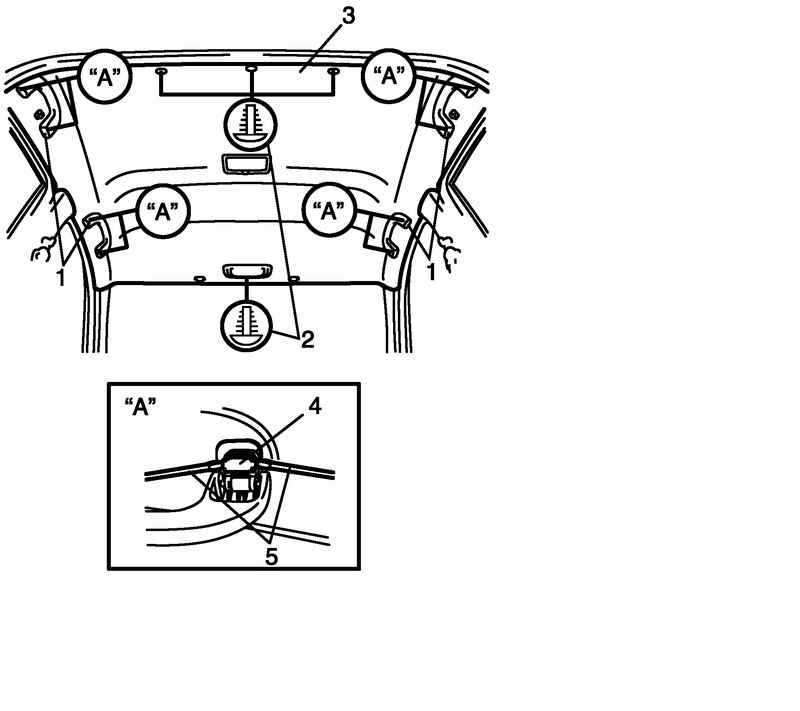

Рис. 8.30. Снятие рукояток и пистонов внутренней обивки крыши


Снимите потолочную рукоятку 1 (рис. 8.30).
Снимите пистоны внутренней обивки крыши 2 и внутреннюю обивку крыши 3 (рис. 8.30).

Установка
Установка производится в порядке, обратном снятию, с учетом следующего.

8.2.3 Снятие и установка внутренней обивки крыши Suzuki Liana

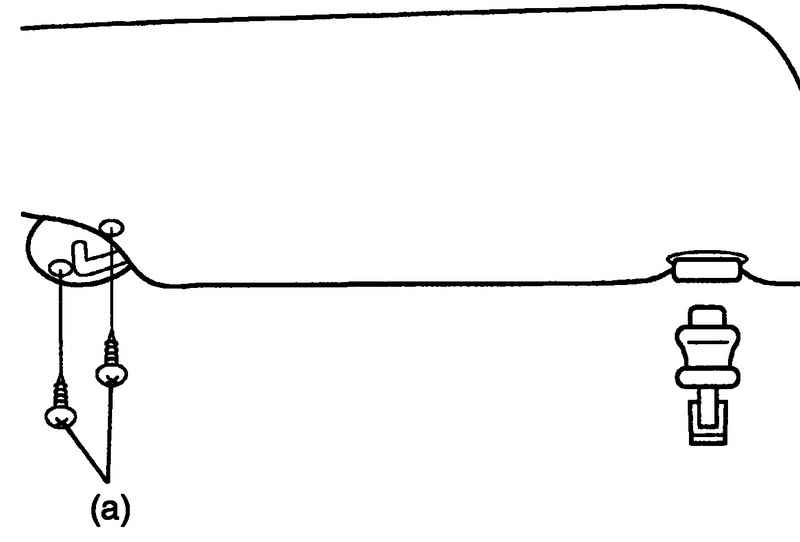

Рис. 8.31. Закрепление солнцезащитного козырька


Затяните винт солнцезащитного козырька номинальным усилием затяжки (рис. 8.31).
Момент затяжки винтов солнцезащитного козырька (a): 4 Н·м.

8.2.3 Снятие и установка внутренней обивки крыши Suzuki Liana

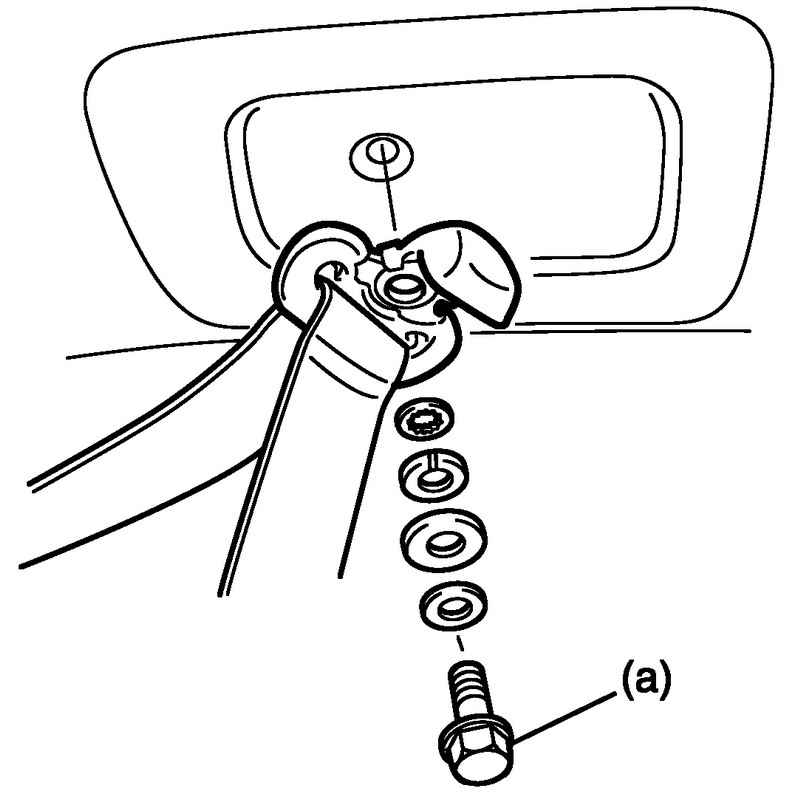

Рис. 8.32. Установка заднего центрального ремня безопасности


Затяните верхний болт заднего центрального ремня безопасности номинальным усилием затяжки (рис. 8.32).
Момент затяжки болтов заднего центрального ремня безопасности (a): 35 Н·м.
