Сузуки Лиана. Регулировка световых пучков фар с использованием экрана

ПРИМЕЧАНИЕ

Если иное не предусмотрено местным законодательством, отрегулируйте световые пучки фар следующим образом.

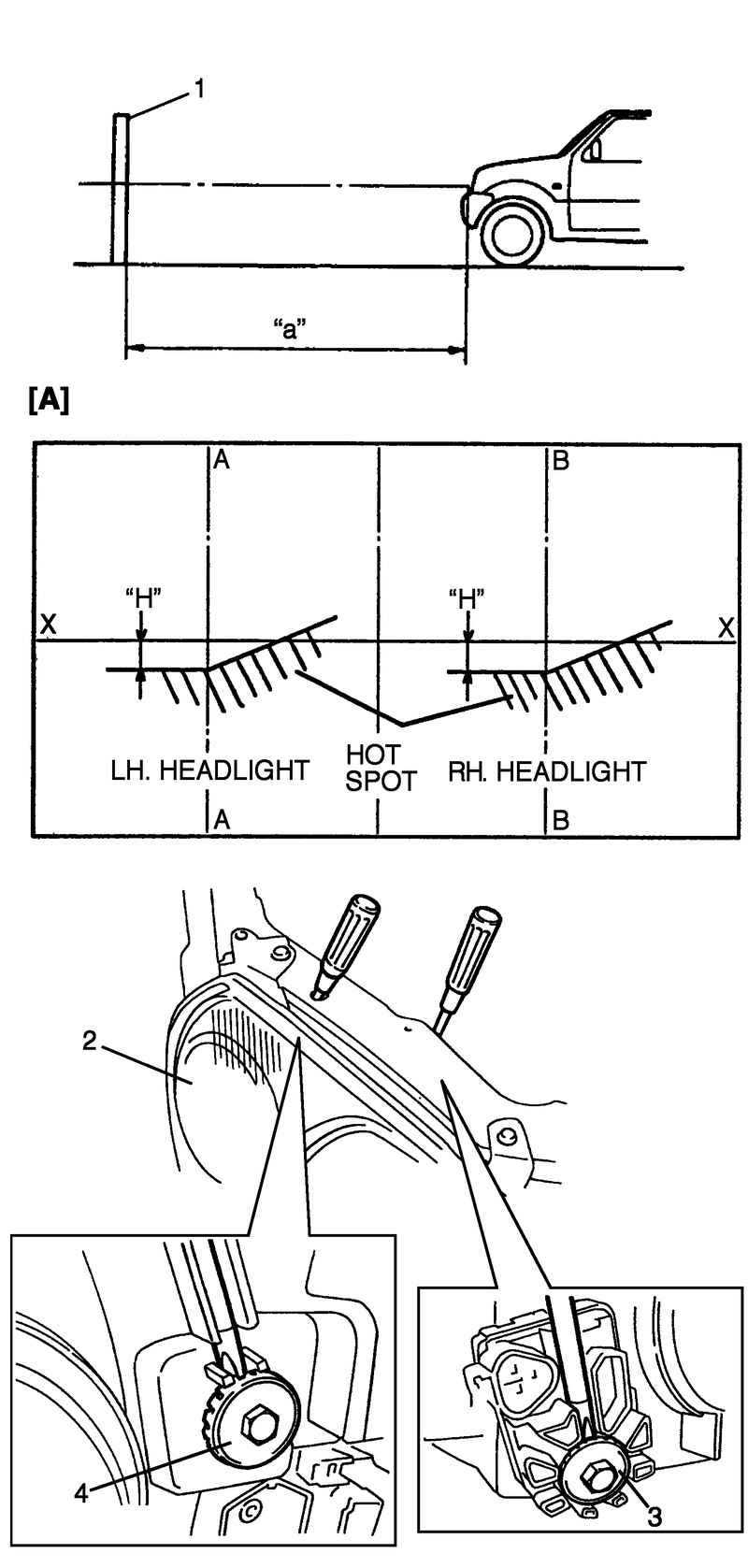

Рис. 7.6. Схема регулировки световых пучков фар с использованием экрана: 2 – корпус фары; 3 – регулировка вверх/ вниз; 4 – регулировка вправо/ влево; X–X – горизонтальная осевая линия ламп фар; А–А – вертикальная осевая линия лампы левой фары; B–B – вертикальная осевая линия лампы правой фары

После замены фары отрегулируйте направление световых пучков (рис. 7.6).

Установите автомобиль на ровной горизонтальной поверхности перед стенкой (экран 1).

Расстояние «a»: 10 м.

Доведите давление воздуха в шинах до нормы.

«Прожмите» кузов автомобиля несколько раз для стабилизации подвески.

При выполнении регулировки водитель должен находиться в автомобиле.

Вес водителя: 75 кг.

Проверьте расположение световых пятен ближнего света, оно должно соответствовать показанному на рисунке 7.6.

Расстояние «H»: примерно 130 мм.

Отрегулируйте световой пучок фары регулировочным винтом.
