Сузуки Лиана. Снятие и установка выключателя фар (в переключателе освещения)

Отсоедините провод от отрицательного вывода аккумуляторной батареи.

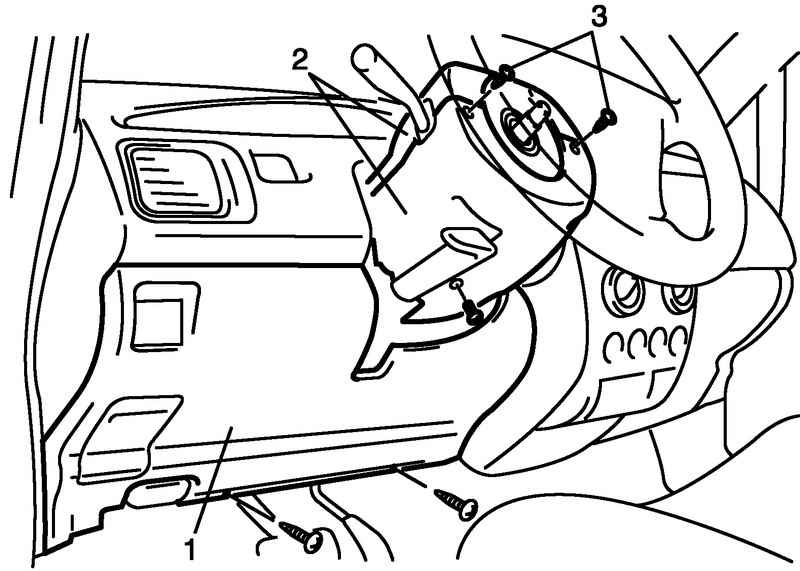

Рис. 7.7. Снятие крышек рулевой колонки

Снимите заглушку рулевой колонки 1 (рис. 7.7).

Снимите крышки рулевой колонки 2. Затем поверните рулевое колесо, чтобы отвернуть винты 3 крышек рулевой колонки (рис. 7.7).

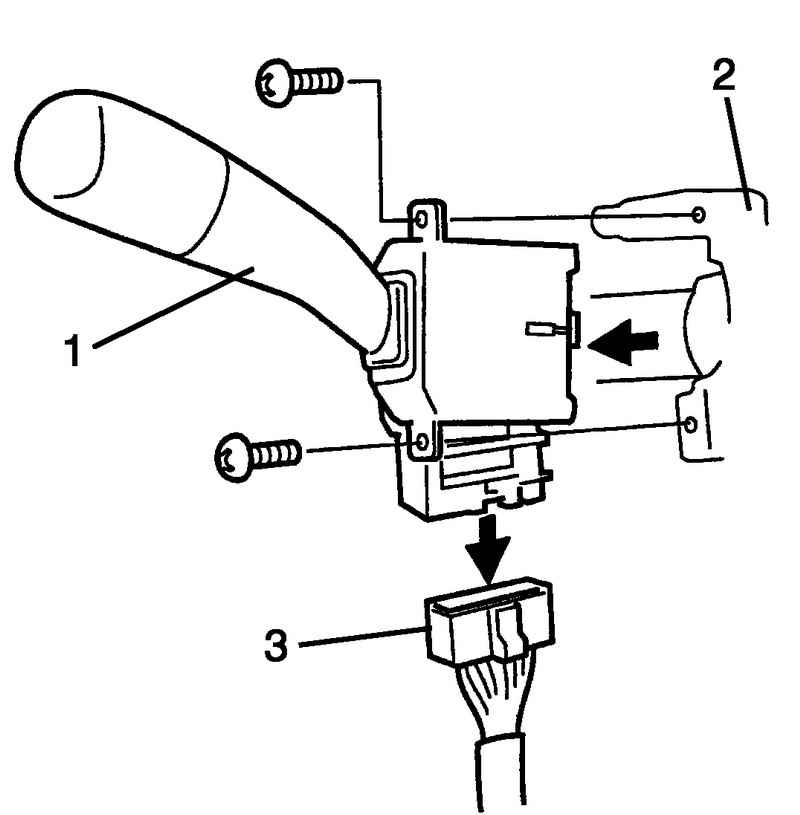

Рис. 7.8. Снятие переключателя освещения с комбинированного переключателя

Снимите переключатель освещения 1 с комбинированного переключателя 2 и отсоедините его разъем 3 (рис. 7.8).

Установка производится в порядке, обратном снятию.

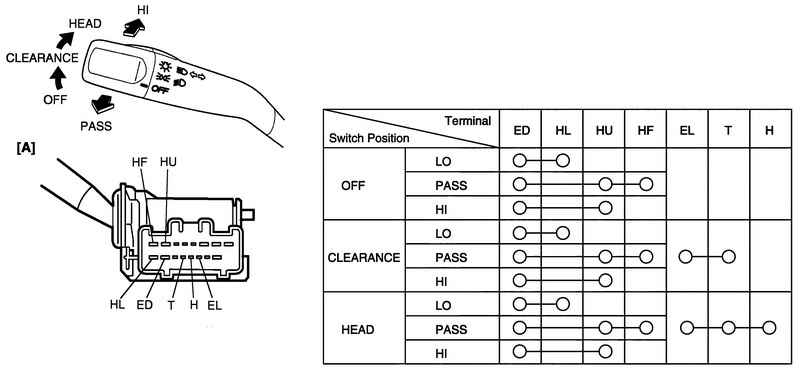

Рис. 7.9. Схема проверки выключателя фары

Проверьте целостность цепи между выводами при каждом положении выключателя, как показано на следующем рисунке 7.9. Если результат проверки отрицательный, замените выключатель.

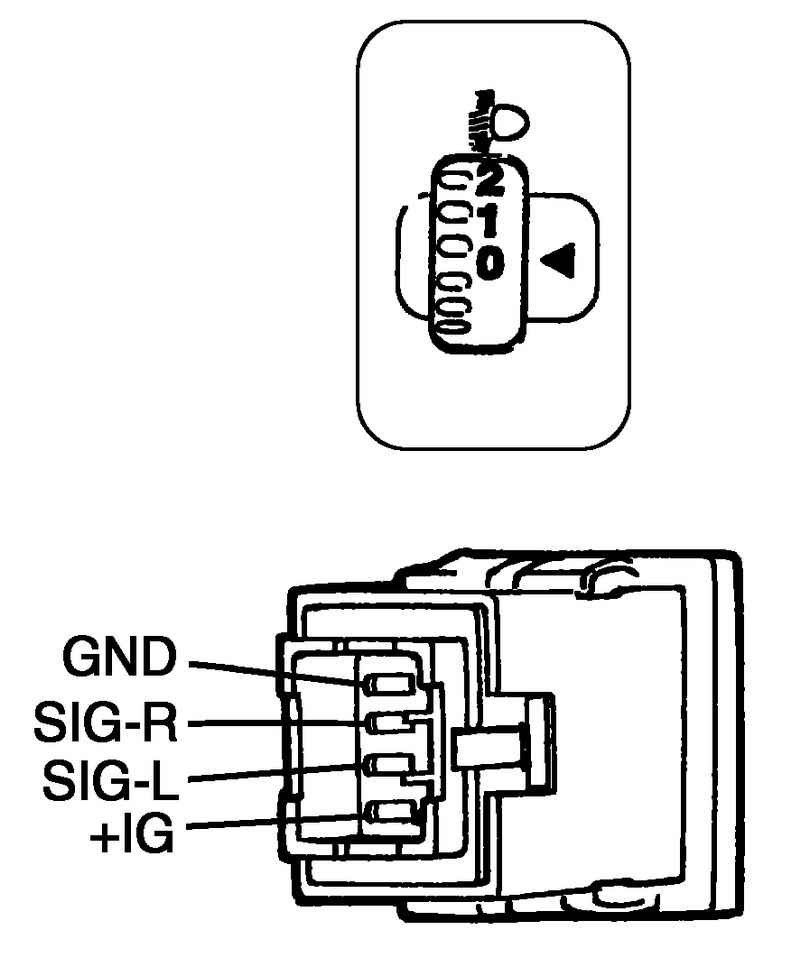

Рис. 7.10. Выводы разъема выключателя корректора фар

Проверьте сопротивление цепи между выводами при каждом положении выключателя, как показано на следующем рисунке 7.10. Если результат проверки отрицательный, замените выключатель (рис. 7.10).
