Сузуки Лиана. Разборка и сборка привода заднего колеса

Разборка осуществляется по аналогии с действиями описанными с разделе «Разборка и сборка привода переднего колеса».

Описаны отличия от процесса сборки привода переднего колеса.

При установке хомута чехла необходимо выдерживать размеры, указанные ниже.

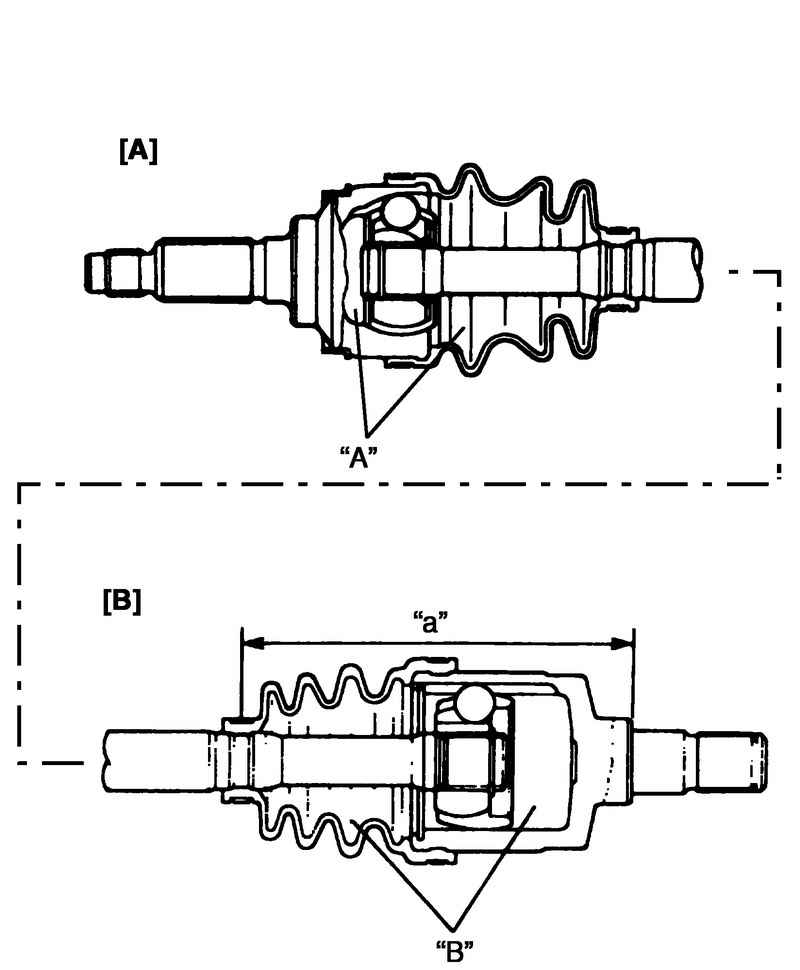

Рис. 3.159. Схема установки большого хомута и чехла на корпус шарнира: A – со стороны колеса; B – со стороны дифференциала

«A»: Черная консистентная смазка

«B»: Черная консистентная смазка

«A»:35–55 г.

«B»:50–70 г.

Установочное положение чехла «a»: 143,1–153,1 мм для левого привода.

Внешний болт рычага задней подвески: 90 Н·м;

Задний болт рычага задней подвески: 90 Н·м;

Гайка приводного вала: 175 Н·м.
