Сузуки Лиана. Снятие и установка карданного вала
Сузуки Лиана. Снятие и установка карданного вала
Поднимите автомобиль.

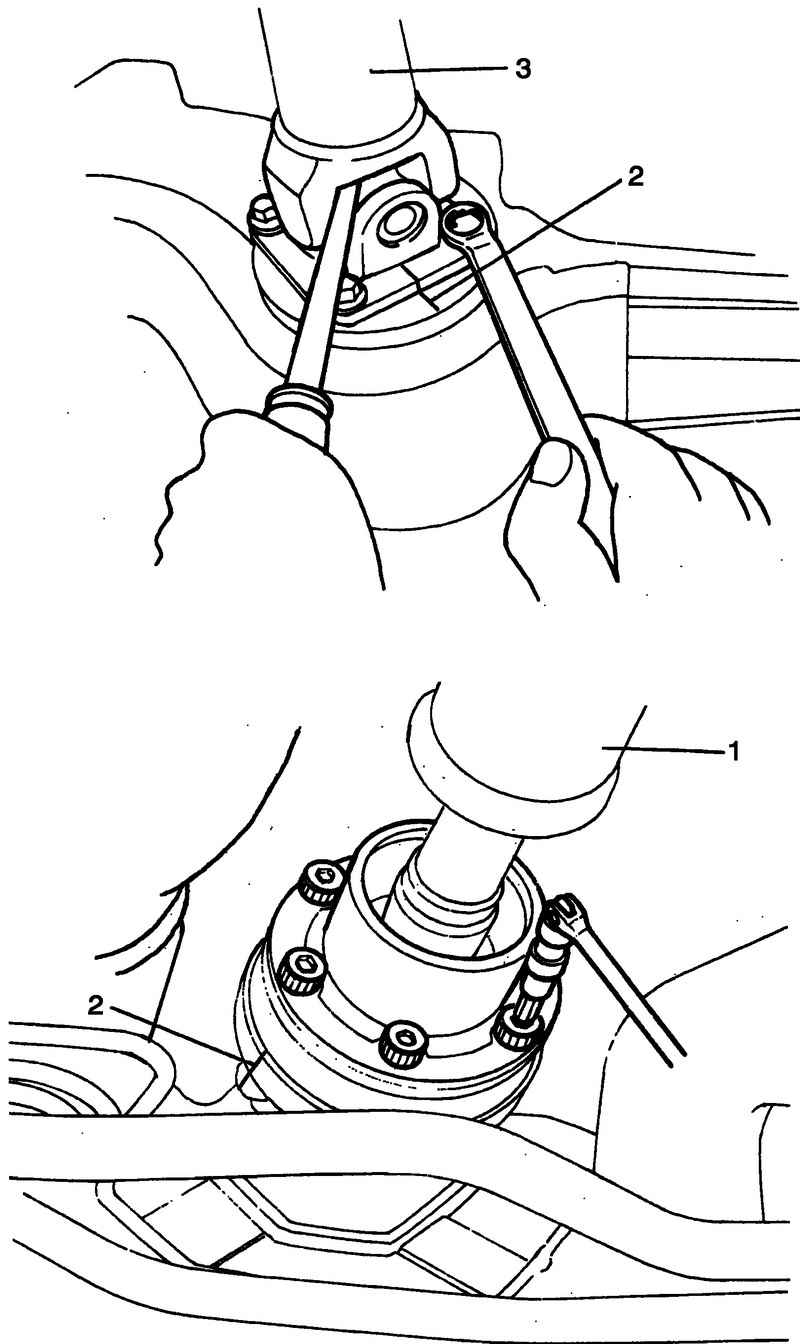

Перед снятием карданного вала сделайте установочные метки 2 на фланце и карданном вале, как показано.
Отделите карданный вал №2 (3) от фланца заднего дифференциала (
рис. 3.161).
Отделите карданный вал №1 (1) от выходного фланца раздаточной коробки (
рис. 3.161).
|

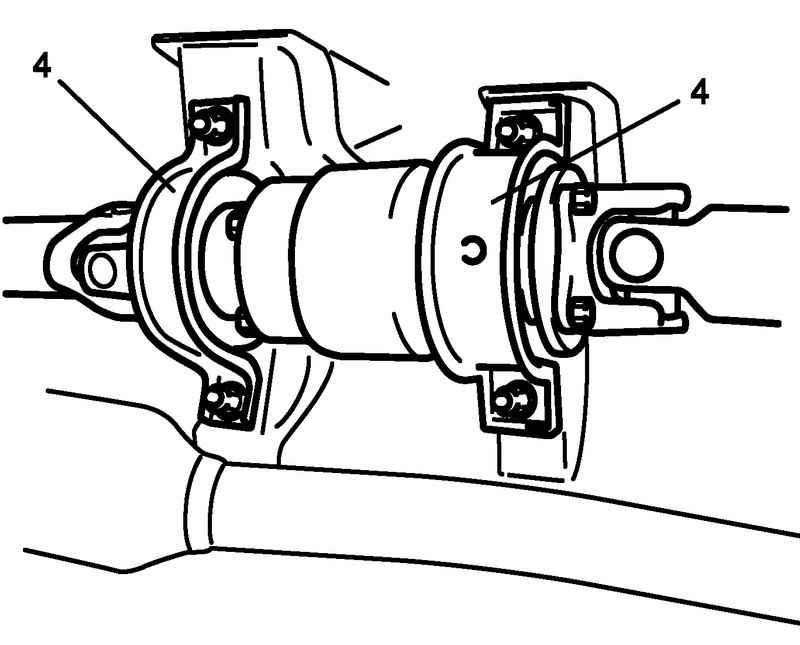

Рис. 3.162. Кронштейны центральной опоры карданного вала
|
Снимите кронштейны центральной опоры карданного вала 4 с кузова автомобиля (
рис. 3.162).
ВНИМАНИЕ
Кронштейн и №1 и №2 вала снимаются вместе без разделения.
Следите за тем, чтобы не уронить кронштейны.
|
Установка
Установка производится в порядке, обратном снятию, за исключением следующего.

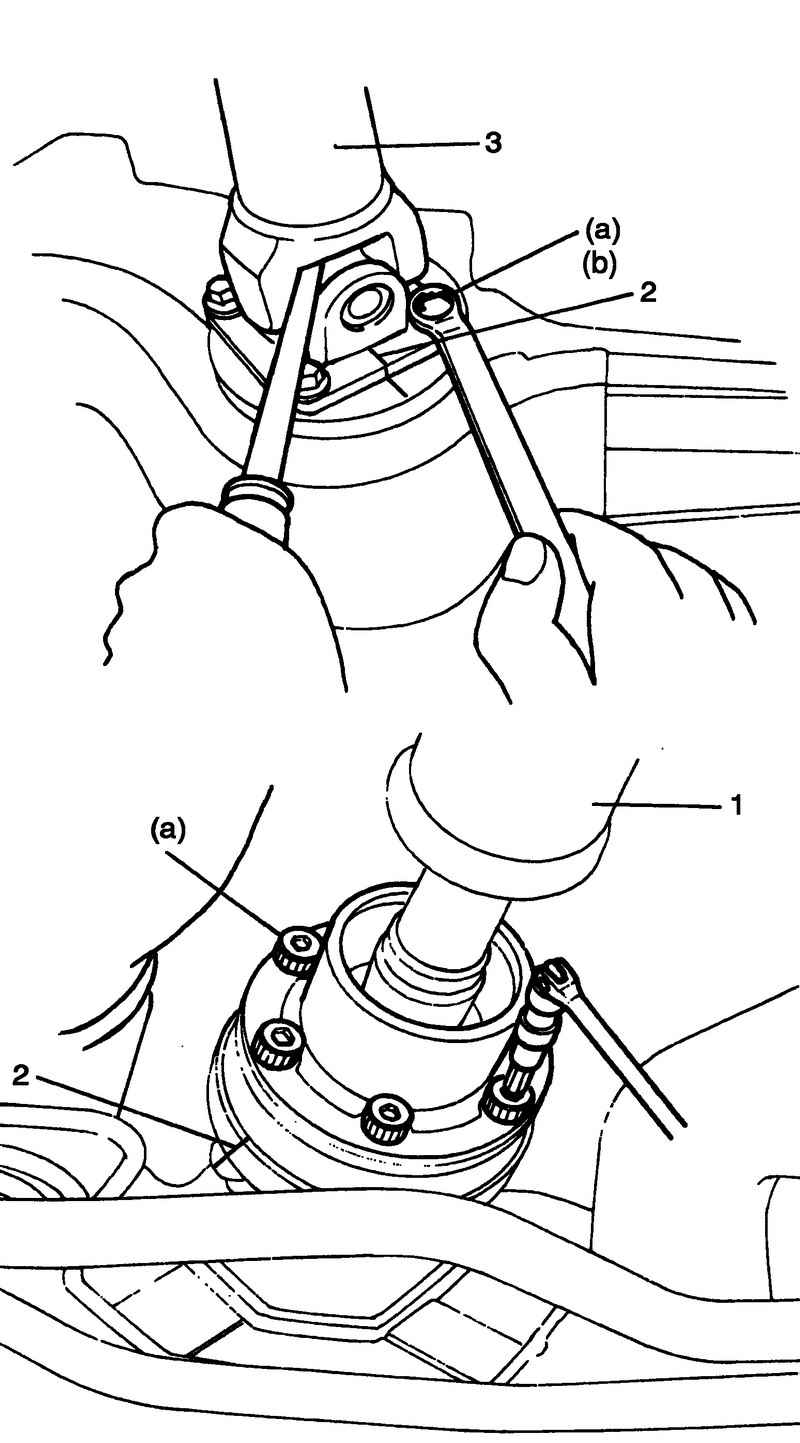

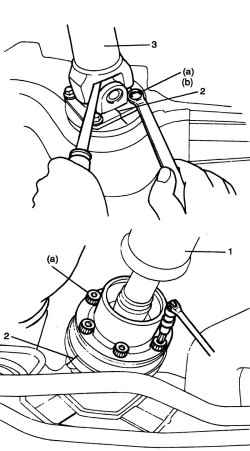

При установке карданного вала, совместите установочные метки 2. Иначе, при движении появится вибрация (
рис. 3.163).
Затяните болты и гайку указанными ниже моментами.
Момент затяжки
Болт карданного вала №1 (a): 23 Н·м.
Болт карданного вала №2 (b): 23 Н·м.
Центральный болт крепления (c): 23 Н·м.
Гайка центральной опоры (d): 50 Н·м.
