Сузуки Гранд Витара. Топливная система

Топливная система

Общее описание

Топливная система

Основными компонентами тотопливопроводапливной системы являются топливный бак, топливный насос, топливный фильтр и указатель уровня топлива. Она включает в себя три топливопровода: подающий топливопровод, обратный топливопровод и паропровод топлива.

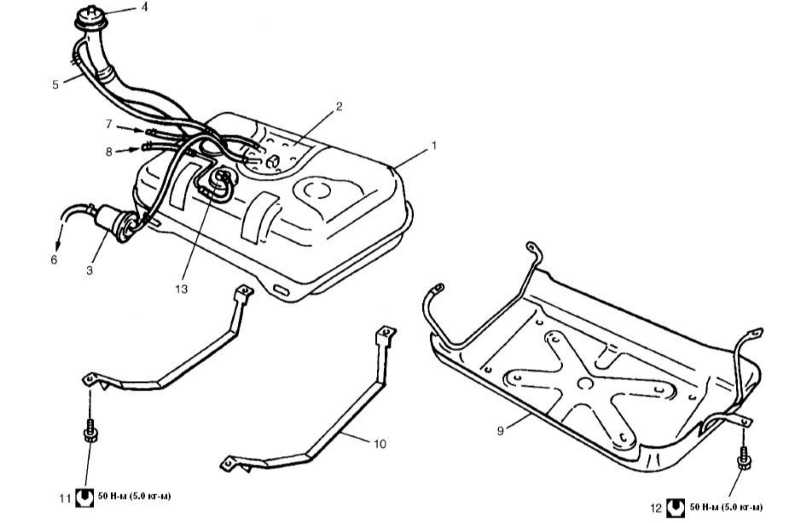

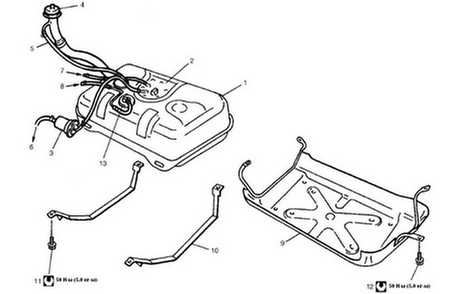

1 — топливный бак
2 — топливный насос (с измерителем уровня топлива)
3 — топливный фильтр
4 — крышка заливной топливной горловины
5 — шланг сапуна
6 — поддающий топливопровод (к трубе высокого давления топливной системы)
7 — обратный топливопровод (от трубы высокого давления топливной системы)

8 — паропровод топлива (к фильтру выделения паров)
9 — протектор топливного бака
10 — ремень
11 — болт топливного бака
12 — болт протектора топливного бака
13 — клапан отсечки топлива

Вращающий момент затяжки.
