Сузуки Гранд Витара. Ремень охлаждающего вентилятора



Сузуки Гранд Витара. Ремень охлаждающего вентилятора

Ремень охлаждающего вентилятора

Снятие

Для двигателей G16

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отключите отрицательный кабель (-) от аккумулятора.
  2. Открутите регулировочный болт приводного ремня насоса P/S и затем снимите ремень насоса P/S.
22.4.4 Ремень охлаждающего вентилятора Сузуки Гранд Витара

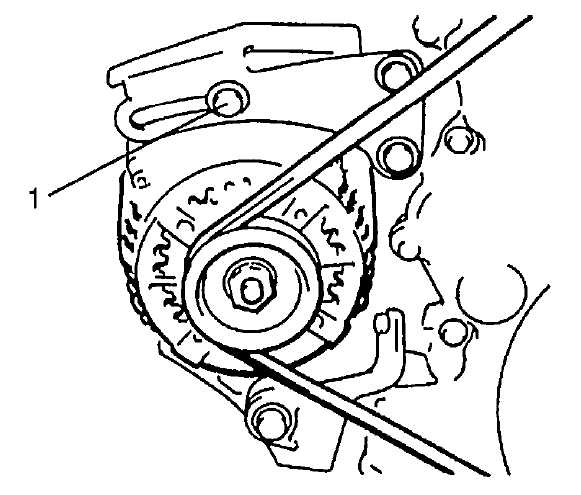

  1. Открутите регулировочный болт (1) и шарнирный болт.
  1. Ослабьте ремень, сместив генератор, и затем снимите его.

Для двигателя J20

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отключите отрицательный кабель (-) от аккумулятора.
22.4.4 Ремень охлаждающего вентилятора Сузуки Гранд Витара

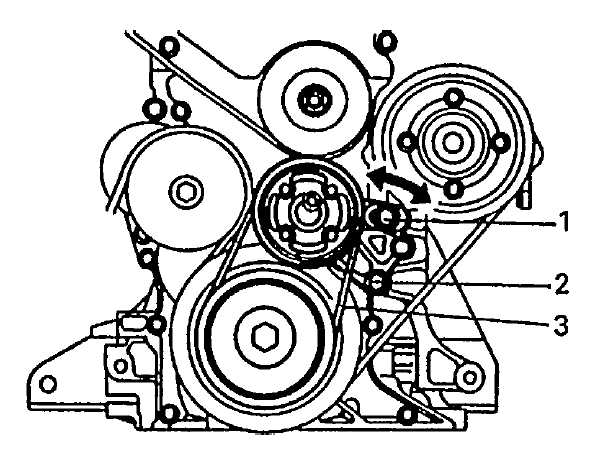

  1. Раскрутите регулировочный болт (1) и шарнирный болт (2).
  1. Ослабьте ремень, сместив шкив вентилятора.
  2. Снимите охлаждающий насос. Просто отсоедините вентилятор/муфту от шкива вентилятора.
  3. Снимите ремень охлаждающего вентилятора (3).

Установка

Для двигателей G16

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установите ремень на шкив водяного насоса, шкив коленвала и шкив генератора. Установите приводной ремень насоса P/S.
  2. Отрегулируйте натяжение ремня, как указано. Обратитесь к Разделу Регулирование и проверка натяжения ремня охлаждающего вентилятора в этой Главе.
  3. Закрутите регулировочный болт и шарнирный болт.
  4. Подключите отрицательный кабель (-) к аккумулятору.

Для двигателя J20

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установите ремень к шкиву вентилятора и шкиву коленвала.
  2. Установите охлаждающий вентилятор. Обратитесь к Разделу Муфта вентилятора охлаждающей системы в этой Главе.
  3. Отрегулируйте натяжение ремня, как указано. Обратитесь к Разделу Регулирование и проверка натяжения ремня охлаждающего вентилятора в этой Главе.
  4. Закрутите регулировочный болт и шарнирный болт.
  5. Подключите отрицательный кабель (-) к аккумулятору.

Проверка натяжения ремня охлаждающего вентилятора

Осмотрите ремень и проверьте натяжение ремня. Обратитесь к Разделу Регулирование и проверка натяжения ремня охлаждающего вентилятора в этой Главе.
