Проверка тормозного башмака

Осмотр следует проводить в следующих точках после того, как проверен ход тормозного рычага «c» (зазор между педалью и битумным листом) как описано в пункте «Проверка избыточного хода педали» в данном разделе, даже если он превышает 115 мм (4.53 дюймов). Степень износа тормозной колодки можно проверить следующим образом.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Приподнимите транспортное средство.
  2. Снимите резиновую заглушку (1) со щита барабанного тормоза.
  3. Через отверстие в щите визуально проверьте толщину колодки тормозной накладки (2). Если толщина накладки «f» меньше, чем указанный предел износа, замените тормозные колодки на новые. Толщина задней тормозной колодки «f»: предел износа — 1.0 мм (0.04 дюймов).

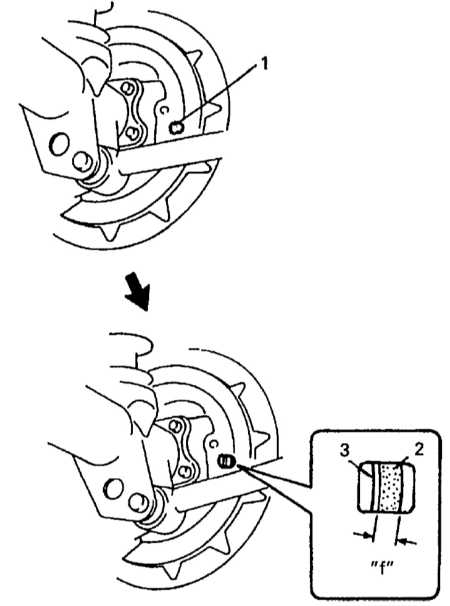

15.4.11 Проверка тормозного башмака Сузуки Гранд Витара 1 — резиновая заглушка
2 — тормозная накладка
3 — обод тормозной колодки
