Регулировка светового переключателя тормозов
|
|
Не применяйте никакое смазочное масло или смазку (включая антикоррозийные, смазочные и др.) с указанных ниже разделах.
- Переключатель стоп-сигнала (1) (включая его верхнюю часть (2)).
- переключатель (2), примыкающий к скобе тормозного рычага (3).
Если использовать масло или смазку, они могут попасть на контакты переключателя и вызвать их отказ. Также при проверке, регулировке или замене тормозного переключателя, проверьте, что масло или смазка не попали в зону переключателя, примыкающую к тормозной педали или верхней части переключателя. Сотрите попавшие в эту зону масло или смазку.
|
При установке переключателя лампы тормоза (1) регулировку следует выполнять следующим образом.
|
|

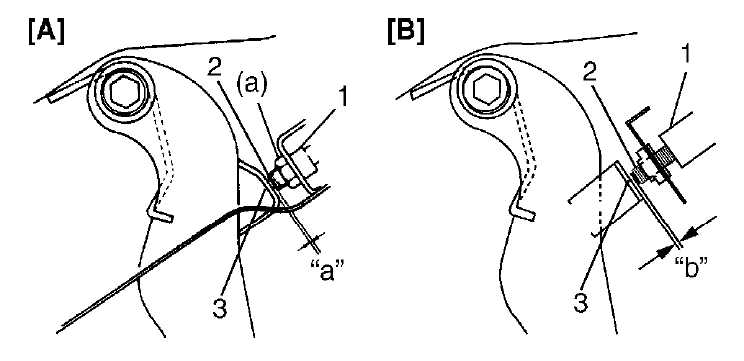

- Потяните тормозной рычаг на себя и удерживая его в этом положении, отрегулируйте положение переключателя так, что зазор между концом резьбы и скобой тормозного рычага (обозначенные как «a» или «b» на рисунке ниже).
- Затем затяните стопорную гайку с указанным крутящим моментом затяжки (если указано).
- Зазор между концом резьбы и скобой тормозного рычага
- Для имеющих стопорную гайку
- тип «a»: 1.5 - 2.0 мм (0.06 - 0.08 дюйма)
- Для не имеющих стопорную гайку
- «b»: 0.5 - 1.5 мм (0.02 - 0.06 дюйма)
- Момент затяжки
- Стопорная гайка переключателя лампы тормоза (a): 7.5 Н•м (0.75 кг-м, 5.5 фунтов на фут)
|
A — для имеющих стопорную гайку
B — для не имеющих стопорную гайку
|
|
|
