SB-10

Система предупреждения ремней безопасности

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

11 ПРОВЕРКА ДАТЧИКА ЗАМКА ЛЕВОГО РЕМНЯ

БЕЗОПАСНОСТИ.
1) Вставьте язычок ремня безопасности перед-
него пассажира в замок.
2) Измерьте сопротивление между разъемами
датчика замка левого ремня безопасности.

Разъемы и клеммы

(R8) № 1 — (R8) № 3:

Составляет ли величи-
на сопротивления
1 МОм или более?

Переходите к шагу 12. Замените узел за-

мка ремня безо-
пасности. <См.
SB-13, СНЯТИЕ,
Ремень безопас-
ности переднего
сиденья.>

12 ПРОВЕРКА ДАТЧИКА ЗАМКА ЛЕВОГО РЕМНЯ

БЕЗОПАСНОСТИ.
1) Отстегните язычок ремня от замка ремня бе-
зопасности переднего пассажира.
2) Измерьте сопротивление между клеммами
разъема датчика замка левого ремня безопас-
ности.

Разъемы и клеммы

(R8) № 1 — (R8) № 3:

Составляет ли величи-
на сопротивления ме-
нее 10 Ом?

Переходите к шагу 13. Замените узел за-

мка ремня безо-
пасности. <См.
SB-13, СНЯТИЕ,
Ремень безопас-
ности переднего
сиденья.>

13 ПРОВЕРКА ДАТЧИКА ОПРЕДЕЛЕНИЯ

ПОСАДКИ ПАССАЖИРА.
1) Отсоедините разъем датчика определения
посадки пассажира.
2) Положите груз на сиденье переднего пасса-
жира (датчик определения посадки пассажира
включается).
3) Измерьте сопротивление между клеммами
разъема датчика определения посадки пассажира.

Разъемы и клеммы

(R89) № 1 — (R89) № 2:

Составляет ли величи-
на сопротивления ме-
нее 10 Ом?

Переходите к шагу 14. Замените датчик

определения по-
садки пассажира.

14 ПРОВЕРКА ДАТЧИКА ОПРЕДЕЛЕНИЯ

ПОСАДКИ ПАССАЖИРА.
1) Снимите груз с сиденья переднего пассажира
(датчик определения посадки пассажира выклю-
чается).
2) Измерьте сопротивление между клеммами
разъема датчика определения посадки пассажира.

Разъемы и клеммы

(R89) № 1 — (R89) № 2:

Составляет ли величи-
на сопротивления
1 МОм или более?

Замените централь-
ный блок управления.
<См. SL-68, СНЯТИЕ,
Центральный блок уп-
равления.>

Замените датчик
определения по-
садки пассажира.

15 ПРОВЕРКА ПРЕДУПРЕЖДАЮЩЕЙ ЛАМПЫ

РЕМНЯ БЕЗОПАСНОСТИ
(СИДЕНЬЕ ВОДИТЕЛЯ).
1) Отстегните язычок ремня безопасности от за-
мка ремня безопасности водителя и переднего
пассажира.
2) Пристегните и отстегните ремень безопаснос-
ти водителя.

Предупреждающая
лампа ремня безопас-
ности на комбинации
приборов загорается

← →гаснет в соответс-
твии с выполняемой
операцией по присте-
гиванию/отстегиванию
ремня безопасности?

Переходите к шагу 18. Переходите к ша-

гу 16.

16 ПРОВЕРКА КОМБИНАЦИИ ПРИБОРОВ.

1) Переведите выключатель зажигания в поло-
жение OFF.
2) Снова переведите выключатель зажигания в
положение ON.

Инициализация комби-
нации приборов осу-
ществляется нормаль-
но?

Переходите к шагу 17. Проверьте комби-

нацию приборов.

17 СЧИТЫВАНИЕ КДН.

Считайте КДН при помощи Subaru Select Monitor.

Выявлены ли какие-
либо КДН, имеющие
отношение к системе
CAN?

Произведите провер-
ку системы CAN в соот-
ветствии с КДН.

Замените цент-
ральный блок уп-
равления, если
предполагаете,
что причиной не-
исправности явля-
ется внутренняя
ошибка системы.

Шаг

Проверка

Да

Нет

SB-11

Система предупреждения ремней безопасности

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

18 ПРОВЕРКА ПРЕДУПРЕЖДАЮЩЕЙ ЛАМПЫ

РЕМНЯ БЕЗОПАСНОСТИ
(СИДЕНЬЕ ПЕРЕДНЕГО ПАССАЖИРА).
1) Отстегните язычок ремня безопасности от за-
мка ремня безопасности водителя и переднего
пассажира.
2) Сядьте на сиденье переднего пассажира.
3) Пристегните и отстегните ремень безопаснос-
ти переднего пассажира.

Предупреждающая
лампа ремня безопас-
ности на комбинации
приборов загорается

← →гаснет в соответс-
твии с выполняемой
операцией по присте-
гиванию/отстегиванию
ремня безопасности?

Переходите к шагу 22. Переходите к ша-

гу 19.

19 ПРОВЕРКА ЖГУТА ПРОВОДОВ.

Измерьте сопротивление между центральным
блоком управления и часами.

Разъемы и клеммы

(i84) № 25 — (i59) № 2:

Жгут проводов испра-
вен?

Переходите к шагу 20. Устраните неис-

правность в жгуте
проводов.

20 ПРОВЕРКА ЖГУТА ПРОВОДОВ.

Проверьте цепь между часами и массой кузова
на предмет короткого замыкания на аккумулятор
или разрыва цепи, и замкните эту цепь на массу.

Разъемы и клеммы

(R107) № 8 — Масса кузова:

Жгут проводов испра-
вен?

Переходите к шагу 21. Устраните неис-

правность в жгуте
проводов.

21 ПРОВЕРКА ПРЕДУПРЕЖДАЮЩЕЙ ЛАМПЫ

РЕМНЯ БЕЗОПАСНОСТИ
(СИДЕНЬЕ ПЕРЕДНЕГО ПАССАЖИРА).
1) Отсоедините разъем центрального блока уп-
равления.
2) Закоротите клеммы разъема часов на массу
кузова.

Разъемы и клеммы

(i59) № 2 — Масса кузова:

Загорается ли предуп-
реждающая лампа на
часах?

Замените централь-
ный блок управления,
если предполагаете,
что причиной неис-
правности является
внутренняя ошибка
системы или внешняя
цепь. <См. SL-68, СНЯ-
ТИЕ, Центральный
блок управления.>

Замените часы.
<См. IDI-20, СНЯ-
ТИЕ, Часы.>

22 ПРОВЕРКА ПРЕДУПРЕЖДАЮЩЕЙ ЛАМПЫ

РЕМНЯ БЕЗОПАСНОСТИ.
1) Отстегните язычок ремня безопасности от за-
мка ремня безопасности водителя и переднего
пассажира.
2) Запустите двигатель и наберите скорость не
менее 20 км/ч (12 миль/ч).

Изменяются ли режи-
мы работы предупреж-
дающей лампы ремня
безопасности в следу-
ющей последователь-
ности: повторяющееся
мигание (5 с)

← → вы-

ключение (1 с)?

Переходите к шагу 26. Переходите к ша-

гу 23.

23 ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА

УПРАВЛЕНИЯ.
Считайте КДН центрального блока управления
при помощи Subaru Select Monitor.

Выявлен ли КДН
U1223?

Проверьте следующие
позиции.
• СИСТЕМА  LAN
<См. LAN(diag)-77, КДН
U1223 НЕПОЛУЧЕНИЕ
ДАННЫХ С СИСТЕМЫ
VDC/ABS ПО ВЫСО-
КОСКОРОСТНОЙ ШИ-
НЕ CAN, Процедура
диагностики с исполь-
зованием кодов диа-
гностики неисправнос-
тей (КДН).>
• VDC
<См. VDC(diag)-2, Базо-
вая процедура диагнос-
тики.>
• ABS
<См. ABS(diag)-2, Базо-
вая процедура диагнос-
тики.>

Переходите к ша-
гу 24.

Шаг

Проверка

Да

Нет

SB-12

Система предупреждения ремней безопасности

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

24 ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА

УПРАВЛЕНИЯ.
Считайте данные центрального блока управле-
ния по скорости переднего колеса. <См.
LAN(diag)-15, ПОРЯДОК РАБОТЫ, Subaru Select
Monitor.>

На экране дисплея
отображается величи-
на 999,9 км/ч?

Проверьте следующие
позиции.
• СИСТЕМА  LAN
<См. LAN(diag)-77, КДН
U1223 НЕПОЛУЧЕНИЕ
ДАННЫХ С СИСТЕМЫ
VDC/ABS ПО ВЫСО-
КОСКОРОСТНОЙ ШИ-
НЕ CAN, Процедура
диагностики с исполь-
зованием кодов диа-
гностики неисправнос-
тей (КДН).>
• VDC
<См. VDC(diag)-2, Базо-
вая процедура диагнос-
тики.>
• ABS
<См. ABS(diag)-2, Базо-
вая процедура диагнос-
тики.>

Переходите к ша-
гу 25.

25 ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА

УПРАВЛЕНИЯ.
Считайте данные центрального блока управле-
ния по скорости переднего колеса. <См.
LAN(diag)-15, ПОРЯДОК РАБОТЫ, Subaru Select
Monitor.>

Правильно ли отобра-
жаются данные по ско-
рости переднего коле-
са?

Замените централь-
ный блок управления.
<См. SL-68, СНЯТИЕ,
Центральный блок уп-
равления.>

Проверьте следу-
ющие позиции.
• СИСТЕМА LAN
<См. LAN(diag)-77,
КДН U1223 НЕПО-
ЛУЧЕНИЕ ДАН-
НЫХ С СИСТЕМЫ
VDC/ABS ПО ВЫ-
СОКОСКОРОС-
ТНОЙ ШИНЕ CAN,
Процедура диа-
гностики с исполь-
зованием кодов
диагностики неис-
правностей
(КДН).>
• VDC
<См. VDC(diag)-2,
Базовая процеду-
ра диагностики.>
• ABS
<См. ABS(diag)-2,
Базовая процеду-
ра диагностики.>

26 ПРОВЕРКА СВЕТОВОЙ СИГНАЛИЗАЦИИ

И ЗВУКОВОГО СИГНАЛА.
Пристегните ремень безопасности водителя.

Гаснет ли предупреж-
дающая лампа ремня
безопасности и пре-
кращается ли звуковой
сигнал?

Система исправна.
Временная потеря кон-
такта.

Переходите к ша-
гу 27.

27 ПРОВЕРКА КОМБИНАЦИИ ПРИБОРОВ.

Проведите самодиагностику комбинации прибо-
ров. <См. IDI-4, САМОДИАГНОСТИКА, ПРОВЕР-
КА, Система комбинации приборов.>

Подается ли звуковой
сигнал?

Переходите к шагу 17. Замените комби-

нацию приборов.
<См. IDI-14, СНЯ-
ТИЕ, Комбинация
приборов.>

Шаг

Проверка

Да

Нет

SB-13

Ремень безопасности переднего сиденья

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

5. Ремень безопасности

переднего сиденья

A: СНЯТИЕ

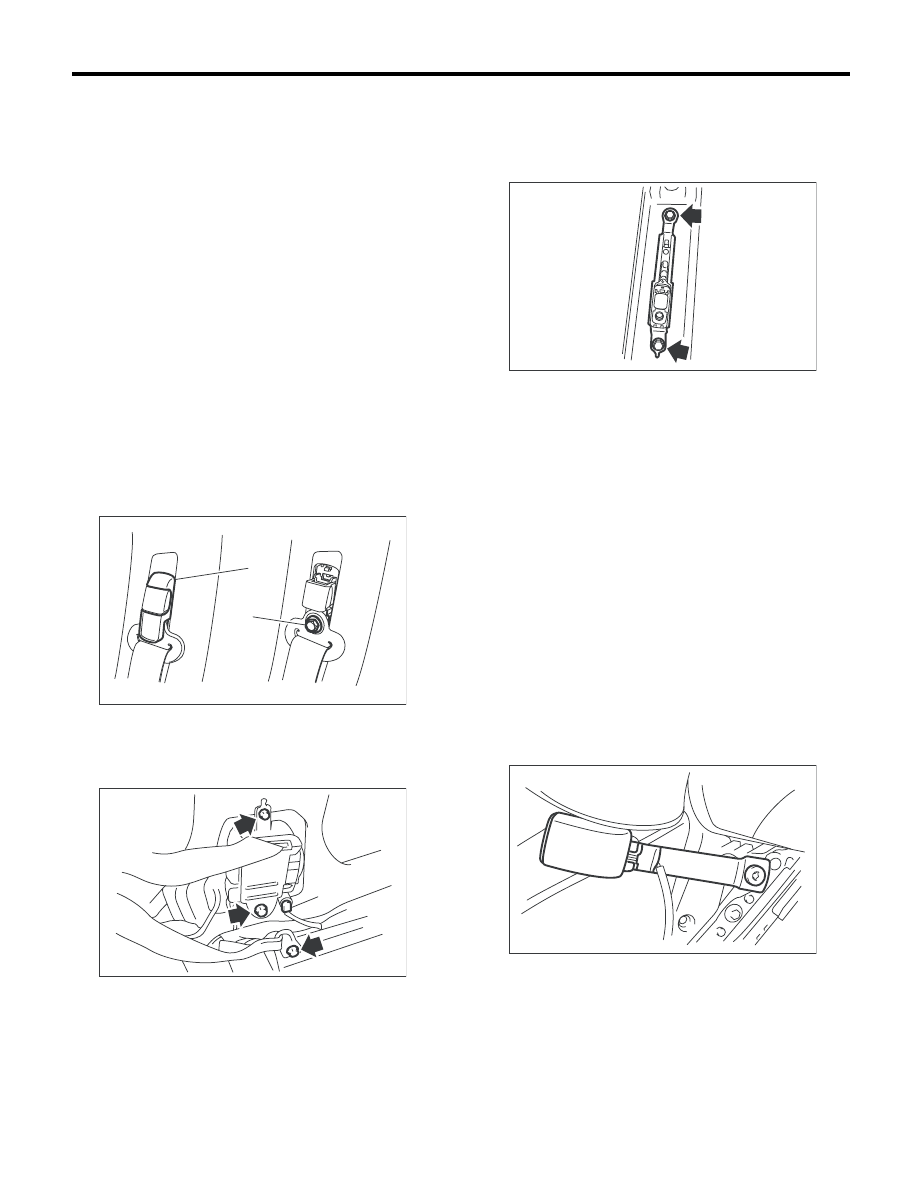

1. УЗЕЛ РЕМНЯ БЕЗОПАСНОСТИ
ПЕРЕДНЕГО СИДЕНЬЯ

1) Перед началом работ переведите выключа-
тель зажигания в положение OFF, отсоедините
провод массы от аккумулятора и выждите не
менее 20 секунд.
2) Полностью сложите спинку сиденья вперед,
а затем выдвиньте переднее сиденье до упора
вперед.
3) Снимите нижнюю внутреннюю отделку
средней стойки. <См. EI-49, СНЯТИЕ, Нижняя
часть внутренней отделки.>
4) Снимите крышку узла крепления ремня бе-
зопасности (А).
5) Ослабьте болт узла крепления плечевой
лямки ремня безопасности (В), затем отсоеди-
ните узел крепления плечевой лямки ремня бе-
зопасности от средней стойки.

6) Отверните напольный коврик и отсоедините
разъем преднатяжителя (A).
7) Ослабьте три болта и снимите ремень безо-
пасности переднего сиденья.

ПРИМЕЧАНИЕ:
В моделях с преднатяжителем поясной лямки
ремня безопасности отсоедините разъем оран-
жевого цвета от преднатяжителя поясной лям-
ки ремня безопасности.

8) Снимите верхнюю внутреннюю отделку
средней стойки. <См. EI-51, СНЯТИЕ, Верхняя
часть внутренней отделки.>
9) Отверните два болта и снимите регулируе-
мый по высоте узел крепления.

ОСТОРОЖНО:
• Не допускайте ударов по преднатяжите-
лю ремня безопасности и не роняйте его.
• Преднатяжитель и кронштейн выполне-
ны единым блоком, поэтому не разбирайте
их.

2. УЗЕЛ ЗАМКА РЕМНЯ
БЕЗОПАСНОСТИ

1) Переведите выключатель зажигания в поло-
жение OFF, отсоедините провод массы от ак-
кумулятора и выждите не менее 20 секунд.
2) Снимите ящик консоли. <См. EI-43, СНЯТИЕ,
Ящик консоли.>
3) Отсоедините разъем предупреждающей
лампы ремня безопасности, расположенный
под сиденьем.
4) Снимите зажимы жгута проводов с направ-
ляющей сиденья.
5) Отверните болт TORX

®

, затем снимите узел

замка ремня безопасности.

SB-00350

(A)

(B)

(A)

SB-00351

SB-00352

SE-00332
