SB-2

Общие сведения

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

1. Общие сведения

A: УЗЕЛ

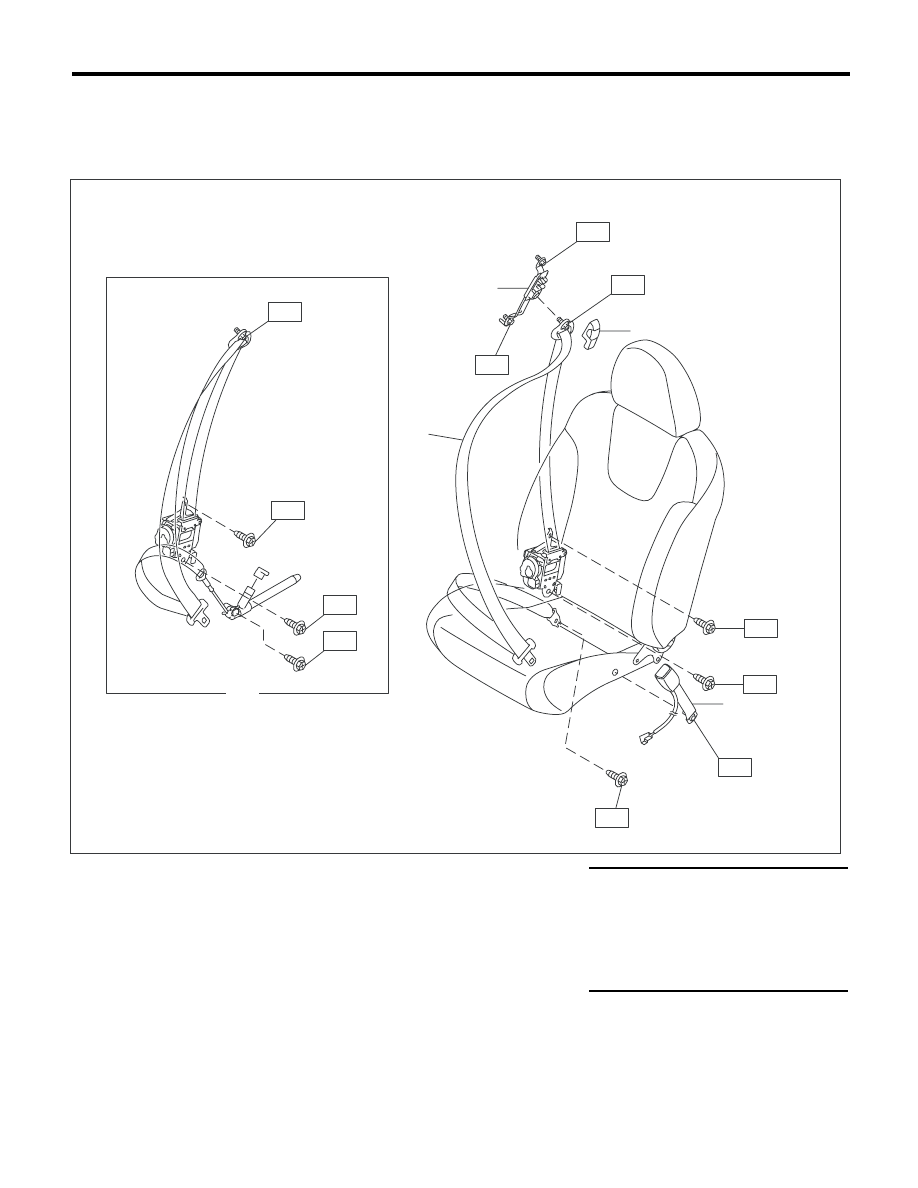

1. РЕМНИ БЕЗОПАСНОСТИ ПЕРЕДНИХ СИДЕНИЙ

(1)

Регулируемый по высоте узел
крепления ремня безопасности

(4)

Узел замка ремня безопасности
переднего сиденья

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Крышка узла крепления

(5)

Узел ремня безопасности пе-
реднего сиденья (модели с
преднатяжителем поясной лям-
ки ремня безопасности)


T1: 7,5 (0,76, 5,5)

(3)

Узел ремня безопасности пе-
реднего сиденья


T2: 30 (3,1, 22)





T3: 38 (3,9, 28)





Т4: 53 (5,4, 39)

SB-00362

T1

T2

T2

T2

(1)

(2)

(3)

(4)

T2

T4

T1

T3

T4

T2

T2

(5)

SB-3

Общие сведения

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

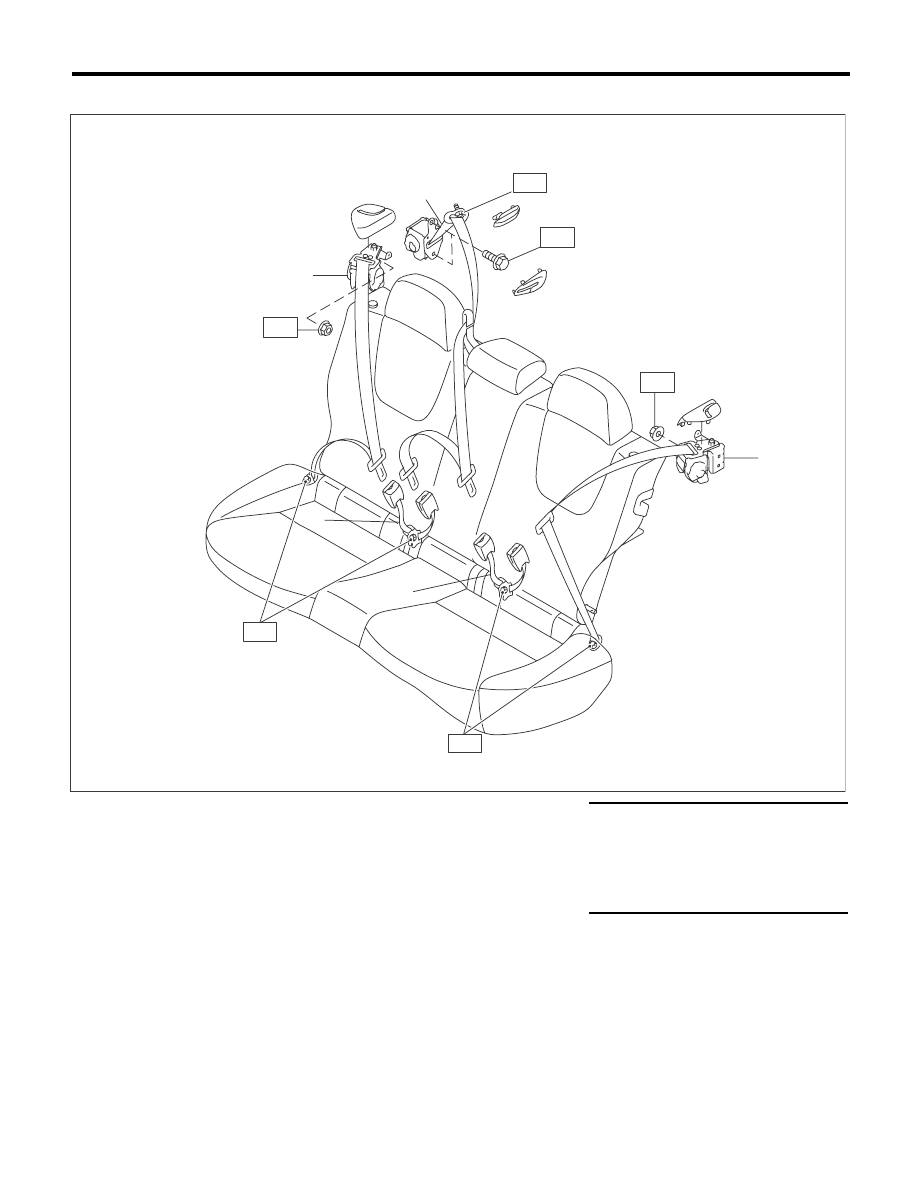

2. РЕМНИ БЕЗОПАСНОСТИ ЗАДНИХ СИДЕНИЙ

(1)

Узел ремня безопасности пра-
вого заднего сиденья

(3)

Узел ремня безопасности лево-
го заднего сиденья

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Узел плечевой лямки централь-
ного ремня безопасности
(с креплением в трех точках)

(4)

Узел правого замка ремня безо-
пасности центрального сиденья

T1: 30 (3,1, 22)

(5)

Узел левого замка ремня безо-
пасности центрального ремня

T2: 53 (5,4, 39)

SB-00365

(3)

(1)

(4)

(5)

T2

T1

T2

T1

T1

T1

(2)

SB-4

Общие сведения

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

B: ОСТОРОЖНО

• Перед началом работ переведите выключатель зажигания в положение OFF, отсоедините про-
вод массы от аккумулятора и выждите не менее 20 секунд.
• Система преднатяжителей имеет резервный источник электропитания. Перед началом работ вы-
ждите не менее 20 секунд. Иначе, преднатяжитель может сработать.
• Не допускайте ударов по преднатяжителям и не роняйте их.
• При попадании на преднатяжитель масла, смазки или воды, немедленно удалите их куском сухой
ткани.
• Не подвергайте преднатяжители воздействию высоких температур и огня.
• Не допускайте подачи на преднатяжители электрического тока или напряжения. Не используйте
тестер цепи для проверки сопротивления преднатяжителя.
• Не разбирайте преднатяжители и не пытайтесь их отремонтировать. В случае обнаружения вмя-
тин, трещин или деформаций, замените преднатяжитель новым.
• Не используйте узлы и детали подушек безопасности или преднатяжителей, снятые с других ав-
томобилей. При замене узлов и деталей обязательно устанавливайте только новые запасные части.
• При работе с ремнем безопасности со сработавшим преднатяжителем надевайте защитные очки
и перчатки. После работы тщательно вымойте руки.
• Ремень безопасности со сработавшим преднатяжителем не подлежит повторному использова-
нию.
• Перед утилизацией преднатяжителей необходимо осуществить их активацию. <См. SB-17, ПРО-
ЦЕДУРА, Утилизация преднатяжителя.>
• Если при срабатывании подушки безопасности ее материал попадет в глаза или на кожу, смойте
его чистой водой, после чего обратитесь к врачу.

SB-5

Общие сведения

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

C: ПОДГОТОВКА ИНСТРУМЕНТОВ

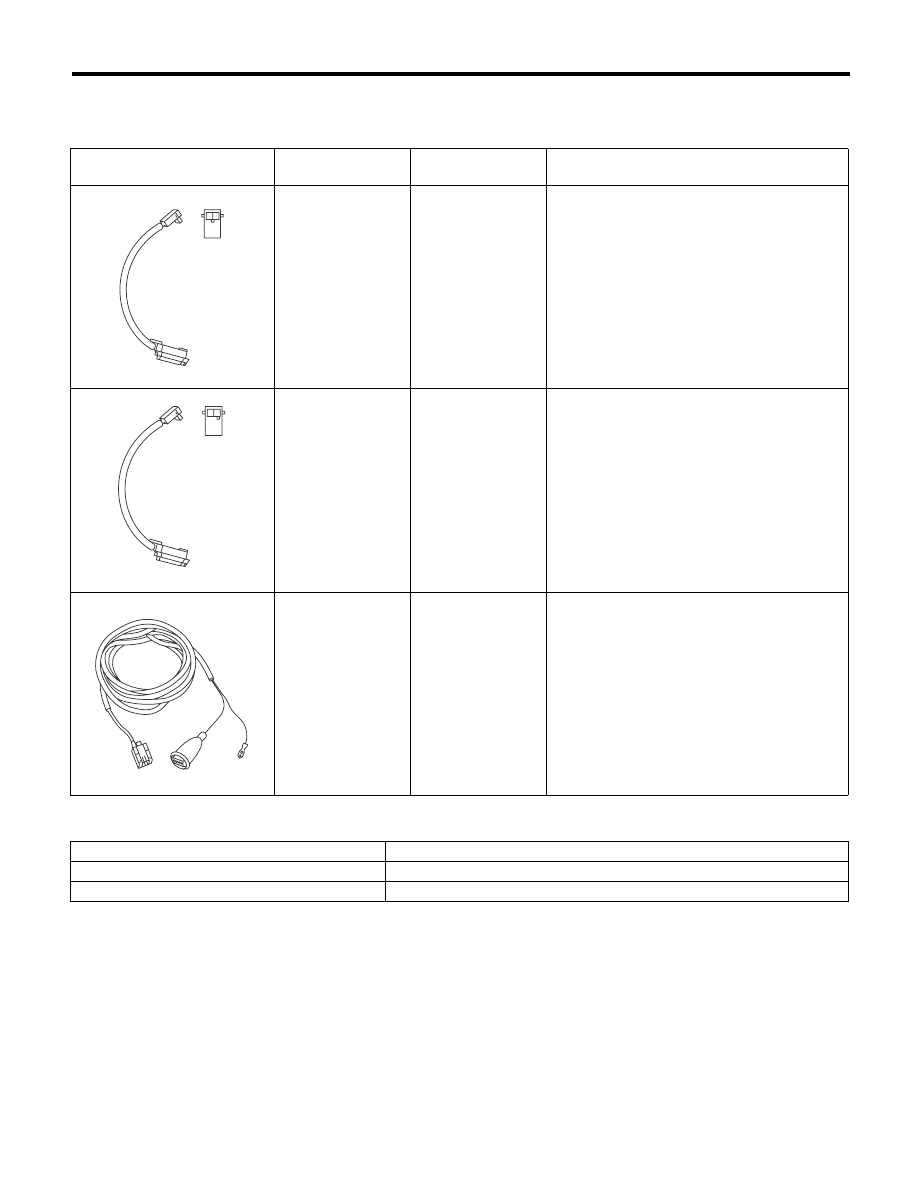

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

98299SA010

АДАПТЕР D
(ДЛЯ АКТИВАЦИИ)

• Используется для активации преднатяжи-
теля.
• Используется вместе с ПРИСПОСОБЛЕ-
НИЕМ ДЛЯ АКТИВАЦИИ (98299PA030).

98299SA050

АДАПТЕР F
(ДЛЯ АКТИВАЦИИ)

• Используется для активации преднатяжи-
теля поясной лямки ремня безопасности.
• Используется вместе с ПРИСПОСОБЛЕ-
НИЕМ ДЛЯ АКТИВАЦИИ (98299PA030).

98299PA030

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ АКТИВА-
ЦИИ

• Используется для активации преднатяжи-
теля.
• Используется вместе с АДАПТЕРОМ D ДЛЯ
АКТИВАЦИИ (98299FE010/98299SA010).

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Насадка TORX

®

 T50

Используется для снятия и установки узла замка ремня безопасности.

Тестер цепей

Предназначен для измерения сопротивления и напряжения.

ST98299SA010

ST98299SA050

ST98299PA030
