AB(diag)-118

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ (МЕЖДУ БЛО-
КОМ УПРАВЛЕНИЯ СИСТЕМОЙ ПОДУШЕК БЕЗО-
ПАСНОСТИ И ДАТЧИКОМ ЛЕВОЙ БОКОВОЙ ПО-
ДУШКИ БЕЗОПАСНОСТИ).
1) Отсоедините разъемы (AB17, AB6, AB18) от бло-
ка управления системой подушек безопасности.
2) Подсоедините разъем (1AG) диагностического
жгута проводов AG к разъемам (AB17, AB6, AB18).
3) Отсоедините разъем (AB23) датчика левой боко-
вой подушки безопасности от разъема (1AI) диагнос-
тического жгута проводов AI.
4) Отсоедините разъем (2AI) диагностического жгу-
та проводов AI от разъема (1V) диагностического
жгута проводов V.
5) Подсоедините разъем (2V) диагностического
жгута проводов V к разъему (AB23).
6) Измерьте сопротивление между разъемом (5AG)
диагностического жгута проводов AG и разъемом
(3V) диагностического жгута проводов V.

Разъемы и клеммы

(5AG) № 10 — (3V) № 1:
(5AG) № 8 — (3V) № 2:

Составляет ли ве-
личина сопротив-
ления менее
10 Ом?

Переходите к шагу 5. Замените как задний

жгут проводов систе-
мы подушек безопас-
ности, так и жгут
проводов кузова.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ (МЕЖДУ ДАТЧИ-
КОМ ЛЕВОЙ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОС-
ТИ И ДАТЧИКОМ ЛЕВОЙ ПОДУШКИ-ШТОРКИ БЕ-
ЗОПАСНОСТИ).
Измерьте сопротивление между разъемом (3V) диа-
гностического жгута проводов V и массой кузова, а
также сопротивление между разъемом (5AG) диа-
гностического жгута проводов AG и разъемом (3V)
диагностического жгута проводов V.

Разъемы и клеммы

(3V) № 2 — Масса кузова:
(3V) № 1 — Масса кузова:
(5AG) № 10 — (5AG) № 8:

Составляет ли ве-
личина сопротив-
ления 1 МОм или
более?

Переходите к шагу 6. Замените как задний

жгут проводов систе-
мы подушек безопас-
ности, так и жгут
проводов кузова.

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ
ПОДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли
на дисплее тот же
самый КДН?

Переходите к шагу 7. Переходите к шагу 8.

ЗАМЕНА ДАТЧИКА ЛЕВОЙ БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ И ПРОВЕРКА БЛОКА УПРАВЛЕ-
НИЯ СИСТЕМОЙ ПОДУШЕК БЕЗОПАСНОСТИ
ПОСЛЕ ЗАМЕНЫ.
<См. AB-26, СНЯТИЕ, Датчик боковой подушки бе-
зопасности.>
1) Подсоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки.
4) Считайте КДН.

Система работает
нормально?

Переходите к шагу 8. Замените датчик ле-

вой подушки-шторки
безопасности. <См.
AB-27, СНЯТИЕ, Дат-
чик подушки-шторки
безопасности.>Если
неисправность со-
храняется даже пос-
ле замены датчика,
замените блок уп-
равления системой
подушек безопаснос-
ти. <См. AB-24, СНЯ-
ТИЕ, Блок управле-
ния системой поду-
шек безопасности.>

Шаг

Проверка

Да

Нет

AB(diag)-119

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

AT:КДН F8 ОШИБКА СВЯЗИ ШИНЫ ВСПОМОГАТЕЛЬНОГО ДАТЧИКА

ОПРЕДЕЛЕНИЯ УРОВНЯ БЕЗОПАСНОСТИ

ПРИМЕЧАНИЕ:
Чтобы получить подробную информацию о КДН F8 обратитесь к сведениям по КДН FA. <См.
AB(diag)-120, КДН FА ОШИБКА СВЯЗИ ШИНЫ ВСПОМОГАТЕЛЬНОГО ДАТЧИКА ОПРЕДЕЛЕНИЯ
УРОВНЯ БЕЗОПАСНОСТИ, Таблица диагностики с кодами неисправностей.>

AU:КДН F9 ОШИБКА СВЯЗИ ШИНЫ ВСПОМОГАТЕЛЬНОГО ДАТЧИКА

ОПРЕДЕЛЕНИЯ УРОВНЯ БЕЗОПАСНОСТИ

ПРИМЕЧАНИЕ:
Чтобы получить подробную информацию о КДН F9 обратитесь к сведениям по КДН FA. <См.
AB(diag)-120, КДН FА ОШИБКА СВЯЗИ ШИНЫ ВСПОМОГАТЕЛЬНОГО ДАТЧИКА ОПРЕДЕЛЕНИЯ
УРОВНЯ БЕЗОПАСНОСТИ, Таблица диагностики с кодами неисправностей.>

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли
какой-либо другой
КДН?

Проверьте КДН, ис-
пользуя “Список ко-
дов диагностики не-
исправностей (КДН)”.
<См. AB(diag)-43,
Список кодов диа-
гностики неисправ-
ностей (КДН).>

Завершите проведе-
ние диагностики.

Шаг

Проверка

Да

Нет

AB(diag)-120

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

AV:КДН FA ОШИБКА СВЯЗИ ШИНЫ ВСПОМОГАТЕЛЬНОГО ДАТЧИКА

ОПРЕДЕЛЕНИЯ УРОВНЯ БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Разрыв цепи или короткое замыкание в жгуте проводов вспомогательного датчика опре-
деления уровня безопасности.
• Неисправность вспомогательного датчика определения уровня безопасности.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините провод массы от ак-
кумулятора и выждите не менее 20 секунд.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пред-
натяжителя поясной лямки ремня безопасности, поворотного разъема рулевой колонки,
блока управления и датчика вновь подсоедините каждую деталь и убедитесь, что предуп-
реждающая лампа работает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности, разъемы преднатяжителей рем-
ней безопасности и разъемы преднатяжителей поясной лямки ремней безопасности водите-
ля и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности, разъем преднатяжителя ремня безопасности и разъем преднатяжите-
ля поясной лямки ремня безопасности.

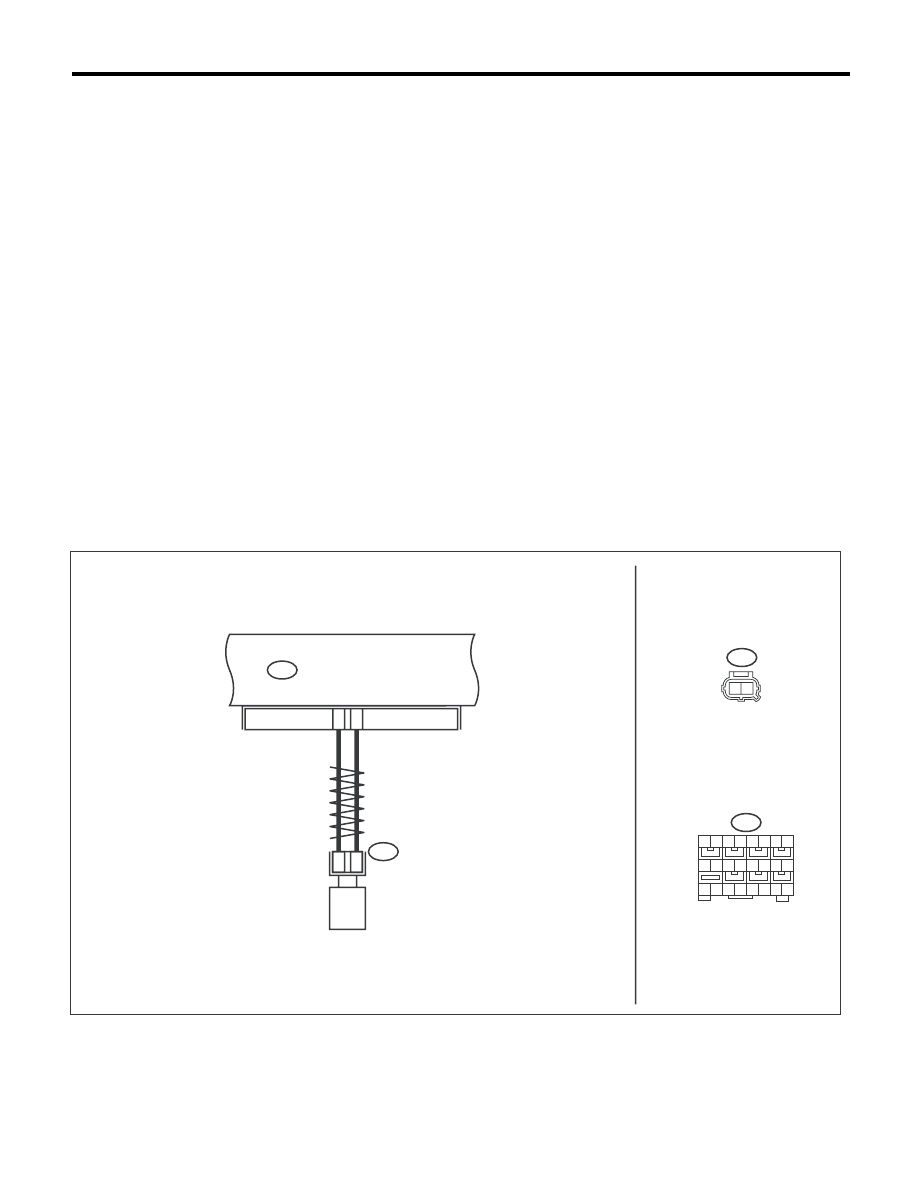

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB-01819

AB17

AB41

1 2

AB17

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16

17 18 19 20 21 22 23 24

БЛОК УПРАВЛЕНИЯ
СИСТЕМЫ ПОДУШЕК
БЕЗОПАСНОСТИ

ВСПОМОГАТЕЛЬНЫЙ
АВАРИЙНЫЙ ДАТЧИК

AB(diag)-121

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪ-
ЕМАХ.
Проверьте надежность контактов в разъемах
(AB17) и (AB41) между блоком управления системой
подушек безопасности и вспомогательным датчи-
ком определения уровня безопасности.

Выявлена ли не-
надежность кон-
такта?

Замените как задний жгут
проводов системы подушек
безопасности, так и жгут
проводов кузова.

Переходите к
шагу 2.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ (МЕЖДУ БЛО-
КОМ УПРАВЛЕНИЯ СИСТЕМОЙ ПОДУШЕК БЕЗО-
ПАСНОСТИ И ЗАПАСНЫМ ВСПОМОГАТЕЛЬНЫМ
ДАТЧИКОМ).
1) Переведите выключатель зажигания в положе-
ние OFF, отсоедините провод массы от аккумулято-
ра и выждите не менее 20 секунд.
2) Отсоедините разъемы (AB21) и (AB26) от пред-
натяжителя ремня безопасности.
3) Отсоедините разъемы (AB31, AB33) от модуля
подушки-шторки безопасности.
4) Отсоедините разъем (AB30) от преднатяжителя
поясной лямки ремня безопасности (правого).
5) Отсоедините разъемы (AB19), (AB20), (AB24) и
(AB25) от модуля боковой подушки безопасности.
6) Отсоедините разъемы (AB17, AB6, AB18) от бло-
ка управления системой подушек безопасности.
7) Подсоедините разъем (1AG) диагностического
жгута проводов AG к разъемам (AB17, AB6, AB18).
8) Отсоедините разъем (AB41) от запасного вспо-
могательного датчика и подсоедините к разъему
(1H) диагностического жгута проводов H.
9) Измерьте сопротивление между разъемом (5AG)
диагностического жгута проводов AG и разъемом
(3H) диагностического жгута проводов Н.

Разъемы и клеммы

(5AG) № 9 — (3H) № 5:
(5AG) № 11 — (3H) № 6:

Составляет ли ве-
личина сопротив-
ления менее 10
Ом?

Переходите к шагу 3.

Замените как
задний жгут
проводов сис-
темы подушек
безопасности,
так и жгут про-
водов кузова.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ (МЕЖДУ БЛО-
КОМ УПРАВЛЕНИЯ СИСТЕМОЙ ПОДУШЕК БЕЗО-
ПАСНОСТИ И ЗАПАСНЫМ ВСПОМОГАТЕЛЬНЫМ
ДАТЧИКОМ).
Измерьте сопротивление между разъемом (5AG)
диагностического жгута проводов AG и массой кузо-
ва, а также сопротивление между разъемом (5AG)
диагностического жгута проводов AG и разъемом
(3H) диагностического жгута проводов H.

Разъемы и клеммы

(5AG) № 9 — Масса кузова:
(5AG) № 11 — Масса кузова:
(5AG) № 9 — (5AG) № 11:

Составляет ли ве-
личина сопротив-
ления 1 МОм или
более?

Переходите к шагу 4.

Замените как
задний жгут
проводов сис-
темы подушек
безопасности,
так и жгут про-
водов кузова.
