AB(diag)-110

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ (МЕЖДУ БЛО-
КОМ УПРАВЛЕНИЯ СИСТЕМОЙ ПОДУШЕК БЕЗО-
ПАСНОСТИ И ДАТЧИКОМ ПРАВОЙ БОКОВОЙ ПО-
ДУШКИ БЕЗОПАСНОСТИ).
1) Отсоедините разъемы (AB17, AB6, AB18) от бло-
ка управления системой подушек безопасности.
2) Подсоедините разъем (1AG) диагностического
жгута проводов AG к разъемам (AB17, AB6, AB18).
3) Отсоедините разъем (AB28) датчика правой бо-
ковой подушки безопасности от разъема (1AI) диа-
гностического жгута проводов AI.
4) Отсоедините разъем (2AI) диагностического жгу-
та проводов AI от разъема (1V) диагностического
жгута проводов V.
5) Подсоедините разъем (AB28) датчика правой бо-
ковой подушки безопасности и разъем (2V) диагнос-
тического жгута проводов V.
6) Измерьте сопротивление между разъемом (5AG)
диагностического жгута проводов AG и разъемом
(3V) диагностического жгута проводов V.

Разъемы и клеммы

(5AG) № 16 — (3V) № 2:
(5AG) № 14 — (3V) № 1:

Составляет ли
величина сопро-
тивления менее
10 Ом?

Переходите к шагу 5. Замените как задний

жгут проводов систе-
мы подушек безопас-
ности, так и жгут про-
водов кузова.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ (МЕЖДУ БЛО-
КОМ УПРАВЛЕНИЯ СИСТЕМОЙ ПОДУШЕК БЕЗО-
ПАСНОСТИ И ДАТЧИКОМ ПРАВОЙ БОКОВОЙ ПО-
ДУШКИ БЕЗОПАСНОСТИ).
Измерьте сопротивление между разъемом (5AG)
диагностического жгута проводов AG и массой кузо-
ва, а также сопротивление между разъемом (5AG)
диагностического жгута проводов AG и разъемом
(3V) диагностического жгута проводов V.

Разъемы и клеммы

(5AG) № 16 — Масса кузова:
(5AG) № 14 — Масса кузова:
(5AG) № 16 — (5AG) № 14:

Составляет ли
величина сопро-
тивления 1 МОм
или более?

Переходите к шагу 6. Замените как задний

жгут проводов систе-
мы подушек безопас-
ности, так и жгут про-
водов кузова.

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ ПО-
ДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается
ли на дисплее
тот же самый
КДН?

Переходите к шагу 7. Переходите к шагу 8.

ЗАМЕНА ДАТЧИКА ПРАВОЙ БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ И ПРОВЕРКА БЛОКА УПРАВЛЕ-
НИЯ СИСТЕМОЙ ПОДУШЕК БЕЗОПАСНОСТИ
ПОСЛЕ ЗАМЕНЫ.
<См. AB-26, СНЯТИЕ, Датчик боковой подушки безо-
пасности.>
1) Подсоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки.
4) Считайте КДН.

Система работа-
ет нормально?

Переходите к шагу 8. Замените датчик пра-

вой подушки-шторки
безопасности. <См.
AB-27, СНЯТИЕ, Дат-
чик подушки-шторки
безопасности.>Если
неисправность сохра-
няется даже после за-
мены датчика, замени-
те блок управления
системой подушек бе-
зопасности. <См. AB-
24, СНЯТИЕ, Блок уп-
равления системой по-
душек безопасности.>

Шаг

Проверка

Да

Нет

AB(diag)-111

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

AN:КДН F1 ОШИБКА СВЯЗИ ШИНЫ ДАТЧИКА

ЛЕВОЙ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ

ПРИМЕЧАНИЕ:
Чтобы получить подробную информацию о КДН F1 обратитесь к сведениям по КДН F4. <См.
AB(diag)-112, КДН F4 ОШИБКА СВЯЗИ ШИНЫ ДАТЧИКА ЛЕВОЙ БОКОВОЙ ПОДУШКИ БЕЗОПАС-
НОСТИ, Таблица диагностики с кодами неисправностей.>

AO:КДН F2 ОШИБКА СВЯЗИ ШИНЫ ДАТЧИКА

ЛЕВОЙ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ

ПРИМЕЧАНИЕ:
Чтобы получить подробную информацию о КДН F2 обратитесь к сведениям по КДН F4. <См.
AB(diag)-112, КДН F4 ОШИБКА СВЯЗИ ШИНЫ ДАТЧИКА ЛЕВОЙ БОКОВОЙ ПОДУШКИ БЕЗОПАС-
НОСТИ, Таблица диагностики с кодами неисправностей.>

AP:КДН F3 ОШИБКА СВЯЗИ ШИНЫ ДАТЧИКА

ЛЕВОЙ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ

ПРИМЕЧАНИЕ:
Чтобы получить подробную информацию о КДН F3 обратитесь к сведениям по КДН F4. <См.
AB(diag)-112, КДН F4 ОШИБКА СВЯЗИ ШИНЫ ДАТЧИКА ЛЕВОЙ БОКОВОЙ ПОДУШКИ БЕЗОПАС-
НОСТИ, Таблица диагностики с кодами неисправностей.>

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается
ли какой-либо
другой КДН?

Проверьте КДН, ис-
пользуя “Список ко-
дов диагностики не-
исправностей (КДН)”.
<См. AB(diag)-43,
Список кодов диа-
гностики неисправ-
ностей (КДН).>

Завершите проведе-
ние диагностики.

Шаг

Проверка

Да

Нет

AB(diag)-112

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

AQ:КДН F4 ОШИБКА СВЯЗИ ШИНЫ ДАТЧИКА

ЛЕВОЙ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Разрыв или короткое замыкание в жгуте проводов шины левой боковой подушки безопас-
ности.
• Неисправность датчика левой боковой подушки безопасности или датчика левой подушки-
шторки безопасности.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините провод массы от ак-
кумулятора и выждите не менее 20 секунд.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пред-
натяжителя поясной лямки ремня безопасности, поворотного разъема рулевой колонки,
блока управления и датчика вновь подсоедините каждую деталь и убедитесь, что предуп-
реждающая лампа работает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности и разъемы преднатяжителей
ремней безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности, разъем преднатяжителя ремня безопасности и разъем преднатяжите-
ля поясной лямки ремня безопасности.

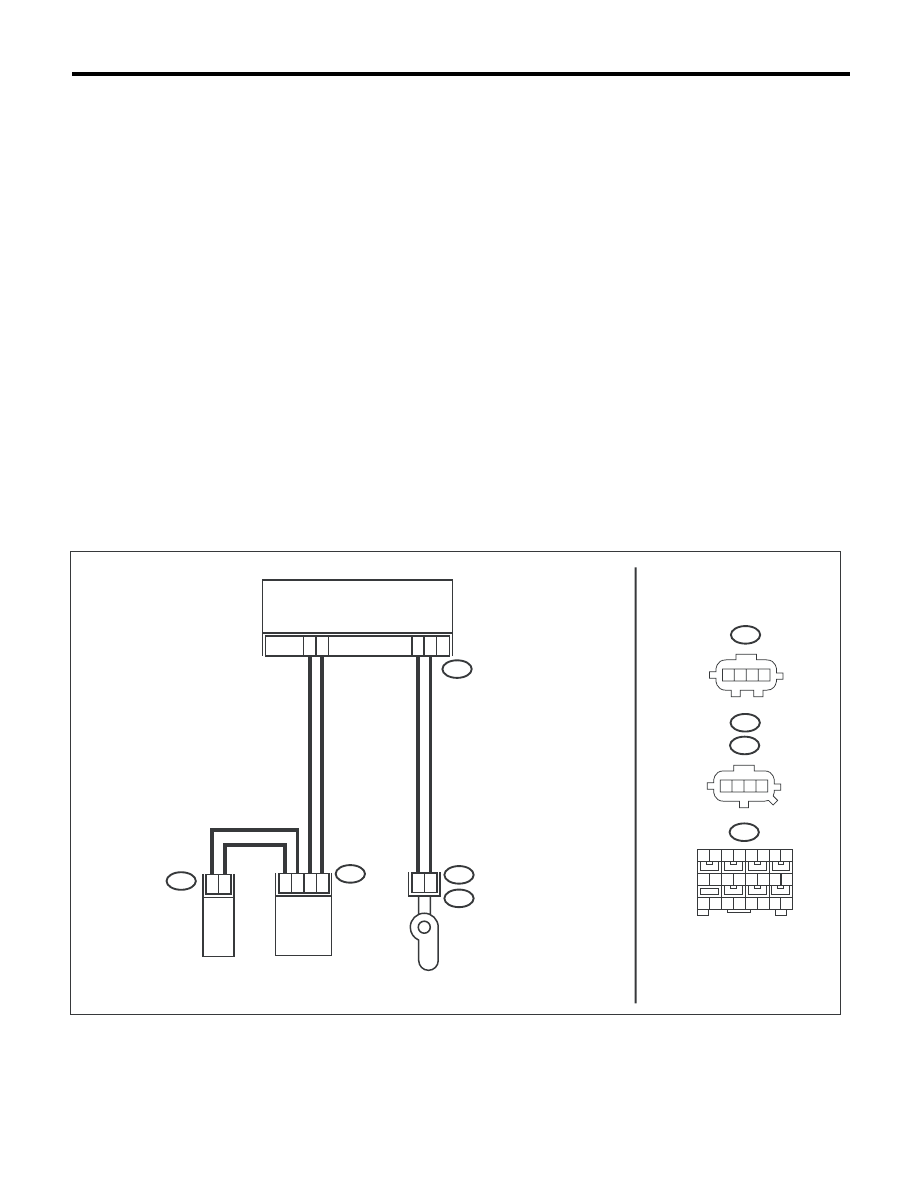

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB17

AB19

AB20

AB23

AB17

AB23

AB-01970

AB32

18 19 20 21 22 23 24

1 2 3 4

11 12 13 14

AB19

1 2 3 4

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ

ПОДУШЕК БЕЗОПАСНОСТИ

ЛЕВЫЙ ДАТЧИК

ПОДУШКИ-ШТОРКИ
(В ЗАДНЕЙ СТОЙКЕ)

ЛЕВЫЙ ДАТЧИК

БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

(В ЦЕНТРАЛЬНОЙ СТОЙКЕ)

МОДУЛЬ ЛЕВОЙ БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ

5 6 7 8

AB(diag)-113

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1 ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪ-

ЕМАХ.
Проверьте надежность контактов в разъемах
(AB17), (AB23) и (AB32) между блоком управления
системой подушек безопасности и датчиком левой
подушки-шторки безопасности.

Выявлена ли нена-
дежность контак-
та?

Замените как задний
жгут проводов систе-
мы подушек безопас-
ности, так и жгут про-
водов кузова.

Переходите к шагу 2.

2 ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИС-

ТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ (МЕЖДУ
БЛОКОМ УПРАВЛЕНИЯ СИСТЕМОЙ ПОДУШЕК
БЕЗОПАСНОСТИ И ДАТЧИКОМ ЛЕВОЙ БОКО-
ВОЙ ПОДУШКИ БЕЗОПАСНОСТИ).
1) Переведите выключатель зажигания в положе-
ние OFF, отсоедините провод массы от аккумуля-
тора и выждите не менее 20 секунд.
2) Отсоедините разъем (AB21) от преднатяжителя
левого ремня безопасности.
3) Отсоедините разъем (AB31) от модуля левой
подушки-шторки безопасности.
4) Отсоедините разъемы (AB19) и (AB20) от моду-
ля боковой подушки безопасности (левой).
5) Отсоедините разъемы (AB17, AB6, AB18) от бло-
ка управления системой подушек безопасности.
6) Подсоедините разъем (1AG) диагностического
жгута проводов AG к разъемам (AB17, AB6, AB18).
7) Отсоедините разъем (AB23) от датчика левой
боковой подушки безопасности и подсоедините
разъем (2V) диагностического жгута проводов V к
разъему (AB23).
8) Измерьте сопротивление между разъемом
(5AG) диагностического жгута проводов AG и разъ-
емом (3V) диагностического жгута проводов V.

Разъемы и клеммы

(5AG) № 10 — (3V) № 1:
(5AG) № 8 — (3V) № 2:

Составляет ли ве-
личина сопротивле-
ния менее 10 Ом?

Переходите к шагу 3. Замените как задний

жгут проводов систе-
мы подушек безопас-
ности, так и жгут про-
водов кузова.

3 ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИС-

ТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ (МЕЖДУ
БЛОКОМ УПРАВЛЕНИЯ СИСТЕМОЙ ПОДУШЕК
БЕЗОПАСНОСТИ И ДАТЧИКОМ ЛЕВОЙ БОКО-
ВОЙ ПОДУШКИ БЕЗОПАСНОСТИ).
Измерьте сопротивление между разъемом (5AG)
диагностического жгута проводов AG и массой ку-
зова, а также сопротивление между разъемом
(5AG) диагностического жгута проводов AG и разъ-
емом (3V) диагностического жгута проводов V.

Разъемы и клеммы

(5AG) № 10 — Масса кузова:
(5AG) № 8 — Масса кузова:
(5AG) № 10 — (5AG) № 8:

Составляет ли ве-
личина сопротивле-
ния 1 МОм или бо-
лее?

Переходите к шагу 4. Замените как задний

жгут проводов систе-
мы подушек безопас-
ности, так и жгут про-
водов кузова.
