Subaru Impreza (2008 год). Обслуживание и эксплуатация - часть 480

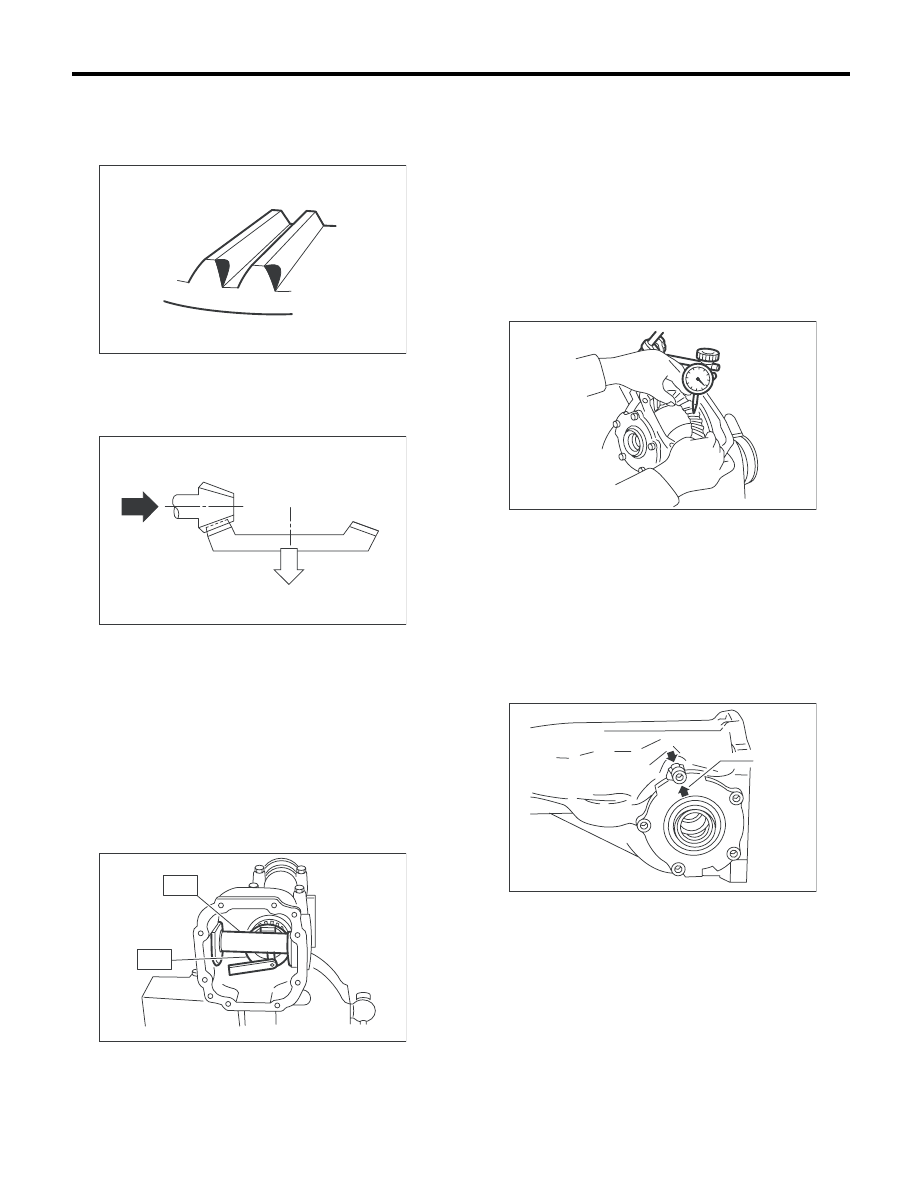

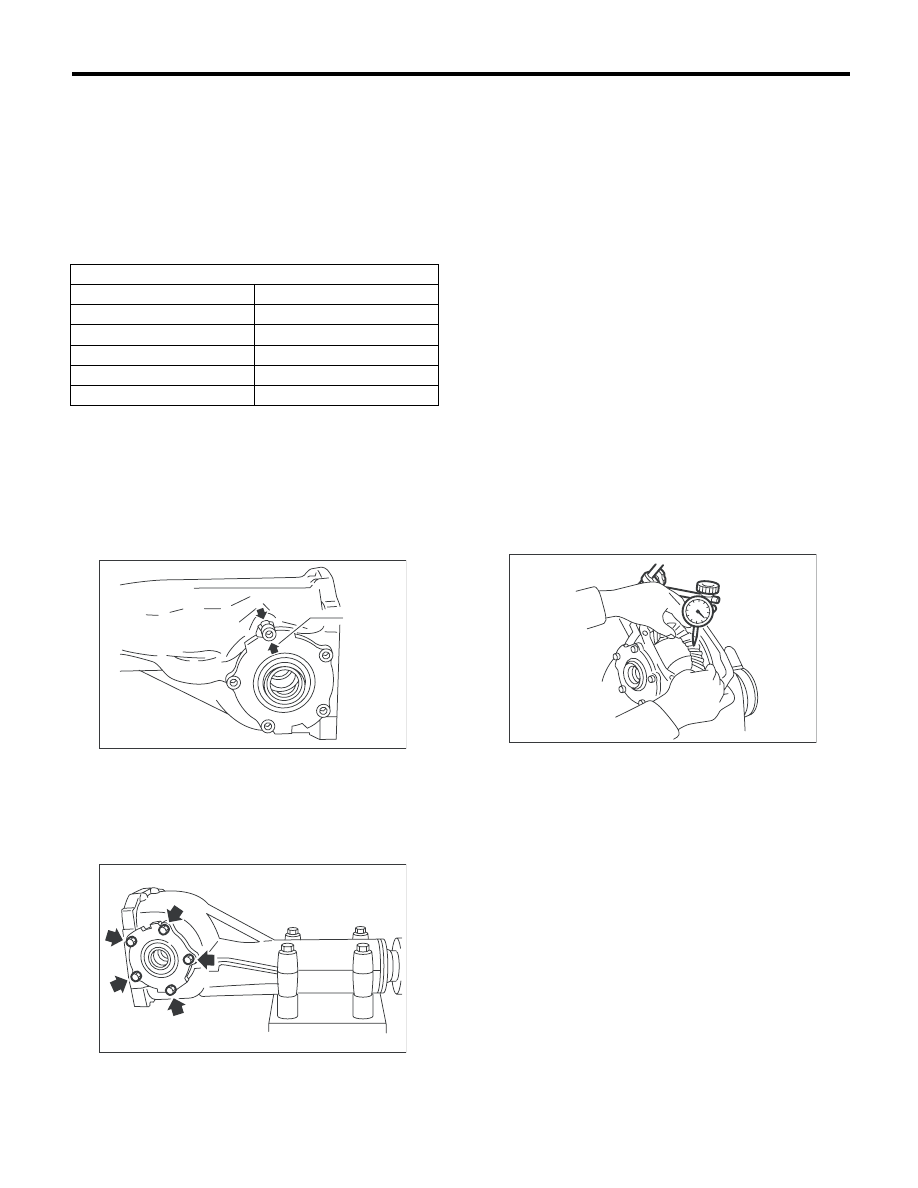

DI-40
Задний дифференциал (тип T)
ДИФФЕРЕНЦИАЛЫ
(3) Установите шайбы бокового держателя
и уплотнительное кольцо в тот же правый и
левый боковые держатели, в которые они
были установлены изначально.
ПРИМЕЧАНИЕ:
• Замените уплотнительное кольцо новым.
• Замените поврежденные или подвергшиеся
коррозии регулировочные шайбы боковых де-
ржателей новыми деталями той же толщины.
(4) При установке совместите стрелку на
картере дифференциала с отметкой на бо-
ковом держателе.
ПРИМЕЧАНИЕ:
Соблюдайте осторожность, чтобы не повре-
дить наружную обойму бокового подшипника
роликом подшипника.
(5) Затяните болт бокового держателя.
Момент затяжки:
10,5 Нм (1,1 кгс-м, 7,7 фунт-сила-фут)
(6) Измерьте зазор между гипоидной ведо-
мой и ведущей шестернями. Установите
магнитную подставку на картер дифферен-
циала. Совместите контактную точку ци-
ферблатного индикатора с поверхностью
зуба ведомой шестерни и сдвиньте ведо-
мую шестерню, удерживая на месте веду-
щую. Считайте показание, отображаемое
на циферблатном индикаторе. Если зазор
не соответствует стандартному диапазону,
отрегулируйте шайбу бокового держателя
следующим образом.
•Если зазор меньше 0,1 мм (0,004 дюйма):
Уменьшите толщину шайбы с задней сторо-
ны гипоидной ведомой шестерни и увеличь-
те толщину шайб со стороны зубьев гипоид-
ной ведомой шестерни.
•Если зазор превышает 0,2 мм (0,008 дюй-
ма):
Увеличьте толщину шайбы с задней сторо-
ны гипоидной ведомой шестерни и умень-
шите толщину шайб со стороны зубьев гипо-
идной ведомой шестерни.
Зазор:
0,10 — 0,20 мм (0,004 — 0,008 дюйма)
(7) Одновременно измерьте общий предва-
рительный натяг ведущей шестерни. По
сравнению с величиной сопротивления в
случае, когда корпус дифференциала не ус-
тановлен, если величина общего предвари-
тельного натяга выходит за нормативный
предел, отрегулируйте толщину регулиро-
вочных шайб держателей боковых подшип-
ников, увеличивая/уменьшая толщину обе-
их шайб одновременно.
Общий предварительный натяг:
20,7—54,4 Н (2,1 — 5,5 кгс, 4,7 — 12,2 фунт-
силы)
Регулировочная шайба держателя бокового подшипника
Номер детали
Толщина, мм (дюймов)
383475201
0,20 (0,0079)
383475202
0,25 (0,0098)
383475203
0,30 (0,0118)
383475204
0,40 (0,0157)
383475205
0,50 (0,0197)
(A) Стрелка
DI-00097
(A)
DI-00487
DI-00099
