5MT-4

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

5. УЗЕЛ ВХОДНОГО ВАЛА

Стопорное кольцо регулировки зазора ша-
рикоподшипника (внешнее 28):

0 — 0,12 мм (0 — 0,0047 дюйма)

Стопорное кольцо регулировки зазора ша-
рикоподшипника (внутреннее 68):

0 — 0,12 мм (0 — 0,0047 дюйма)

6. ПЕРВИЧНЫЙ ВАЛ

Зазор между стопорным кольцом (внешним
25) и ступицей синхронизатора:

0,060 — 0,100 мм (0,0024 — 0,0039 дюйма)

7. ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ
ЗАДНЕГО ХОДА

Регулировка положения промежуточного шес-
терни заднего хода

Зазор между промежуточной шестерней зад-
него хода и стенкой корпуса трансмиссии
(левый):

6,0 — 7,5 мм (0,236 — 0,295 дюйма)

После установки подходящего положения ры-
чага переключения заднего хода, отрегулируй-
те зазор, используя шайбы.

Зазор между промежуточной шестерней зад-
него хода и стенкой корпуса трансмиссии:

0 — 0,5 мм (0 — 0,020 дюйма)

Пружинное стопорное кольцо (Внешнее-28)

Номер детали

Толщина, мм (дюймов)

805028050

2,48 (0,0976)

805028060

2,56 (0,1008)

805028070

2,64 (0,1039)

Пружинное стопорное кольцо (Внутреннее 68)

Номер детали

Толщина, мм (дюймов)

805168020

1,84 (0,0724)

805168030

1,92 (0,0756)

806168040

2,00 (0,0787)

Пружинное стопорное кольцо (Внешнее-25)

Номер де-

тали

Толщина

мм (дюймов)

Номер дета-

ли

Толщина

мм (дюймов)

805025051

2,42 (0,0953)

805025055

2,62 (0,1031)

805025052

2,47 (0,0972)

805025056

2,67 (0,1051)

805025053

2,52 (0,0992)

805025057

2,72 (0,1071)

805025054

2,57 (0,1012)

805025058

2,37 (0,0933)

Рычаг переключения заднего хода

Номер детали

Метка

Комментарии

32820AA070

7

Дальше от стенки корпуса

32820AA080

8

Нормативное значение

32820AA090

9

Ближе к стенке корпуса

Шайба (20,5

×

 26

×

 t)

Номер де-

тали

Толщина, мм

(дюймов)

Номер де-

тали

Толщина, мм

(дюймов)

803020151

0,4 (0,016)

803020154

1,9 (0,075)

803020152

1,1 (0,043)

803020155

2,3 (0,091)

803020153

1,5 (0,059)

 —

 —

5MT-5

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

8. ВИЛКА И ШТОК ВКЛЮЧЕНИЯ
ПЕРЕДАЧИ

Выберите подходящую вилку включения, так
чтобы соединительная муфта и ведомая шес-
терня заднего хода располагались в центре
своих механизмов синхронизатора.

Торцевой зазор штока:

A: 3-я–4-я — 5-я

0,5 — 1,3 мм (0,020 — 0,051 дюйма)

B: 1-я–2-я — 3-я–4-я

0,4 — 1,4 мм (0,016 — 0,055 дюйма)

9. РАЗДАТОЧНАЯ КОРОБКА
ИЛИ ЗАДНИЙ КОРПУС

Регулировка нейтрального положения

Регулировка диска контроля заднего хода

Вилка переключения 1-й–2-й передачи

Номер детали

Метка

Комментарии

32804AA060

1

Приближает шестерню
1-й передачи на 0,2 мм
(0,008 дюйма).

32804AA070

Нет марки-

ровки

Нормативное значение

32804AA080

3

Приближает шестерню
2-й передачи на 0,2 мм
(0,008 дюйма).

Вилка переключения 3-й–4-й передачи

Номер детали

Метка

Комментарии

32810AA061

1

Приближает шестерню
4-й передачи на 0,2 мм
(0,008 дюйма).

32810AA071

Нет марки-

ровки

Нормативное значение

32810AA101

3

Приближает шестерню
3-й передачи на 0,2 мм
(0,008 дюйма).

Вилка переключения 5-й передачи

(модель без турбонаддува двигателя)

• идентификационная метка (розового цвета)

Номер детали

Метка

Комментарии

32812AA201

7

Приближает шестерню
5-й передачи на 0,2 мм
(0,008 дюйма)

32812AA211

Нет марки-

ровки

Нормативное значение

32812AA221

9

Отодвигает от шестерни
5-й передачи на 0,2 мм
(0,008 дюйма).

Вилка переключения 5-й передачи (модель с турбонад-

дувом) • идентификационная метка (синего цвета)

Номер детали

Метка

Комментарии

32812AA231

7

Приближает шестерню
5-й передачи на 0,2 мм
(0,008 дюйма)

32812AA241

Нет марки-

ровки

Нормативное значение

32812AA251

9

Отодвигает от шестерни
5-й передачи на 0,2 мм
(0,008 дюйма).

Подбор регулировочной шайбы

Номер детали

Толщина, мм (дюймов)

32190AA000

0,15 (0,0059)

32190AA010

0,30 (0,0118)

Направленный вал заднего хода

Номер детали

Метка

Комментарии

32188AA130

S

Нейтральное положение
ближе к 1-й передаче.

32188AA140

T

Нормативное значение

32188AA150

U

Нейтральное положение
ближе заднему ходу.

Диск контроля заднего хода

Номер

детали

Мет-

ка

Угол

θ

Комментарии

32189AA001

0

28°

Рычаг останавливается
ближе к 5-й передаче.

32189AA011

1

31°

Рычаг останавливается
ближе к 5-й передаче.

33189AA021

2

34°

Рычаг останавливается в
центре.

32189AA031

3

37°

Рычаг останавливается
ближе к задней передаче.

32189AA041

4

40°

Рычаг останавливается
ближе к задней передаче.

5MT-6

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

10.УЗЕЛ УДЛИНИТЕЛЯ

Предварительный натяг (нормативный раз-
мер выступания) конического роликового
подшипника:

0,15 — 0,25 мм (0,006 — 0,010 дюйма)

ПРИМЕЧАНИЕ:
Убедитесь, что значение находится в пределах
предварительного натяга.

Упорная шайба бокового зазора межосевого
дифференциала:

0,15 — 0,35 мм (0,0059 — 0,0138 дюйма)

11.ПЕРЕДНИЙ ДИФФЕРЕНЦИАЛ

Зазор между коническим зубчатым колесом
и сателлитом:

0,13 — 0,18 мм (0,0051 — 0,0071 дюйма)

12.ВЕДУЩАЯ ШЕСТЕРНЯ
РАЗДАТОЧНОЙ КОРОБКИ

Зазор пружинного стопорного кольца (Вне-
шнее-30) к шарикоподшипнику:

0,01 — 0,15 мм (0,0004 — 0,0059 дюйма)

Упорная шайба (50

×

 61

×

 t)

Номер детали

Толщина, мм (дюймов)

803050060

0,50 (0,0197)

803050061

0,55 (0,0217)

803050062

0,60 (0,0236)

803050063

0,65 (0,0256)

803050064

0,70 (0,0276)

803050065

0,75 (0,0295)

803050066

0,80 (0,0315)

803050067

0,85 (0,0335)

803050068

0,90 (0,0354)

803050069

0,95 (0,0374)

803050070

1,00 (0,0394)

803050071

1,05 (0,0413)

803050072

1,10 (0,0433)

803050073

1,15 (0,0453)

803050074

1,20 (0,0472)

803050075

1,25 (0,0492)

803050076

1,30 (0,0512)

803050077

1,35 (0,0531)

803050078

1,40 (0,0551)

803050079

1,45 (0,0571)

Упорная шайба

Номер детали

Толщина, мм (дюймов)

803036050

0,9 (0,035)

803036054

1,0 (0,039)

803036051

1,1 (0,043)

803036055

1,2 (0,047)

803036052

1,3 (0,051)

803036056

1,4 (0,055)

803036053

1,5 (0,059)

803036057

1,6 (0,063)

803036058

1,7 (0,067)

Шайба (38,1

×

 50

×

 t)

Номер

детали

Толщина

мм (дюймов)

Номер

детали

Толщина

мм (дюймов)

803038021

0,925 — 0,950

(0,0364 —

0,0374)

803038023

1,025 — 1,050

(0,0404 —

0,0413)

803038022

0,975 — 1,000

(0,0384 —

0,0394)

 —

 —

Пружинное стопорное кольцо (Внешнее-30)

Номер детали

Толщина, мм (дюймов)

805030041

1,53 (0,0602)

805030042

1,65 (0,0650)

805030043

1,77 (0,0697)

5MT-7

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

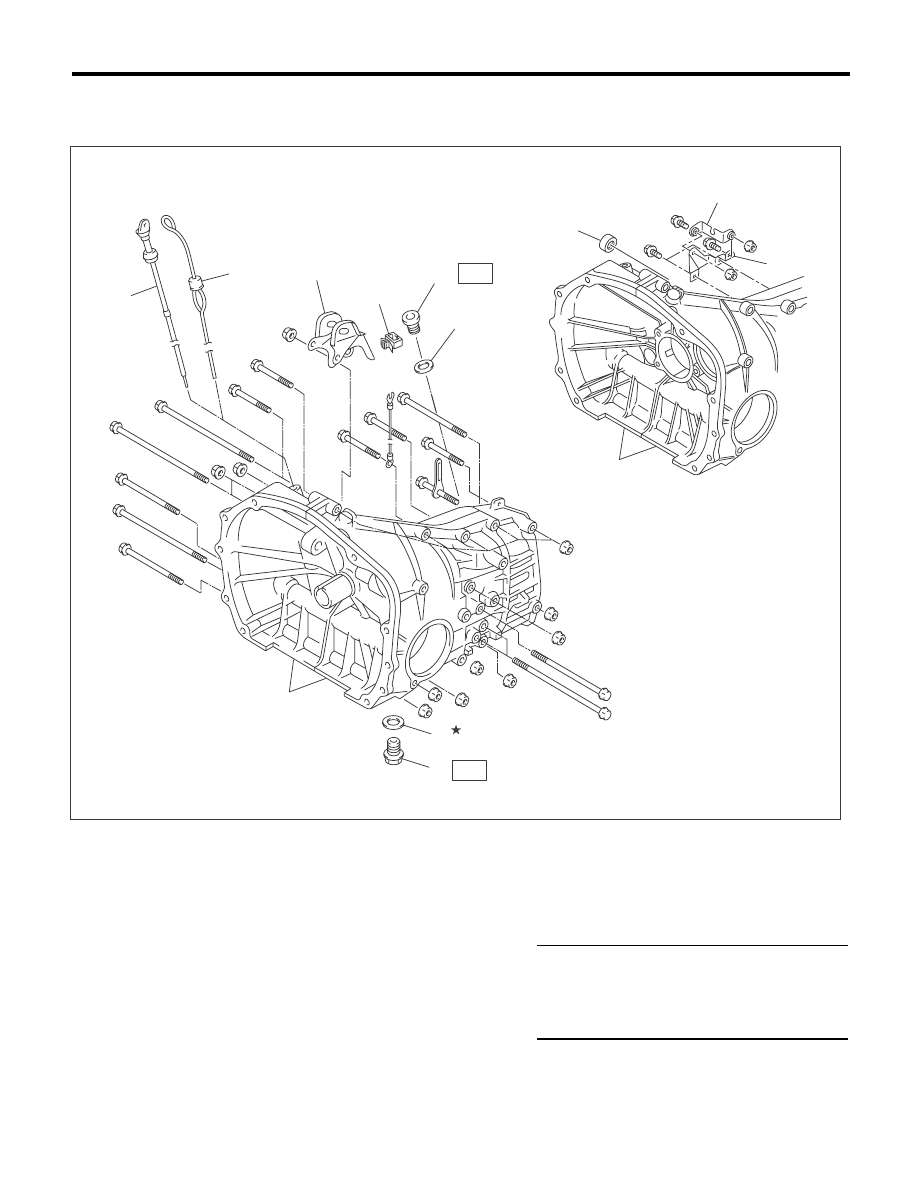

B: УЗЕЛ

1. КОРПУС ТРАНСМИССИИ

(1)

Узел корпуса трансмис-
сии (Однодиапазонная)

(8)

Щуп уровня масла (модель без
турбонаддува)

(13)

Кронштейн троса высших-низших пере-
дач B (Двухдиапазонная трансмиссия)

(9)

Щуп уровня масла (модель с тур-
бонаддувом)

(2)

Прокладка

(10)

Сальник (двухдиапазонная
трансмиссия)





(3)

Сливная пробка

(11)

Узел корпуса трансмиссии
(Двухдиапазонная трансмиссия)

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(4)

Прокладка

T1: 44 (4,5, 32,5) (Алюминиевая прокладка)

(5)

Заглушка

(12)

Кронштейн троса высших-низ-
ших передач A (Двухдиапазон-
ная трансмиссия)



70 (7,1, 51,6) (Медная прокладка)

(6)

Хомут

T2: 60 (6,1, 44,3)

(7)

Кронштейн гасителя про-
дольной раскачки

MT-01678

T1

(3)

(1)

(2)

(6)

(7)

(9)

(8)

(5)

(4)

T2

(12)

(10)

(11)

(13)
