4AT(diag)-69

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

T: КДН P0768 ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА

“D” ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обрыв или короткое замыкание в выходной сигнальной цепи электромагнитного клапана тормоза
низших и задних передач.
ПРИЗНАК НЕИСПРАВНОСТИ:
Передачи не переключаются.

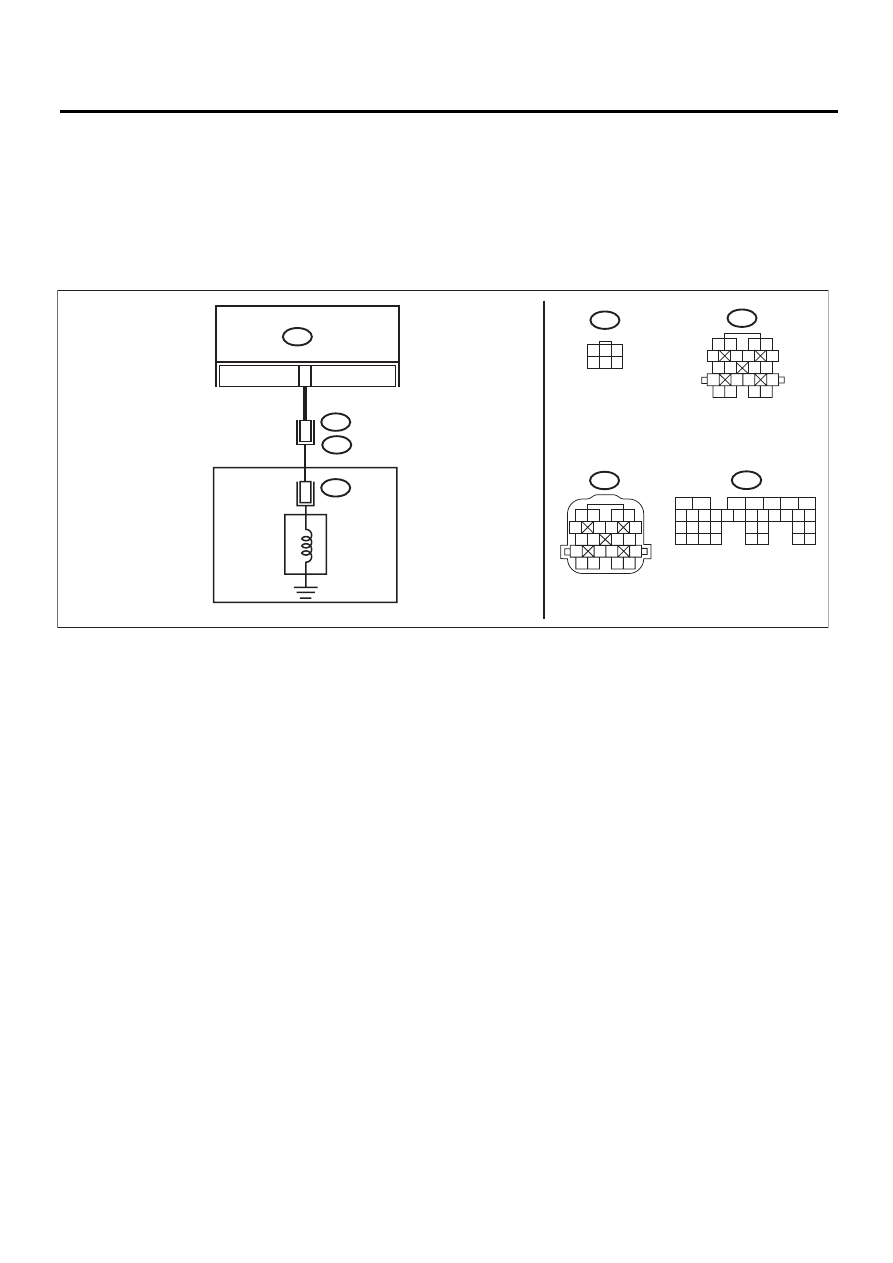

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AT-04314

5

B54

B11

AT12

T4

TCM

B11

1

2

3 4

5

6 7

8

9

13

14 15

20

19

17

16

10

11 12

18

16

AT12

1

3

4 5 6

2

1

2

3

4

5

6

7

8

9

13

14

15

20 19

17

16

10

11

12

18

T4

B54

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

ЭЛЕКТРОМАГНИТНЫЙ



КЛАПАН НИЗШИХ

ПЕРЕДА

Ч И ЗАДНЕГ

О Х

ОДА

ТРАНСМИССИЯ

4AT(diag)-70

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ TCM И
ТРАНСМИССИЕЙ.
1) Переведите замок зажигания в положение OFF.
2) Отсоедините разъемы трансмиссии и TCM.
3) Измерьте сопротивление жгута проводов между
разъемом TCM и разъемом трансмиссии.

Разъемы и клеммы

(B54) № 5 — (B11) № 6:

Сопротивление со-
ставляет менее 1 Ом?

Переходите к шагу 2. Устраните раз-

рыв цепи в жгуте
проводов между
TCM и разъемом
трансмиссии.

2

ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ TCM И
МАССОЙ КУЗОВА.
Измерьте сопротивление в жгуте проводов между
разъемом TCM и массой кузова.

Разъемы и клеммы

(B54) № 5 — Масса кузова:

Сопротивление со-
ставляет 1 МОм или
более?

Переходите к шагу 3. Устраните корот-

кое замыкание в
жгуте проводов
между TCM и
разъемом транс-
миссии.

3

ПРОВЕРКА ЭЛЕКТРОМАГНИТНОГО КЛАПАНА
ТОРМОЗА НИЗШИХ ПЕРЕДАЧ И ЗАДНЕГО ХОДА.
Измерьте сопротивление между клеммами разъема
трансмиссии.

Разъемы и клеммы

(T4) № 6 — № 20:

Сопротивление в диа-
пазоне 2,0 — 4,5 Ом?

Переходите к шагу 4. Переходите к ша-

гу 7.

4

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА TCM ПРИ ПО-
МОЩИ SUBARU SELECT MONITOR.
1) Подсоедините все разъемы.
2) Подсоедините Subaru Select Monitor к разъему ка-
нала передачи данных.
3) Запустите двигатель.
4) Установите выключатель электропитания Subaru
Select Monitor в положение ON.
5) Прогрейте трансмиссию, пока температура ATF
не достигнет примерно 80°C (176°F).

ПРИМЕЧАНИЕ:
Если температура окружающего воздуха падает ни-
же 0°С (32°F), то необходимо проехать на автомоби-
ле для разогрева ATF до рабочей температуры.
6) Остановите двигатель.
7) Поверните замок зажигания в положение ON.
8) Установите рычаг селектора в положение “N”.
9) Считайте данные “R/B Duty” (Коэффициент за-
полнения импульсов сигнала тормоза низших пере-
дач и заднего хода) при помощи Subaru Select Monitor.

Измеренное значение
составляет 100%?

Переходите к шагу 5. Переходите к ша-

гу 6.

5

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА TCM ПРИ ПО-
МОЩИ SUBARU SELECT MONITOR.
1) Поднимите автомобиль на подъемнике.
2) Переведите рычаг селектора в диапазон "1".
Медленно увеличивайте скорость автомобиля до 15
км/ч (9 миль/час), а затем отпустите педаль акселе-
ратора.

ПРИМЕЧАНИЕ:
Из-за разницы скоростей вращения задних и пере-
дних колес включится предупреждающая лампа
ABS, однако это не является признаком каких-либо
неисправностей. После завершения контрольной
диагностики AT, выполните процедуру очистки памя-
ти встроенной системы самодиагностики ABS или
VDC.
3) Считайте данные “R/B Duty” (Коэффициент за-
полнения импульсов сигнала тормоза низших пере-
дач и заднего хода).

Измеренное значение
составляет 55%?

Даже если мигает
контрольная лампа
Power, в данное вре-
мя цепь в нормаль-
ном состоянии. При-
чиной может быть
временный плохой
контакт в разъеме
или жгуте жгута про-
водов. Отремонти-
руйте жгут жгута
проводов или разъем
в TCM и трансмис-
сии.

Переходите к ша-
гу 6.

4AT(diag)-71

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

6

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.

Плохой контакт в це-
пи электромагнитного
клапана тормоза низ-
ших передач и задне-
го хода?

Устраните плохой
контакт.

Замените TCM.
<См. 4AT-66,
Блок управления
трансмиссией
(TCM).>

7

ПРОВЕРКА ЭЛЕКТРОМАГНИТНОГО КЛАПАНА
ТОРМОЗА НИЗШИХ ПЕРЕДАЧ И ЗАДНЕГО ХОДА (В
ТРАНСМИССИИ).
1) Снимите разъем трансмиссии с кронштейна.
2) Слейте ATF.

ОСТОРОЖНО:
Не сливайте ATF, пока жидкость не остынет.
3) Снимите масляный картер и отключите разъем от
электромагнитного клапана тормоза низших передач
и заднего хода.
4) Измерьте сопротивление между разъемом элект-
ромагнитного клапана тормоза низших передач и
заднего хода и массой трансмиссии.

Разъемы и клеммы

(AT12) № 1 — Масса трансмиссии:

Сопротивление в диа-
пазоне 2,0 — 4,5 Ом?

Переходите к шагу 8. Замените элект-

ромагнитный
клапан тормоза
низших передач и
заднего хода.
<См. 4AT-61, Кор-
пус управляюще-
го клапана.>

8

ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ ТРАНС-
МИССИЕЙ И ЭЛЕКТРОМАГНИТНЫМ КЛАПАНОМ
ТОРМОЗА НИЗШИХ ПЕРЕДАЧ И ЗАДНЕГО ХОДА.
Измерьте сопротивление между электромагнитным
клапаном тормоза низших передач и заднего хода и
разъемом трансмиссии.

Разъемы и клеммы

(T4) № 6 — (AT12) № 1:

Сопротивление со-
ставляет менее 1 Ом?

Переходите к шагу 9. Устраните раз-

рыв в жгуте про-
водов между
электромагнит-
ным клапаном
тормоза низших
передач и задне-
го хода и разъ-
емом трансмис-
сии.

9

ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ ТРАНС-
МИССИЕЙ И ЭЛЕКТРОМАГНИТНЫМ КЛАПАНОМ
ТОРМОЗА НИЗШИХ ПЕРЕДАЧ И ЗАДНЕГО ХОДА.
Измерьте сопротивление жгута проводов между
разъемом трансмиссии и массой трансмиссии.

Разъемы и клеммы

(T4) № 6 — Масса трансмиссии:

Сопротивление со-
ставляет 1 МОм или
более?

Даже если мигает
контрольная лампа
Power, в данное вре-
мя цепь в нормаль-
ном состоянии. При-
чиной может быть
временный плохой
контакт в разъеме
или жгуте жгута про-
водов. Отремонти-
руйте жгут жгута
проводов или разъем
в электромагнитном
клапане тормоза низ-
ших передач и задне-
го хода и трансмис-
сии.

Устраните корот-
кое замыкание в
жгуте проводов
между электро-
магнитным кла-
паном тормоза
низших передач и
заднего хода и
разъемом транс-
миссии.

Шаг

Проверка

Да

Нет

4AT(diag)-72

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

U: КДН P0801 ЦЕПЬ УПРАВЛЕНИЯ ЗАПРЕТОМ ЗАДНЕГО ХОДА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправен электромагнитный клапан блокировки переключения передач, разрыв или короткое
замыкание цепи управления запретом заднего хода
ПРИЗНАК НЕИСПРАВНОСТИ:
• Передача переключается из диапазона “N” в диапазон “P” на скорости 20 км/ч (12 миль/час) и выше.
• Передача не переключается из диапазона “N” в диапазон “R”.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AT-04539

TCM

3

B54

E

B117

4
5

B117

1

2

3 4 5 6

B54

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

СОЛЕНОИД БЛОКИРОВКИ
ПЕРЕКЛЮЧЕНИЯ
