VDC(diag)-50

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

H: КДН С0028 СИГНАЛ ДАТЧИКА СКОРОСТИ ЗАДНЕГО ЛЕВОГО КОЛЕСА

СИСТЕМЫ ABS

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Искажение сигнала датчика скорости колеса системы ABS (помехи, ненормативная величина сиг-
нала и т.д.)
• Неисправность разъема жгута проводов
ПРИЗНАК НЕИСПРАВНОСТИ:
• Не работает система ABS.
• Не работает система VDC.

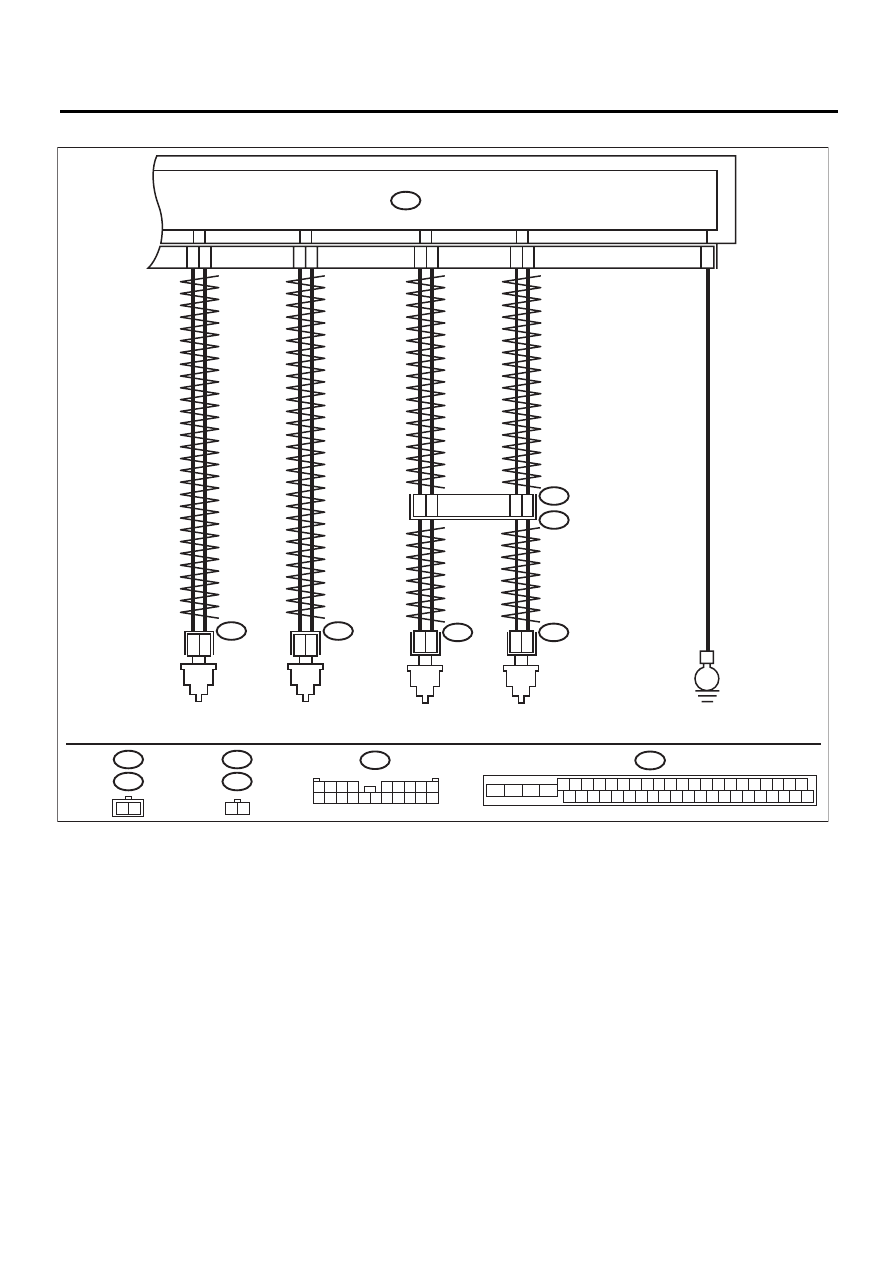

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

4

3

1

26

27

2

25

B98

R72

R2

E

1

2

15

14

6

5

R73

1

2

B6

B15

R73

R72

1

2

1 2

2 1

6

5

B310

2

1

B15

B6

VDCCM & H/U

B310

4 5 6 7 8 9

26 27 28 29 30

2 3

1

31 32 33 34 35 36

10 11

14 15 16 17 18 19

37 38 39 40

12 13

41 42 43 44 45 46

20 21

23

24

22

25

VDC00501

B98

1 2 3

4 5 6 7

8 9 10 11 12 13 14 15 16

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ДАТЧИК СКОРОСТИ

ПЕРЕДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ПЕРЕДНЕГО ПРАВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ЗАДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ЗАДНЕГО ПРАВОГО

КОЛЕСА СИСТЕМЫ ABS

VDC(diag)-51

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

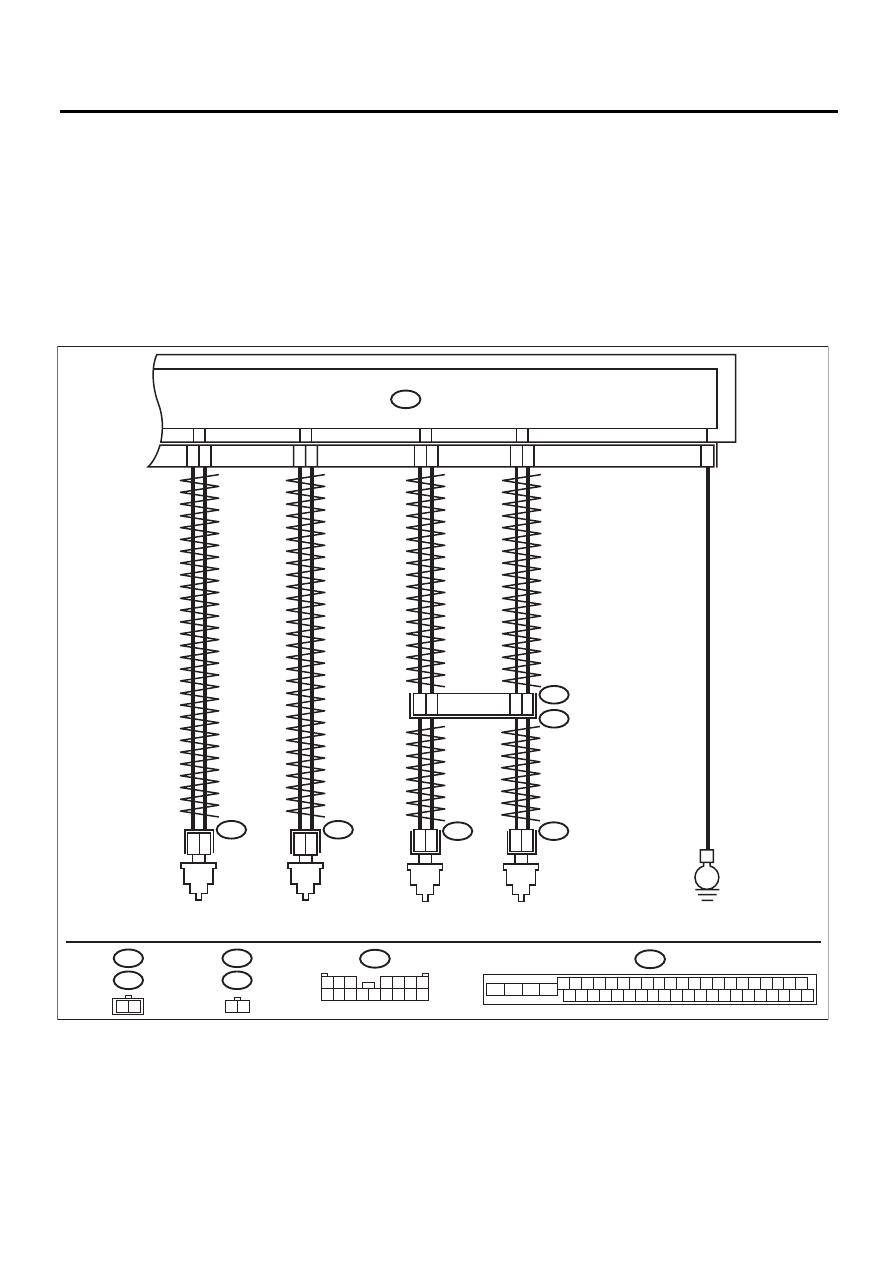

• Модель с правосторонним управлением

4

3

1

26

27

2

25

B98

R72

R2

E

1

2

19

1

8

8

7

R73

1

2

B6

B15

R73

R72

1

2

1 2

2 1

6

5

B310

2

1

B15

B6

B98

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

VDCCM & H/U

B310

4 5 6 7 8 9

26 27 28 29 30

2 3

1

31 32 33 34 35 36

10 11

14 15 16 17 18 19

37 38 39 40

12 13

41 42 43 44 45 46

20 21

23

24

22

25

VDC00476

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ДАТЧИК СКОРОСТИ

ПЕРЕДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ЗАДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ЗАДНЕГО ПРАВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ПЕРЕДНЕГО ПРАВОГО

КОЛЕСА СИСТЕМЫ ABS

VDC(diag)-52

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА
ДАТЧИКА СКОРОСТИ КОЛЕСА СИСТЕ-
МЫ ABS С ПОМОЩЬЮ SUBARU SELECT
MONITOR.
1) Выберите на экране дисплея Subaru
Select Monitor пункт {Current Data Display
& Save} (Отображение и сохранение теку-
щих данных).
2) Считайте значение выходного сигнала
неисправного датчика скорости колеса
системы ABS.

Изменяется ли скорость,
отображаемая на дисплее, в
соответствии с показаниями
спидометра при ускорении/
замедлении, когда руль уста-
новлен в положении прямоли-
нейного движения?

Переходите к шагу 2. Переходите к шагу 7.

2

ПРОВЕРКА НАДЕЖНОСТИ КОНТАК-
ТОВ В РАЗЪЕМЕ.
Переведите выключатель зажигания в
положение OFF.

Выявлен ли плохой контакт в
разъемах между VDCCM&H/U
и датчиком скорости колеса
системы ABS?

Устраните неисправ-
ность в разъеме.

Переходите к шагу 3.

3

ПРОВЕРКА ПРИЧИНЫ ПОМЕХ ПРИ
ПРИЕМЕ СИГНАЛА.
Убедитесь в том, что радиоэлектронные
устройства и электрические компоненты
установлены правильно.

Правильно ли установлены
радиоэлектронные устройс-
тва и электрические компо-
ненты?

Переходите к шагу 4. Правильно установи-

те радиоэлектрон-
ные устройства и
электрические ком-
поненты.

4

ПРОВЕРКА ПРИЧИНЫ ПОМЕХ ПРИ
ПРИЕМЕ СИГНАЛА.
Проверьте, установлены ли вблизи жгута
проводов датчика источники помех (та-
ких как антенна).

Установлены ли источники
помех?

Установите источни-
ки помех дальше от
жгута проводов дат-
чика.

Переходите к шагу 5.

5

ПРОВЕРКА VDCCM&H/U.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки. <См.
VDC(diag)-25, ПРОЦЕДУРА, Режим про-
верки.>
4) Считайте КДН.

Отображается ли на дисплее
тот же самый КДН?

Замените только
VDCCM. <См. VDC-
10, ЗАМЕНА, Блок
управления системы
VDC и гидравличес-
кий блок управления
(VDCCM&H/U).>

Переходите к шагу 6.

6

ПРОВЕРКА НАЛИЧИЯ ДРУГИХ КДН.

Отображается ли какой-либо
другой КДН?

Проведите диагнос-
тику в соответствии
с КДН.

Причиной являются
временные шумовые
помехи.

7

ПРОВЕРКА УСТАНОВКИ ДАТЧИКА
СКОРОСТИ КОЛЕСА СИСТЕМЫ ABS.

Затянут ли болт крепления
датчика скорости колеса сис-
темы ABS с моментом 7,5 Нм
(0,76 кгс-м, 5,5 фунт-сила-
фут)?

Переходите к шагу 8. Затяните болты креп-

ления датчика скоро-
сти колеса системы
ABS.

8

ПРОВЕРКА СИГНАЛА ДАТЧИКА СКО-
РОСТИ КОЛЕСА СИСТЕМЫ ABS.
1) Установите датчик скорости колеса
системы ABS.
2) Подготовьте осциллограф.
3) Проверьте датчик скорости колеса
системы ABS. <См. ABS-15, ДАТЧИК
СКОРОСТИ КОЛЕСА СИСТЕМЫ ABS,
ПРОВЕРКА, Датчик скорости заднего ко-
леса системы ABS.>

Отображается ли на осцил-
лографе сигнал с формой,
аналогичной форме, показан-
ной на рисунке, при медлен-
ном вращении колеса? Отоб-
ражается ли на осциллогра-
фе повторный сигнал с
формой, аналогичной форме,
показанной на рисунке, при
медленном вращении колеса
с одинаковой скоростью еще
на один оборот или более?

Переходите к шагу
10.

Переходите к шагу 9.

VDC(diag)-53

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

9

ПРОВЕРКА СИГНАЛА ДАТЧИКА СКО-
РОСТИ КОЛЕСА СИСТЕМЫ ABS ИЛИ
МАГНИТНОГО ШИФРАТОРА.

Нет ли на наконечнике датчи-
ка скорости колеса системы
ABS или магнитном шифрато-
ре инородных предметов или
повреждений?

Тщательно удалите
загрязнения. Кроме
того, замените дат-
чик скорости колеса
системы ABS или
магнитный шифра-
тор, являющийся
частью узла подшип-
ника ступицы, в слу-
чае их повреждения.

Переходите к шагу
10.

10 ПРОВЕРКА ПРИЧИНЫ ПОМЕХ ПРИ

ПРИЕМЕ СИГНАЛА.
Убедитесь в том, что радиоэлектронные
устройства и электрические компоненты
установлены правильно.

Правильно ли установлены
радиоэлектронные устройс-
тва и электрические компо-
ненты?

Переходите к шагу
11.

Правильно установи-
те радиоэлектрон-
ные устройства и
электрические ком-
поненты.

11 ПРОВЕРКА ПРИЧИНЫ ПОМЕХ ПРИ

ПРИЕМЕ СИГНАЛА.
Проверьте, установлены ли вблизи жгута
проводов датчика источники помех (та-
ких как антенна).

Установлены ли источники
помех?

Переходите к шагу
12.

Установите источни-
ки помех дальше от
жгута проводов дат-
чика.

12 ПРОВЕРКА VDCCM&H/U.

1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки. <См.
VDC(diag)-25, ПРОЦЕДУРА, Режим про-
верки.>
4) Считайте КДН.

Отображается ли на дисплее
тот же самый КДН?

Замените только
VDCCM. <См. VDC-
10, ЗАМЕНА, Блок
управления системы
VDC и гидравличес-
кий блок управления
(VDCCM&H/U).>

Переходите к шагу
13.

13 ПРОВЕРКА НАЛИЧИЯ ДРУГИХ КДН.

Отображается ли какой-либо
другой КДН?

Проведите диагнос-
тику в соответствии
с КДН.

Причиной являются
временные шумовые
помехи.

ПРИМЕЧАНИЕ:
То, что предупрежда-
ющая лампа системы
ABS при этом все вре-
мя продолжает го-
реть, является нор-
мой.  Для выключения
предупреждающей
лампы системы ABS,
совершите поездку
на автомобиле со ско-
ростью не менее 12
км/ч (7 миль/ч). Обя-
зательно совершите
такую поездку и убе-
дитесь в том, что пре-
дупреждающая лам-
па выключилась.

Шаг

Проверка

Да

Нет
