VDC(diag)-46

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

D: КДН C0027 РАЗРЫВ ИЛИ КОРОТКОЕ ЗАМЫКАНИЕ В ЦЕПИ ДАТЧИКА

СКОРОСТИ ЗАДНЕГО ЛЕВОГО КОЛЕСА СИСТЕМЫ ABS

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Неисправность датчика скорости колеса системы ABS (обрыв провода, слишком высокое вход-
ное напряжение)
• Неисправность разъема жгута проводов
ПРИЗНАК НЕИСПРАВНОСТИ:
• Не работает система ABS.
• Не работает система VDC.

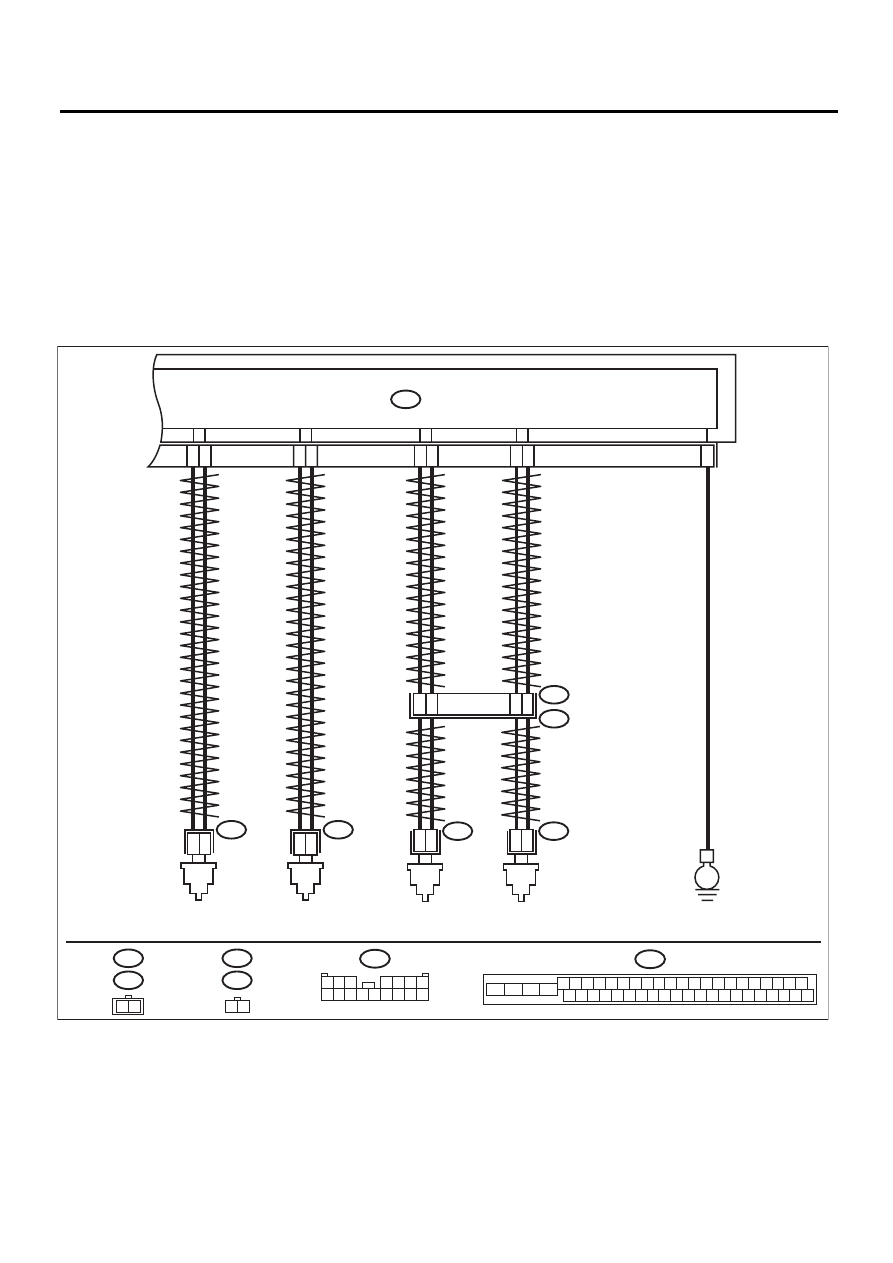

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

4

3

1

26

27

2

25

B98

R72

R2

E

1

2

15

14

6

5

R73

1

2

B6

B15

R73

R72

1

2

1 2

2 1

6

5

B310

2

1

B15

B6

VDCCM & H/U

B310

4 5 6 7 8 9

26 27 28 29 30

2 3

1

31 32 33 34 35 36

10 11

14 15 16 17 18 19

37 38 39 40

12 13

41 42 43 44 45 46

20 21

23

24

22

25

VDC00501

B98

1 2 3

4 5 6 7

8 9 10 11 12 13 14 15 16

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ДАТЧИК СКОРОСТИ

ПЕРЕДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ПЕРЕДНЕГО ПРАВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ЗАДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ЗАДНЕГО ПРАВОГО

КОЛЕСА СИСТЕМЫ ABS

VDC(diag)-47

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

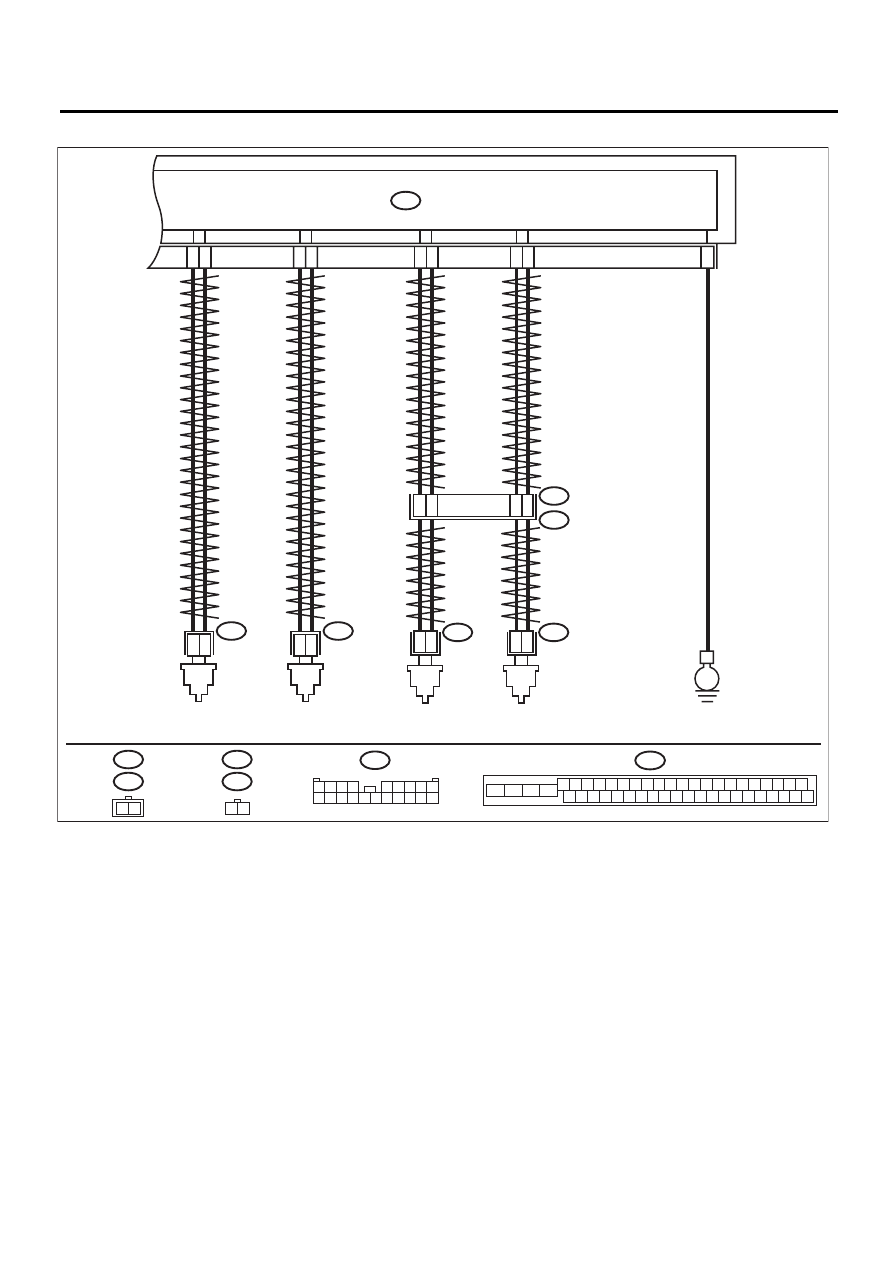

• Модель с правосторонним управлением

4

3

1

26

27

2

25

B98

R72

R2

E

1

2

19

1

8

8

7

R73

1

2

B6

B15

R73

R72

1

2

1 2

2 1

6

5

B310

2

1

B15

B6

B98

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

VDCCM & H/U

B310

4 5 6 7 8 9

26 27 28 29 30

2 3

1

31 32 33 34 35 36

10 11

14 15 16 17 18 19

37 38 39 40

12 13

41 42 43 44 45 46

20 21

23

24

22

25

VDC00476

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ДАТЧИК СКОРОСТИ

ПЕРЕДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ЗАДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ЗАДНЕГО ПРАВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ПЕРЕДНЕГО ПРАВОГО

КОЛЕСА СИСТЕМЫ ABS

VDC(diag)-48

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪЕМЕ.
Проверьте контакт в разъеме между VDCCM&H/U и дат-
чиком скорости колеса системы ABS.

Выявлен ли плохой
контакт?

Устраните неис-
правность в разъ-
еме.

Переходите к ша-
гу 2.

2

ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ МЕЖДУ
VDCCM&H/U И ДАТЧИКОМ СКОРОСТИ КОЛЕСА СИС-
ТЕМЫ ABS.
1) Отсоедините разъем (B310) от VDCCM&H/U.
2) Отсоедините разъем от датчика скорости колеса сис-
темы ABS.
3) Измерьте сопротивление между разъемом
VDCCM&H/U и разъемом датчика скорости колеса систе-
мы ABS.

Разъемы и клеммы

КДН C0021

(B310) № 6 — (B6) № 1:
(B310) № 5 — (B6) № 2:

КДН C0023

(B310) № 1 — (B15) № 1:
(B310) № 26 — (B15) № 2:

КДН C0025

(B310) № 3 — (R72) № 1:
(B310) № 4 — (R72) № 2:

КДН C0027

(B310) № 2 — (R73) № 1:
(B310) № 27 — (R73) № 2:

Составляет ли со-
противление менее
чем 0,5 Ом?

Переходите к ша-
гу 3.

Устраните неис-
правность в разъ-
еме жгута прово-
дов между
VDCCM&H/U и
датчиком скоро-
сти колеса систе-
мы ABS.

3

ПРОВЕРКА ЖГУТА ПРОВОДОВ НА НАЛИЧИЕ КОРОТ-
КОГО ЗАМЫКАНИЯ НА МАССУ.
Измерьте сопротивление между разъемом VDCCM&H/U
и массой кузова.

Разъемы и клеммы

КДН C0021

(B310) № 6 — Масса кузова:

КДН C0023

(B310) № 1 — Масса кузова:

КДН C0025

(B310) № 4 — Масса кузова:

КДН C0027

(B310) № 27 — Масса кузова:

Составляет ли со-
противление 1 MОм
или более?

Переходите к ша-
гу 4.

Устраните неис-
правность в разъ-
еме жгута прово-
дов между
VDCCM&H/U и
датчиком скоро-
сти колеса систе-
мы ABS.

4

ПРОВЕРКА ЦЕПИ ЭЛЕКТРОПИТАНИЯ ДАТЧИКА СКО-
РОСТИ КОЛЕСА СИСТЕМЫ ABS.
1) Присоедините разъем VDCCM&H/U.
2) Переведите выключатель зажигания в положение ON.
3) Измерьте напряжение между разъемом датчика ско-
рости колеса системы ABS и массой кузова.

Разъемы и клеммы

КДН C0021

(B6) № 2 (+) — Масса кузова (–):

КДН C0023

(B15) № 2 (+) — Масса кузова (–):

КДН C0025

(R72) № 1 (+) — Масса кузова (–):

КДН C0027

(R73) № 1 (+) — Масса кузова (–):

Напряжение состав-
ляет 5 — 16 В?

Переходите к ша-
гу 6.

Переходите к ша-
гу 5.

VDC(diag)-49

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

E: КДН С0022 СИГНАЛ ДАТЧИКА СКОРОСТИ ПЕРЕДНЕГО ПРАВОГО

КОЛЕСА СИСТЕМЫ ABS

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН C0028 “СИГНАЛ ДАТЧИКА
СКОРОСТИ ЗАДНЕГО ЛЕВОГО КОЛЕСА СИСТЕМЫ ABS”. <См. VDC(diag)-50, КДН C0028 СИГНАЛ
ДАТЧИКА СКОРОСТИ ЗАДНЕГО ЛЕВОГО КОЛЕСА СИСТЕМЫ ABS, Процедура диагностики с ис-
пользованием кодов диагностики неисправностей (КДН).>

F: КДН С0024 СИГНАЛ ДАТЧИКА СКОРОСТИ ПЕРЕДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ ABS

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН C0028 “СИГНАЛ ДАТЧИКА
СКОРОСТИ ЗАДНЕГО ЛЕВОГО КОЛЕСА СИСТЕМЫ ABS”. <См. VDC(diag)-50, КДН C0028 СИГНАЛ
ДАТЧИКА СКОРОСТИ ЗАДНЕГО ЛЕВОГО КОЛЕСА СИСТЕМЫ ABS, Процедура диагностики с ис-
пользованием кодов диагностики неисправностей (КДН).>

G: КДН С0026 СИГНАЛ ДАТЧИКА СКОРОСТИ ЗАДНЕГО ПРАВОГО

КОЛЕСА СИСТЕМЫ ABS

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН C0028 “СИГНАЛ ДАТЧИКА
СКОРОСТИ ЗАДНЕГО ЛЕВОГО КОЛЕСА СИСТЕМЫ ABS”. <См. VDC(diag)-50, КДН C0028 СИГНАЛ
ДАТЧИКА СКОРОСТИ ЗАДНЕГО ЛЕВОГО КОЛЕСА СИСТЕМЫ ABS, Процедура диагностики с ис-
пользованием кодов диагностики неисправностей (КДН).>

5

ПРОВЕРКА ЦЕПИ ЭЛЕКТРОПИТАНИЯ VDCCM&H/U.
1) Переведите выключатель зажигания в положение
OFF.
2) Отсоедините разъем VDCCM&H/U.
3) Переведите выключатель зажигания в положение ON.
4) Измерьте напряжение между клеммами разъема
VDCCM&H/U.

Разъемы и клеммы

(B310) № 28 (+) — (B310) № 25 (–):

Напряжение состав-
ляет 10 — 15 В?

Переходите к ша-
гу 6.

Проверьте гене-
ратор, аккумуля-
тор и цепь пита-
ния VDCCM&H/U.

6

ПРОВЕРКА СИГНАЛА ДАТЧИКА
СКОРОСТИ КОЛЕСА СИСТЕМЫ ABS.
1) Установите датчик скорости колеса системы ABS.
2) Подготовьте осциллограф.
3) Проверьте датчик скорости колеса системы ABS.
<См. ABS-16, ДАТЧИК СКОРОСТИ КОЛЕСА СИСТЕМЫ
ABS, ПРОВЕРКА, Датчик скорости заднего колеса систе-
мы ABS.>

Имеет ли сигнал ту
же форму, что пока-
зана на рисунке?

Переходите к ша-
гу 7.

Замените датчик
скорости колеса
системы ABS.

7

ПРОВЕРКА VDCCM&H/U.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки. <См. VDC(diag)-25,
ПРОЦЕДУРА, Режим проверки.>
4) Считайте КДН.

Отображается ли на
дисплее тот же са-
мый КДН?

Замените только
VDCCM. <См.
VDC-10, ЗАМЕНА,
Блок управления
системы VDC и
гидравлический
блок управления
(VDCCM&H/U).>

Переходите к ша-
гу 8.

8

ПРОВЕРКА НАЛИЧИЯ ДРУГИХ КДН.

Отображается ли
какой-либо другой
КДН?

Проведите диа-
гностику в соот-
ветствии с КДН.

Причиной явля-
ются временные
шумовые помехи.

Шаг

Проверка

Да

Нет
