Subaru Legacy (2008 год). Обслуживание и эксплуатация - часть 862





VDC(diag)-18

Subaru Select Monitor

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

3. РЕЖИМ ОЧИСТКИ ПАМЯТИ

1) На экране дисплея «Main Menu» (Главное меню) выберите пункт {Each System Check} (Проверка
каждой системы).
2) На экране дисплея «System Selection Menu» (Меню выбора систем), выберите пункт {Brake
Control} (Управление тормозной системой).
3) Нажмите клавишу ОК после того как на дисплее появится {VDC}.
4) На экране дисплея «Brake Control Diagnosis» (Диагностика управления тормозной системой) вы-
берите пункт {Clear Memory} (Очистка памяти).
5) Когда на экране появится сообщение “Clear Memory?” (Очистить память?), нажмите клавишу
“YES” (Да).
6) Когда на дисплее появятся сообщения «Done» (Выполнено) и «Turn ignition switch OFF» (Переве-
дите выключатель зажигания в положение OFF), переведите выключатель зажигания в положение
OFF.

ПРИМЕЧАНИЕ:
Для ознакомления с детальным описанием процедуры см. раздел "Приложение для ПК Subaru
Select Monitor".

VDC(diag)-19

Subaru Select Monitor

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

4. ФУНКЦИОНАЛЬНАЯ ПРОВЕРКА

5. ЗАФИКСИРОВАННЫЕ ДАННЫЕ

ПРИМЕЧАНИЕ:
• На экране дисплея отображаются данные, зафиксированные на момент возникновения неис-
правности.
• Каждый раз при возникновении неисправности, в виде зафиксированных данных в памяти сохра-
няется информация о последней по времени неисправности.
• Если зафиксированные данные введены в память некорректно (по причине падения напряжения,
подаваемого на VDCCM, и т.д.), то КДН, отображаемый на дисплее Subaru Select Monitor, сопровож-
дается знаком “?”. Это указывает на сомнительность показания.

Дисплей

Содержание

Индекс №

ABS Sequence Control Mode

Непрерывное управление работой клапанов и
электродвигателя насоса для циклового управ-
ления системой ABS.

<См. ABS-11, Цикловое управление сис-

темы ABS.>

VDC Check Mode

Непрерывное приведение в действие клапанов
и электродвигателя насоса, для выполнения
последовательной проверки системы VDC.

<См. VDC-13, Цикловое управление

системой VDC.>

Set mode
Str.A.Sen.N&Lat.GSen.0p

Установка датчика угла поворота рулевого ко-
леса в нейтральное положение и датчика боко-
вого ускорения на нулевую точку.

<См. VDC-18, Датчик угла поворота ру-

левого колеса.>

Дисплей

Содержание

Steer Angle Sensor Op

Отображается угол поворота, определяемый датчиком угла поворота рулевого колеса.

Yaw Rate Sensor Output

Отображается угловая скорость, определяемая датчиком угловой скорости рыскания.

Abnormal Lateral G Sensor output

Отображается поперечное ускорение автомобиля, определяемое датчиком бокового
ускорения.

Pressure Sensor Output

Отображается давление тормозной жидкости, определяемое датчиком давления.

Vehicle Speed

Отображается скорость автомобиля, рассчитанная блоком управления системы VDC.

FR WheelSpeed

Отображается скорость колеса, определяемая датчиком скорости правого переднего
колеса системы ABS, выраженная в км/ч или миль/ч.

FL Wheel Speed

Отображается скорость колеса, определяемая датчиком скорости левого переднего
колеса системы ABS, выраженная в км/ч или миль/ч.

RR WheelSpeed

Отображается скорость колеса, определяемая датчиком скорости правого заднего ко-
леса системы ABS, выраженная в км/ч или миль/ч.

RL WheelSpeed

Отображается скорость колеса, определяемая датчиком скорости левого заднего ко-
леса системы ABS, выраженная в км/ч или миль/ч.

Accel. Opening Angle

Отображается степень нажатия педали акселератора.

Engine Speed

Отображается частота вращения двигателя на момент возникновения неисправности.

Gear Position

Отображается передача, включенная в момент возникновения неисправности.

ABS_CM Power Voltage

Отображается напряжение, подаваемое на блок управления системы VDC.

Steering angle flag

Отображается, определен ли абсолютный угол датчика угла поворота рулевого колеса.

E/G Control Stop Flag

Отображается сигнал команды управления двигателем.

VDC Control Flag

Отображается состояние управления системы VDC.

EBD Control Flag

Отображается состояние управления системы EBD.

TCS Control Flag

Отображается состояние управления системы TCS.

ABS Control Flag

Отображается рабочее состояние системы ABS.

OFF Switch Detection

Отображается состояние включения/выключения системы VDC водителем.

Brake Switch

Отображается состояние включения/выключения датчика нажатия педали тормоза.

VDC(diag)-20

Subaru Select Monitor

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

6. ВЫБОР ПАРАМЕТРОВ

ОСТОРОЖНО:
• Для выбора параметров требуется Subaru
Select Monitor.
• Эта функция может быть использована
для замены части VDC&H/U и VDCCM.

ПРИМЕЧАНИЕ:
• Если VDCCM заменен на новый, обязательно
проведите процедуру выбора/регистрации па-
раметров VDCCM, используя эту функцию.
• Чтобы убедиться в правильности ввода мо-
дели, обратитесь к “табличке номера модели”,
прикрепленной к автомобилю. <См. ID-2,
ИДЕНТИФИКАЦИЯ, Идентификация.>
• Если выбранная модель введена неправиль-
но, возможен повторный ввод.
• Если регистрация не осуществлена, появля-
ется КДН “Parameter selection error” (Ошибка
выбора параметров), одновременно с этим за-
жигаются предупреждающие лампы систем
ABS/EBD/VDC .
1) Подсоедините Subaru Select Monitor.
2) На экране дисплея «Main Menu» (Главное
меню) выберите пункт {Each System Check}
(Проверка каждой системы).
3) На экране дисплея «System Selection Menu»
(Меню выбора систем), выберите пункт {Brake
Control} (Управление тормозной системой).
4) Нажмите клавишу ОК после того как на дис-
плее появится {VDC}.
5) На экране дисплея «Brake Control Diagnosis»
(Диагностика управления тормозной системой)
выберите пункт {Parameter Selection} (Выбор
параметров).
6) Проверьте номер модели, указанный на таб-
личке номера модели. <См. ID-2, ИДЕНТИФИ-
КАЦИЯ, Идентификация.>
7) Введите буквенно-цифровой код используе-
мой модели, включающий в себя 7 знаков, за-
тем нажмите клавишу [Enter].
8) Когда на экране появится экран подтверж-
дения ввода информации об автомобиле, про-
верьте правильность выбора модели и типа,
затем нажмите клавишу [OK].

ПРИМЕЧАНИЕ:
Если отображенная на экране информация о
модели и типе автомобиля неверна, повторите
процедуру регистрации заново, нажав предва-
рительно клавишу [OK].
9) После выбора параметров и процедуры ре-
гистрации необходимо выполнить процедуру
"Clear Memory" (Очистка памяти), поскольку в
памяти сохранился КДН “Parameter selection
failure” (Ошибка выбора параметров).

7. ПОДТВЕРЖДЕНИЕ ПАРАМЕТРОВ

ПРИМЕЧАНИЕ:
Данные параметров, зарегистрированных в
VDCCM, отображаются на дисплее.
1) Подсоедините Subaru Select Monitor.
2) На экране дисплея «Main Menu» (Главное
меню) выберите пункт {Each System Check}
(Проверка каждой системы).
3) На экране дисплея «System Selection Menu»
(Меню выбора систем), выберите пункт {Brake
Control} (Управление тормозной системой).
4) Нажмите клавишу ОК после того как на дис-
плее появится {VDC}.
5) На экране дисплея «Brake Control Diagnosis»
(Диагностика управления тормозной системой)
выберите пункт {Parameter Check} (Проверка
параметров).
6) На экране дисплея {Parameter Check} (Про-
верка параметров), убедитесь в правильности
ввода модели и типа данного автомобиля, за-
тем нажмите клавишу [OK].
7) Если применимая модель и тип автомобиля
не отображены на экране дисплея {Parameter
Check} (Проверка параметров), выполните про-
цедуру выбора параметров и регистрации.
<См. VDC(diag)-20, ВЫБОР ПАРАМЕТРОВ, ПО-
РЯДОК РАБОТЫ, Subaru Select Monitor.>

VDC(diag)-21

Subaru Select Monitor

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

B: ПРОВЕРКА

1. ОБМЕН ДАННЫМИ ДЛЯ ИНИЦИАЛИЗАЦИИ НЕВОЗМОЖЕН

УСЛОВИЯ ОБНАРУЖЕНИЯ:
Неисправность разъема жгута проводов
ПРИЗНАК НЕИСПРАВНОСТИ:
Невозможна коммуникация между системой VDC и Subaru Select Monitor.

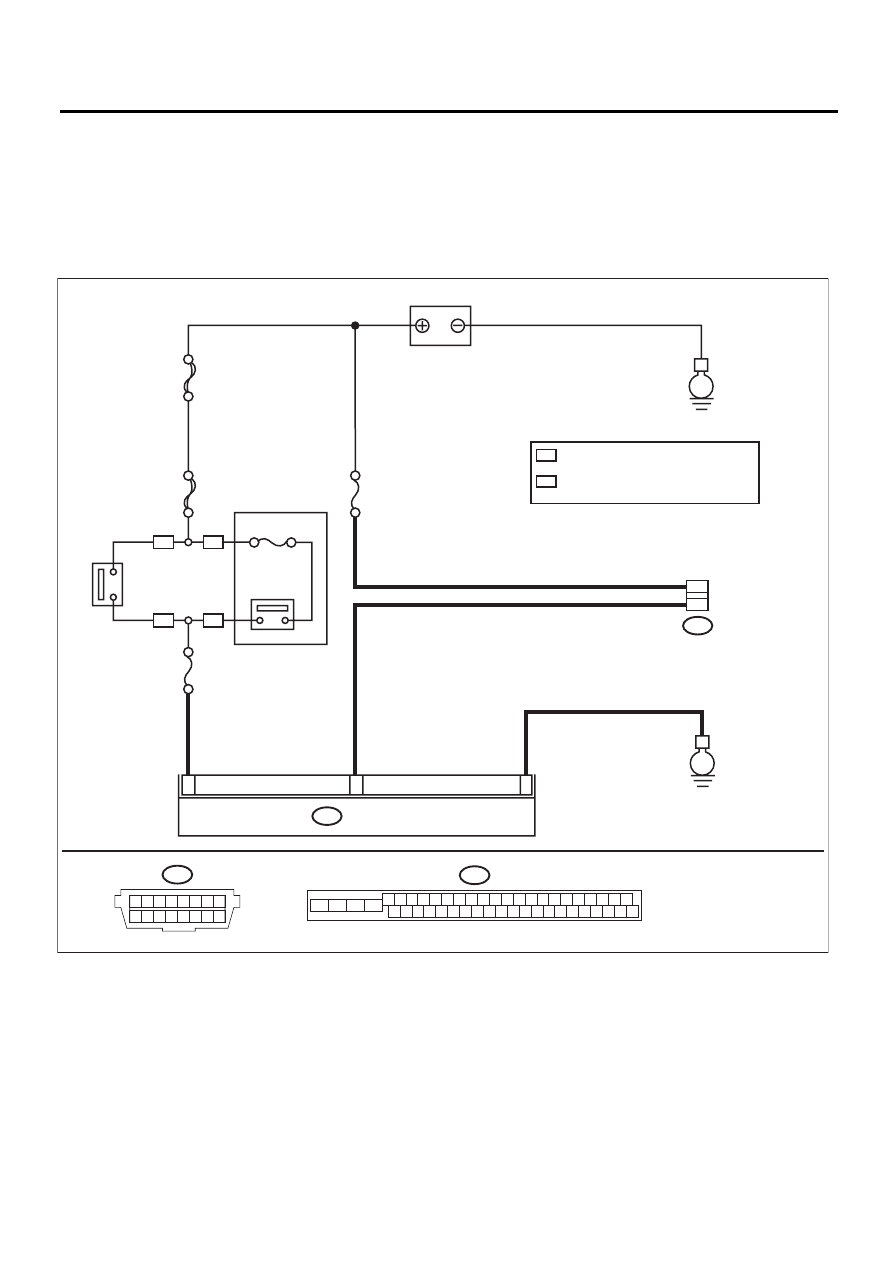

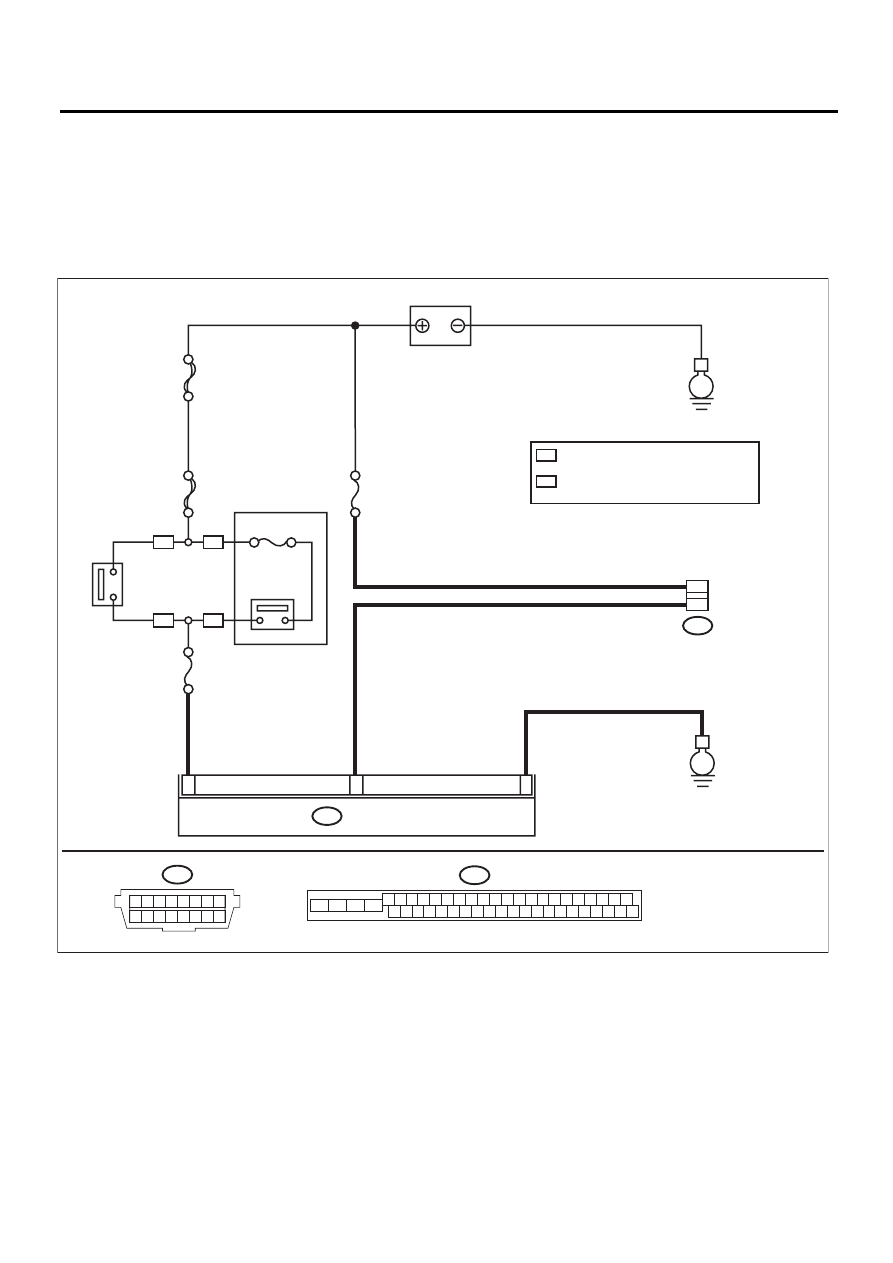

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

VDC00551

7

2

8

ГЛАВНЫЙ SBF

SBF-6

No.33

20A

No.13

B310

VDCCM & H/U

E

25

B40

7

16

E

B310

4 5 6 7 8 9

26 27 28 29 30

2 3

1

31 32 33 34 35 36

10 11

14 15 16 17 18 19

37 38 39 40

12 13

41 42 43 44 45 46

20 21

23

24

22

25

B40

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16

WP

OP

WP

OP

OP

WP

АККУМУЛЯТОР

БЛОК РЕЛЕ

РЕЛЕ ЗАЖИГАНИЯ 1

(СИСТЕМЫ ЗАПУСКА/

ОСТАНОВКИ

ДВИГАТЕЛЯ

ПРИ ПОМОЩИ

КНОПКИ)

: С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

: БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

РАЗЪЕМ

ПЕРЕДАЧИ ДАННЫХ
