VDC(diag)-14

Входные/выходные сигналы блока управления

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

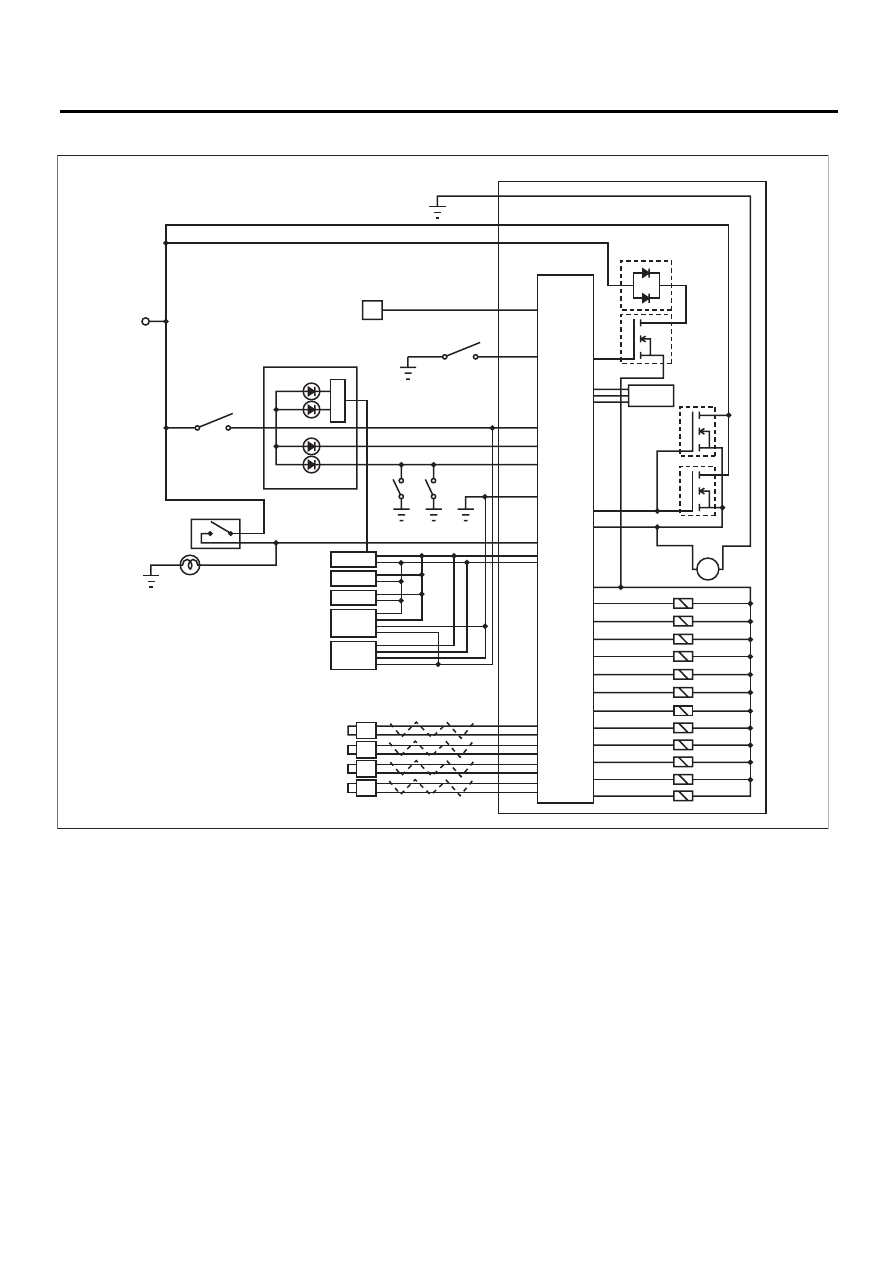

B: ЭЛЕКТРИЧЕСКАЯ СХЕМА

(3)

(7)

(6)

(5)

(11)

M

(12)

(13)

(20)

(2)

(24)

(23)

(22)

(4)

(28)

(1)

(29)

(30)

(37)

(14)

(8)

(9)

(10)

(15)

(16)

(17)

(18)

(21)

(33)

(32)

(31)

(34)

(35)

(38)

(39)

(40)

(27)

(26)

(25)

(19)

(36)

VDC00458

VDC(diag)-15

Входные/выходные сигналы блока управления

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

(1)

Аккумуляторная батарея

(15) Правый задний выпускной элект-

ромагнитный клапан

(28)

Датчик уровня тормозной жид-
кости

(2)

Выключатель зажигания

(16) Первичный электромагнитный

клапан отсечки

(29)

Выключатель стоп-сигналов

(3)

Блок управления системы VDC
и гидравлический блок управ-
ления (VDCCM&H/U)

(17) Первичный электромагнитный

всасывающий клапан

(30)

Стоп-сигнал

(18) Вторичный электромагнитный кла-

пан отсечки

(31)

Центральный блок управления

(4)

Блок управления системы VDC

(19) Вторичный электромагнитный вса-

сывающий клапан

(32)

Блок управления двигателем
(ECM)

(5)

Реле клапана

(20) Разъем канала передачи данных

(33)

Блок управления трансмиссией
(TCM)

(6)

Реле электродвигателя

(21) Выключатель отключения систе-

мы VDC

(7)

Электродвигатель

(22) Комбинация приборов

(34)

Датчик угла поворота рулевого
колеса

(8)

Передний левый впускной элек-
тромагнитный клапан

23

Контрольная лампа системы VDC

(35)

Датчик угловой скорости рыска-
ния и бокового ускорения

(9)

Передний левый выпускной
электромагнитный клапан

(24) Предупреждающая лампа систе-

мы VDC и контрольная лампа от-
ключения VDC

(36)

Датчик давления

(10)

Передний правый впускной
электромагнитный клапан

(37)

Датчик скорости переднего ле-
вого колеса системы ABS

(11)

Передний правый выпускной
электромагнитный клапан

(25) Предупреждающая лампа антиб-

локировочной системы ABS

(38)

Датчик скорости переднего пра-
вого колеса системы ABS

(12)

Левый задний впускной элект-
ромагнитный клапан

(26) Предупреждающая лампа тормоз-

ной системы

(39)

Датчик скорости левого заднего
колеса системы ABS

(13)

Левый задний выпускной элект-
ромагнитный клапан

(27) Датчик включения стояночного

тормоза

(40)

Датчик скорости правого задне-
го колеса системы ABS

(14)

Правый задний впускной элект-
ромагнитный клапан





VDC(diag)-16

Subaru Select Monitor

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

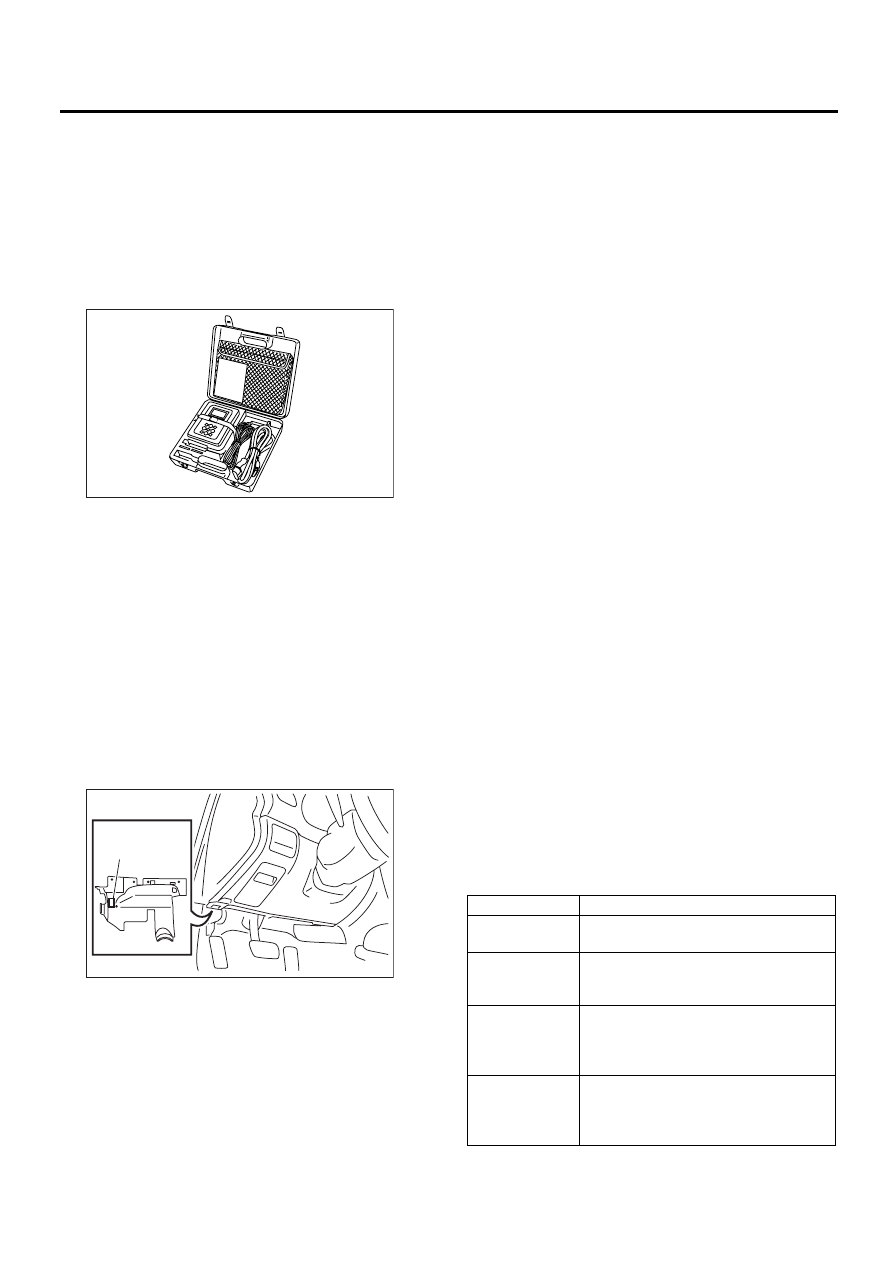

6. Subaru Select Monitor

A: ПОРЯДОК РАБОТЫ

1. СЧИТЫВАНИЕ КОДОВ ДИАГНОСТИКИ
НЕИСПРАВНОСТЕЙ (КДН)

1) Подготовьте к работе комплект Subaru Select
Monitor. <См. VDC(diag)-9, СПЕЦИАЛЬНЫЕ ИНС-
ТРУМЕНТЫ, ПОДГОТОВКА ИНСТРУМЕНТА, Об-
щие сведения.>

2) Подготовьте Subaru Select Monitor с ПК.
3) Присоедините SDI (Subaru Diagnostic Inter-
face — интерфейс диагностики Subaru) к порту
USB ПК (предназначенному исключительно
для Subaru Select Monitor) при помощи кабеля
USB.

ПРИМЕЧАНИЕ:
Порт, предназначенный исключительно для
Subaru Select Monitor, соответствует порту USB,
использовавшемуся при установке Subaru Select
Monitor.
4) Подсоедините диагностический кабель к SDI.
5) Подключите SDI к разъему канала передачи
данных, расположенному в нижней части пане-
ли приборов (со стороны водителя).

ОСТОРОЖНО:
Не подключайте никакие сканеры кроме
Subaru Select Monitor.

6) Включите ПК.
7) Переведите выключатель зажигания в поло-
жение ON (двигатель выключен) и запустите
приложение для ПК Subaru Select Monitor.
8) На экране дисплея «Main Menu» (Главное
меню) выберите пункт {Each System Check}
(Проверка каждой системы).
9) На экране дисплея «System Selection Menu»
(Меню выбора систем), выберите пункт {Brake
Control} (Управление тормозной системой).
10) Нажмите клавишу ОК после того как на
дисплее появится {VDC}.
11) На экране дисплея «Brake Control Diagno-
sis» (Диагностика управления тормозной сис-
темой) выберите пункт {DTC Display} (Отобра-
жение КДН).
12) Запишите КДН и данные.

ПРИМЕЧАНИЕ:
• Для ознакомления с детальным описанием
процедуры см. раздел "Приложение для ПК
Subaru Select Monitor".
• Подробная информация о КДН приводится в
“Списке кодов диагностики неисправностей
(КДН)”. <См. VDC(diag)-40, Список кодов диа-
гностики неисправностей (КДН).>
• На экране дисплея отображается до 3 КДН в
порядке их выявления.
• Если отдельный КДН не сохранился в памяти
должным образом при возникновении неисправ-
ности (из-за сбоя электропитания VDCCM&H/U),
на экране Subaru Select Monitor  появится КДН с
вопросительным знаком “?” в конце. Это ука-
зывает на сомнительность показания.
13) Если обмен данными между системой VDC
и Subaru Select Monitor невозможен, проверьте
цепь связи. <См. VDC(diag)-21, ОБМЕН ДАН-
НЫМИ ДЛЯ ИНИЦИАЛИЗАЦИИ НЕВОЗМО-
ЖЕН, ПРОВЕРКА,Subaru Select Monitor.>

(1) Разъем канала передачи данных

EN-05588

ABS00465

(1)

Дисплей

Содержание

Код текущей
неисправности

На экране дисплея Subaru Select
Monitor отображается текущий КДН.

Код предшест-
вующей неис-
правности

На дисплее Subaru Select Monitor отоб-
ражается последний КДН из истории
предшествующих неисправностей.

Код второй
предшествую-
щей неисправ-
ности

На дисплее Subaru Select Monitor отоб-
ражается второй последний КДН из
истории предшествующих неисправ-
ностей.

Код третей
предшествую-
щей неисправ-
ности

На дисплее Subaru Select Monitor отоб-
ражается третий предшествующий
КДН из истории предшествующих не-
исправностей.

VDC(diag)-17

Subaru Select Monitor

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

2. СЧИТЫВАНИЕ ТЕКУЩИХ ДАННЫХ

1) На экране дисплея «Main Menu» (Главное меню) выберите пункт {Each System Check} (Проверка
каждой системы).
2) На экране дисплея «System Selection Menu» (Меню выбора систем), выберите пункт {Brake
Control} (Управление тормозной системой).
3) Нажмите клавишу ОК после того как на дисплее появится {VDC}.
4) На экране дисплея «Brake Control Diagnosis» (Диагностика управления тормозной системой) вы-
берите пункт {Current Data Display/Save} (Отображение/сохранение текущих данных).
5) На экране дисплея «Display Menu» (Меню дисплея) выберите метод вывода данных на дисплей.
6) Используя клавишу прокрутки, прокрутите информацию на дисплее вверх или вниз, пока не поя-
вятся необходимые данные.
• Перечень поддерживаемых данных приведен в следующей таблице.

ПРИМЕЧАНИЕ:
Для ознакомления с детальным описанием процедуры см. раздел "Приложение для ПК Subaru
Select Monitor".

Сообщение на дисплее

Содержание экрана

Единицы изме-

рения

FR Wheel Speed

Отображается скорость колеса, определяемая датчиком скорости
правого переднего колеса системы ABS.

км/ч или миль/ч

FL Wheel Speed

Отображается скорость колеса, определяемая датчиком скорости
левого переднего колеса системы ABS.

км/ч или миль/ч

RR Wheel Speed

Отображается скорость колеса, определяемая датчиком скорости
правого заднего колеса системы ABS.

км/ч или миль/ч

RL Wheel Speed

Отображается скорость колеса, определяемая датчиком скорости
левого заднего колеса системы ABS.

км/ч или миль/ч

Steer Angle Sensor Op

Отображается угол поворота, определяемый датчиком угла поворо-
та рулевого колеса.

градусов

Yaw Rate Sensor Output

Отображается угловая скорость, определяемая датчиком угловой
скорости рыскания.

градус/с

Pressure Sensor Output

Отображается давление тормозной жидкости, определяемое датчи-
ком давления.

бар

Abnormal Lateral G Sensor output

Отображается поперечное ускорение автомобиля, определяемое
датчиком бокового ускорения.

м/с (м/с

2

)

ABS_CM Power Voltage

Отображается напряжение, подаваемое на VDCCM&H/U.

В

E/G Control Stop Flag

Отображается сигнал команды управления двигателем.

1 или 0

ABS Control Flag

Отображается рабочее состояние системы ABS.

(ON или OFF).

EBD Control Flag

Отображается рабочее состояние системы EBD.

(ON или OFF).

TCS Control Flag

Отображается рабочее состояние системы TCS.

(ON или OFF).

VDC Control Flag

Отображается рабочее состояние системы VDC.

(ON или OFF).

OFF Lamp

Отображается состояние включения/выключения контрольной лам-
пы отключения системы VDC.

(ON или OFF).

EBD Warning Light

Отображается состояние включения предупреждающей лампы сис-
темы EBD.

(ON или OFF).

ABS Warning Light

Отображается состояние включения предупреждающей лампы сис-
темы ABS.

(ON или OFF).

VDC Warning Light

Отображается состояние включения предупреждающей лампы сис-
темы VDC.

(ON или OFF).

Valve Relay Signal

Отображается сигнал работы реле клапана.

(ON или OFF).

Motor Relay Signal

Отображается сигнал работы реле электродвигателя.

(ON или OFF).

M. Relay monitor Voltage

Отображается напряжение, подаваемое на реле электродвигателя.

В

OFF SW Signal

Отображается рабочее состояние выключателя отключения систе-
мы VDC.

(ON или OFF).

Brake Switch

Отображается состояние включения/выключения датчика нажатия
педали тормоза.

(ON или OFF).
