6MT-4

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

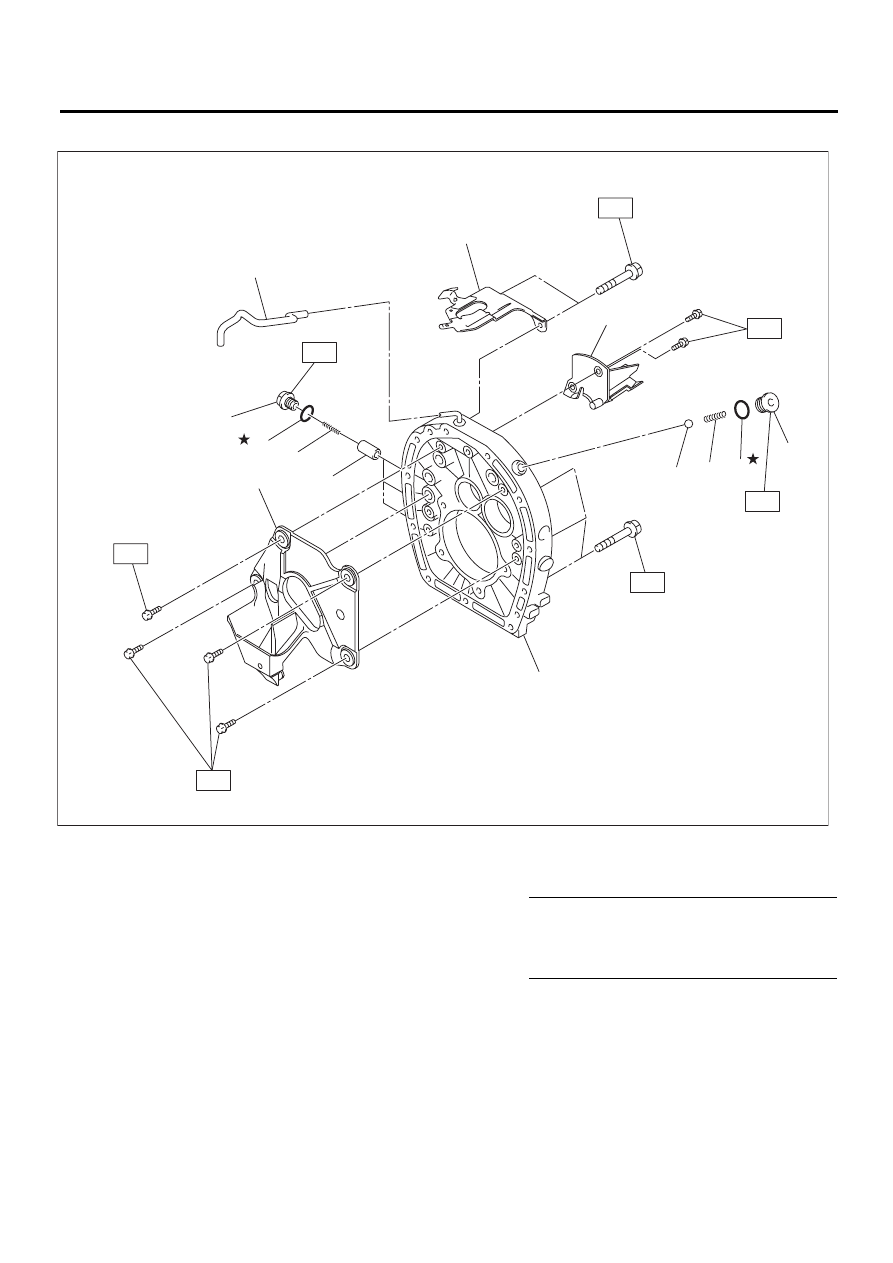

2. ПЛАТА АДАПТЕРА

(1)

Вентиляционный шланг

(7)

Стопорная пробка

(13)

Плата адаптера

(2)

Опора жгута проводов транс-
миссии

(8)

Уплотнительное кольцо





(3)

Стопорная пробка

(9)

Контрольная пружина

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(4)

Уплотнительное кольцо

(10) Стопорный шарик

T1: 18 (1,8, 13,3)

(5)

Стопорная пружина

(11) Масляная направляющая A

T2: 37 (3,8, 27,3)

(6)

Плунжер

(12) Масляная направляющая B

T3: 50 (5,1, 36,9)

MT-01609

(2)

(3)

(4)

(1)

(5)

(7)

(6)

(8)

(9)

(10)

(13)

T2

T1

T3

T2

T1

T3

(12)

T1

(11)

6MT-5

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

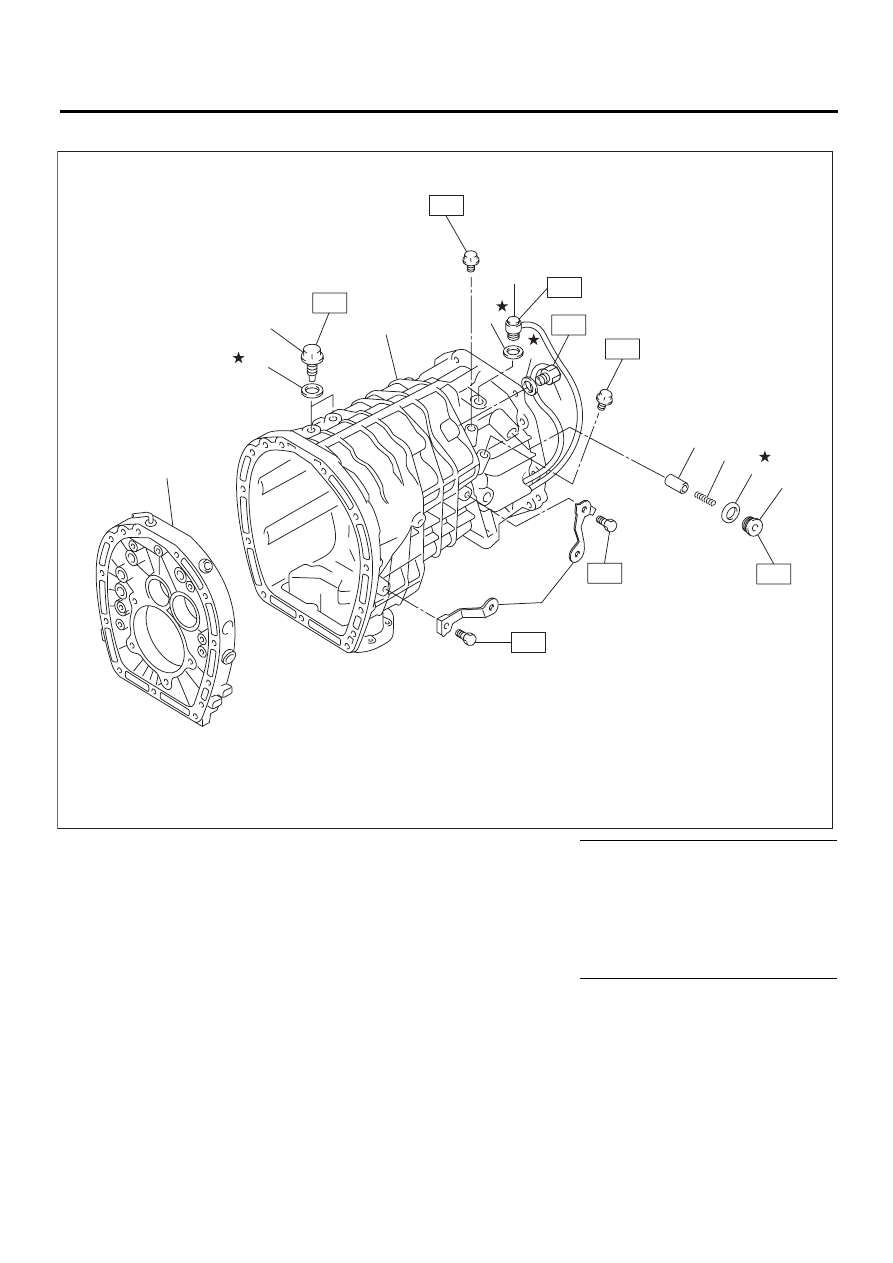

3. КОРПУС ТРАНСМИССИИ

(1)

Направляющий болт

(6)

Кронштейн жгута проводов

Момент затяжки: Нм (кгс-м, фунт-
сила-фут)

(2)

Датчик нейтральной передачи

(7)

Плунжер

T1: 13 (1,3, 9,6)

(3)

Выключатель фонарей заднего хода

(8)

Пружина

T2: 16 (1,6, 11,8)

(4)

Плата адаптера

(9)

Заглушка

T3: 32 (3,3, 23,6)

(5)

Корпус трансмиссии

(10) Прокладка

Т4: 34 (3,5, 25,1)









Т5: 41 (4,2, 30,2)

MT-01610

(2)

(3)

(1)

(10)

(10)

(10)

(4)

(5)

T1

T3

T4

T3

T1

T2

(6)

T2

(9)

(10)

(8)

(7)

T5

6MT-6

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

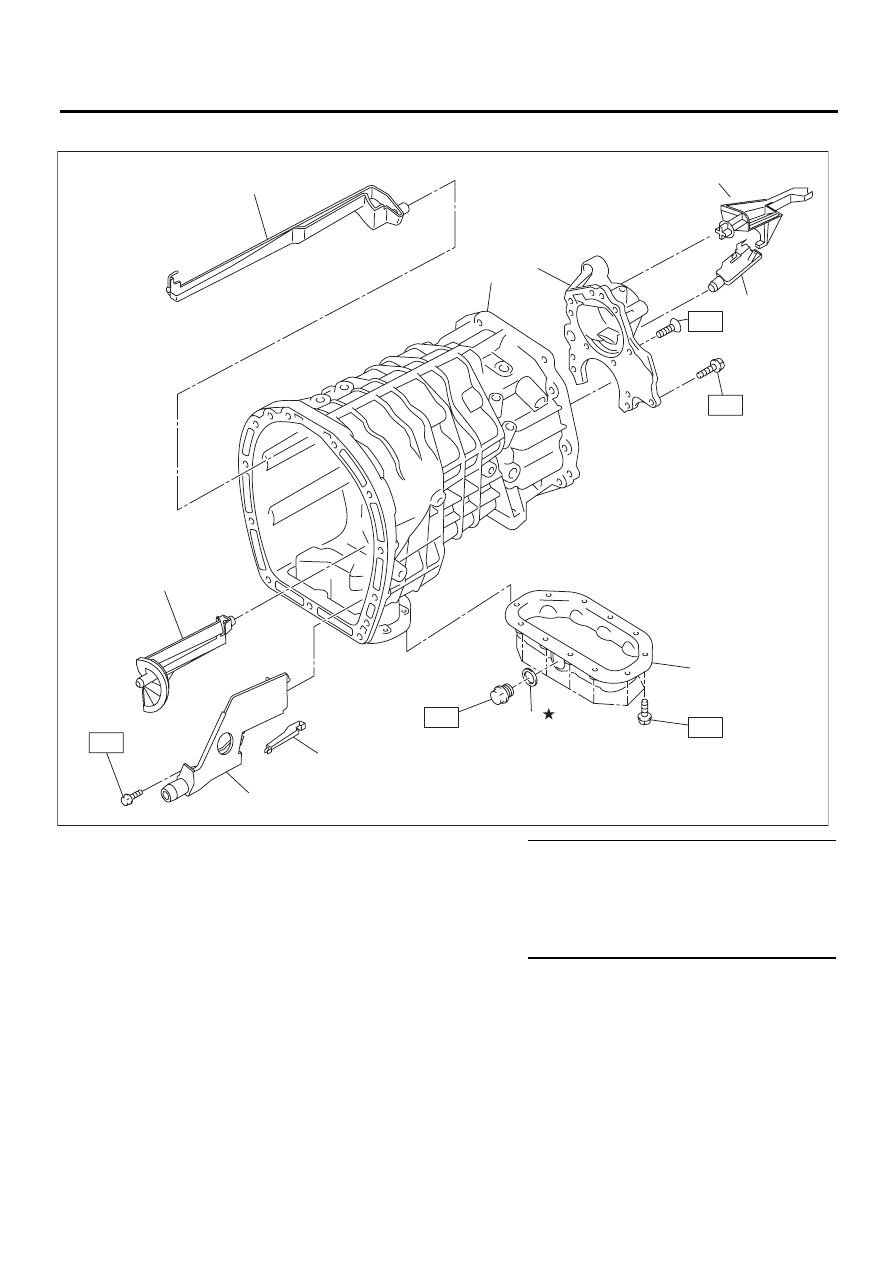

4. ПОДДОН КАРТЕРА И МАСЛЯНЫЙ НАСОС

(1)

Корпус трансмиссии

(6)

Прокладка

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2)

Держатель подшипника раз-
даточной коробки

(7)

Масляная направляющая F

T1: 6,4 (0,7, 4,7)

(3)

Масляная направляющая G

(8)

Масляная направляющая D

T2: 18 (1,8, 13,3)

(4)

Масляная направляющая H

(9)

Масляная направляющая E

T3: 25 (2,5, 18,4)

(5)

Поддон картера

(10) Масляная направляющая C

Т4: 44 (4,5, 32,5)

MT-01611

(2)

(3)

(4)

T3

T3

(5)

(6)

T1

T4

(1)

T2

(10)

(7)

(8)

(9)

6MT-7

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

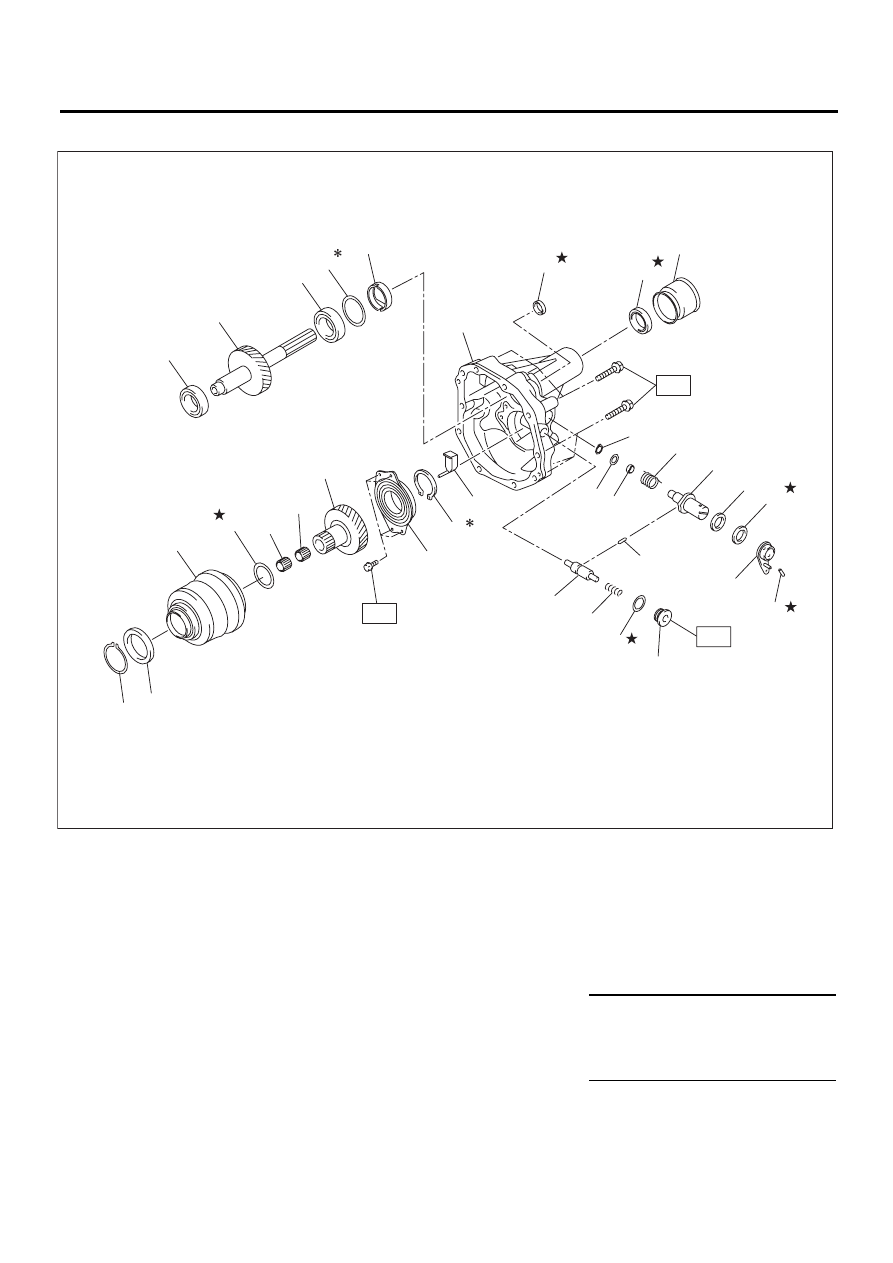

5. КОРПУС УДЛИНИТЕЛЯ И МЕЖОСЕВОЙ ДИФФЕРЕНЦИАЛ

(1) Конический роликовый подшипник

(14) Пружинное стопорное кольцо (27) Рычаг контроля заднего хода

COMPL

(2) Ведомая шестерня раздаточной коробки (15) Масляная направляющая

(28) Прямой штифт

(3) Конический роликовый подшипник

(16) Корпус удлинителя

(29) Пробка контроля заднего хода

(4) Регулировочная шайба

(17) Сальник

(30) Пружина

(5) Масляный диск

(18) Сальник

(31) Прокладка

(6) Пружинное стопорное кольцо

(19) Пылезащитный чехол

(32) Заглушка

(7) Втулка

(20) Пружинное стопорное кольцо (33) Плунжер

(8) Межосевой дифференциал

(21) Шайба





(9) Регулировочная шайба

(22) Втулка

Момент затяжки: Нм (кгс-м, фунт-
сила-фут)

(10) Игольчатый подшипник

(23) Пружина

T1: 25 (2,5, 18,4)

(11) Игольчатый подшипник

(24) Вал контроля заднего хода

T2: 41 (4,2, 30,2)

(12) Ведущая шестерня раздаточной коробки (25) Шарикоподшипник

T3: 48 (4,9, 35,4)

(13) Шарикоподшипник (с фланцем)

(26) Сальник





MT-01088

(32)

(31)

(30)

(29)

(33)

(26)

(25)

(24)

(22)

(21)

(23)

(20)

(19)

(18)

(17)

(16)

(15)

(14)

(13)

(12)

(11)

(10)

(9)

(5)

(4)

(3)

(2)

(8)

(6)

(7)

(1)

(27)

(28)

T3

T1

T2
