5MT-100

Общая таблица диагностики

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ
И ДИФФЕРЕНЦИАЛ

6MT

Страница

1.

Общие сведения .......................................................................................2

2.

Трансмиссионное масло  ........................................................................28

3.

Сальник ...................................................................................................29

4.

Сальник бокового держателя дифференциала  .................................30

5.

Система крепления трансмиссии  .........................................................31

6.

Узел механической трансмиссии  .........................................................33

7.

Подготовка к капитальному ремонту  ..................................................39

8.

Вентиляционный шланг  .........................................................................40

9.

Выключатель фонарей заднего хода  ................................................. 41

10.

Датчик нейтральной передачи  .............................................................43

11.

Корпус удлинителя  ................................................................................45

12.

Система контроля заднего хода  ..........................................................52

13.

Ведущая шестерня раздаточной коробки ...........................................55

14.

Ведомая шестерня раздаточной коробки  ...........................................57

15.

Межосевой дифференциал  ..................................................................59

16.

Корпус трансмиссии ...............................................................................60

17.

Узел первичного вала ............................................................................66

18.

Узел ведомой шестерни  ........................................................................80

19.

Узел промежуточной шестерни заднего хода  ....................................89

20.

Узел вала ведущей шестерни ...............................................................94

21.

Узел переднего дифференциала  .......................................................100

22.

Вилка переключения передач и шток  ...............................................111

23.

Картер сцепления  ................................................................................125

24.

Общая таблица диагностики ...............................................................127

6MT-2

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ПЕРЕДНИЙ ДИФФЕРЕНЦИАЛ

2. ТРАНСМИССИОННОЕ МАСЛО

Рекомендованное масло:

Используйте GL-5 или эквивалентное.

Тип

6 передач переднего хода и 1 передача заднего хода

Модель

Модели с турбонаддувом двига-

теля

Модели без турбонаддува дви-

гателя

Передаточное число

1-й передачи

3,636

2-й передачи

2,235

2,375

3-й передачи

1,521

1,761

4-й передачи

1,137

1,346

5-й передачи

0,891

0,971

6-й передачи

0,707

0,756

Передачи зад-
него хода

3,545

Передний редуктор

Конечная

Тип передачи

Гипоидная

Передаточное
число

3,900

Задний редуктор

Раздаточ-
ная

Тип передачи

Геликоидальная

Передаточное
число

1,100

Конечная

Тип передачи

Гипоидная

Передаточное
число

3,545

Передний диффе-
ренциал

Тип и количество шестерен

Прямозубая коническая пере-
дача (конический сателлит: 4,

коническая шестерня: 2)

Прямозубая коническая пере-
дача (конический сателлит: 2,

коническое зубчатое колесо: 2)

Межосевой диффе-
ренциал

Тип и количество шестерен

Прямозубая коническая передача

(Конический сателлит: 2, коническое зубчатое колесо: 2 и виско-

муфта)

Трансмиссионное масло

GL-5

Объем трансмиссионного масла

4,1 ë (4,3 кварты США, 3,6 британской кварты)

6MT-3

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

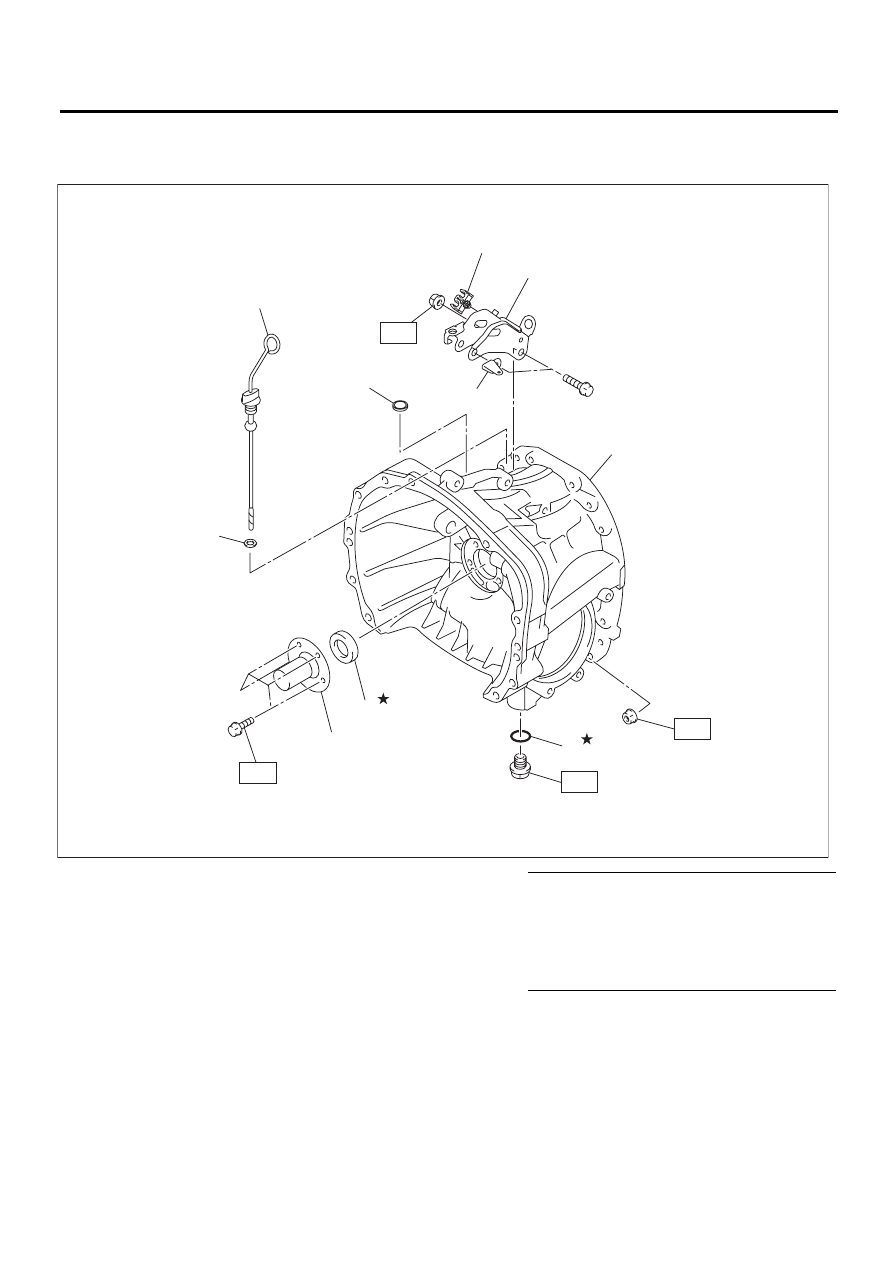

B: УЗЕЛ

1. КАРТЕР СЦЕПЛЕНИЯ

(1)

Масломерный щуп

(6)

Прокладка

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2)

Заглушка

(7)

Сальник

T1: 6,4 (0,7, 4,7)

(3)

Кронштейн стопора кача-
ния

(8)

Направляющая выжимного под-
шипника сцепления

T2: 41 (4,2, 30,2)

(4)

Зажим

(9)

Кронштейн возвратной пружины

T3: 50 (5,1, 36,9)

(5)

Картер сцепления

(10)

Уплотнительное кольцо

Т4: 70 (7,1, 51,6)

MT-01476

(1)

(5)

(6)

(7)

(8)

T3

T4

T1

(4)

(3)

(2)

(9)

T2

(10)
