5AT-16

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

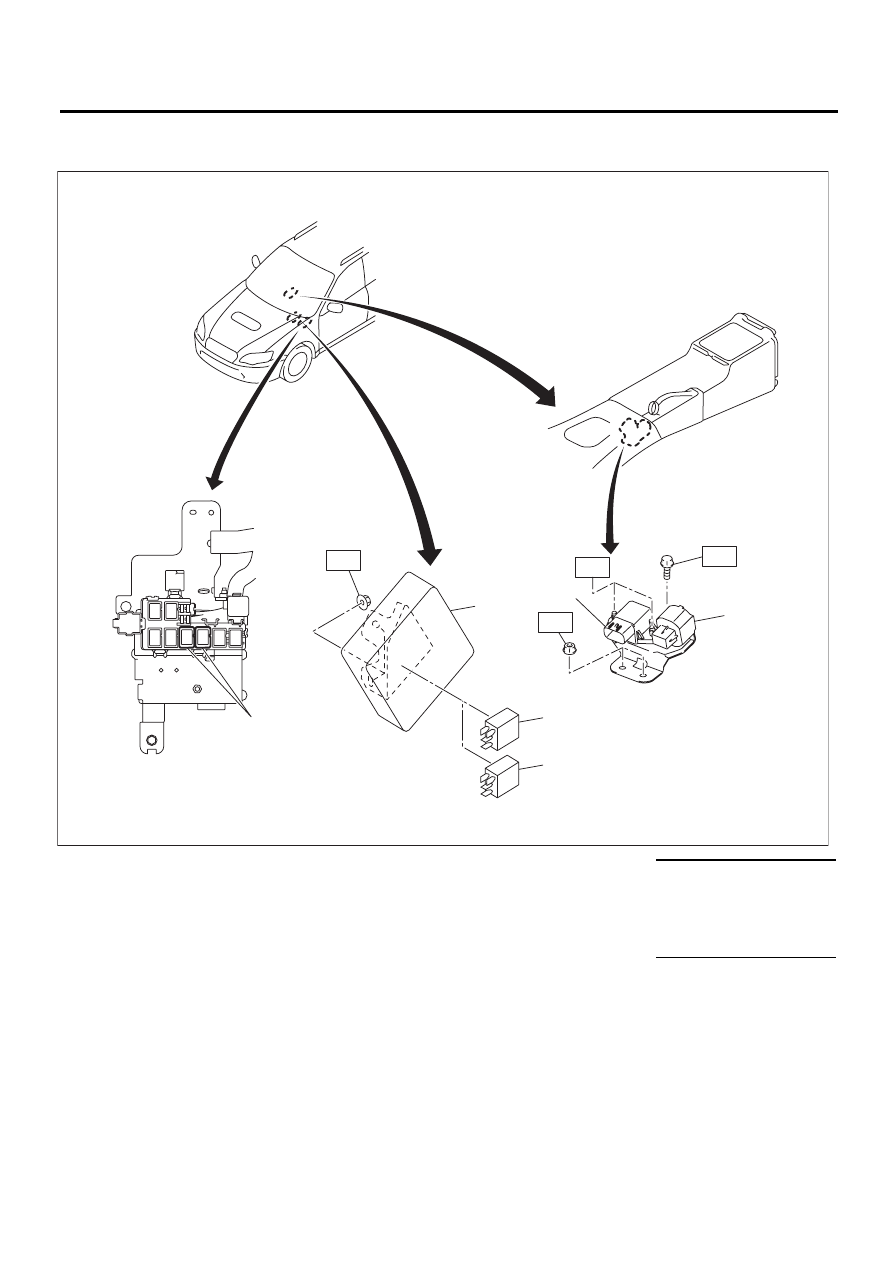

11.БЛОК УПРАВЛЕНИЯ ТРАНСМИССИЕЙ

• Модель с левосторонним управлением

(1)

Блок управления трансмиссией (TCM)

(3)

Датчик бокового ускорения

Момент затяжки: Нм
(кгс-м, фунт-сила-фут)

(4)

Датчик продольного ускорения

T1: 5 (0,5, 3,7)

(2)

Реле (Модель без системы запуска/ос-
тановки двигателя при помощи кнопки)

(5)

Реле (Модель с системой запуска/оста-
новки двигателя при помощи кнопки)

T2: 7,5 (0,76, 5,5)

T3: 18 (1,8, 13,3)

(2)

(1)

(2)

T1

T3

T2

T1

(4)

(3)

AT-04633

(5)

5AT-17

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

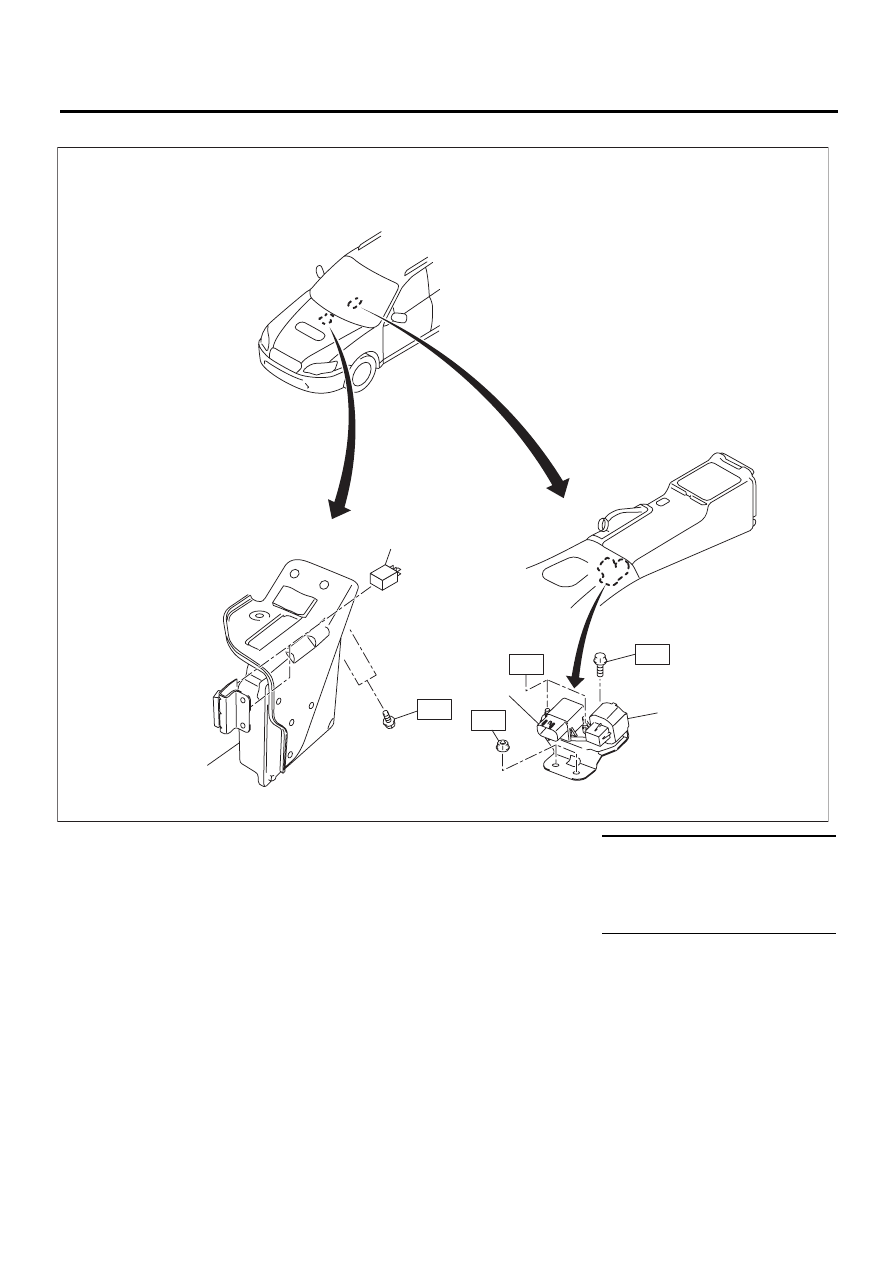

• Модель с правосторонним управлением

(1)

Блок управления трансмиссией (TCM)

(3)

Датчик бокового ускорения

Момент затяжки: Нм (кгс-м,
фунт-сила-фут)

(4)

Датчик продольного ускорения

T1: 5 (0,5, 3,7)

(2)

Реле



T2: 7,5 (0,76, 5,5)









T3: 18 (1,8, 13,3)

AT-03812

T3

T3

T2

T1

(2)

(1)

(4)

(3)

5AT-18

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

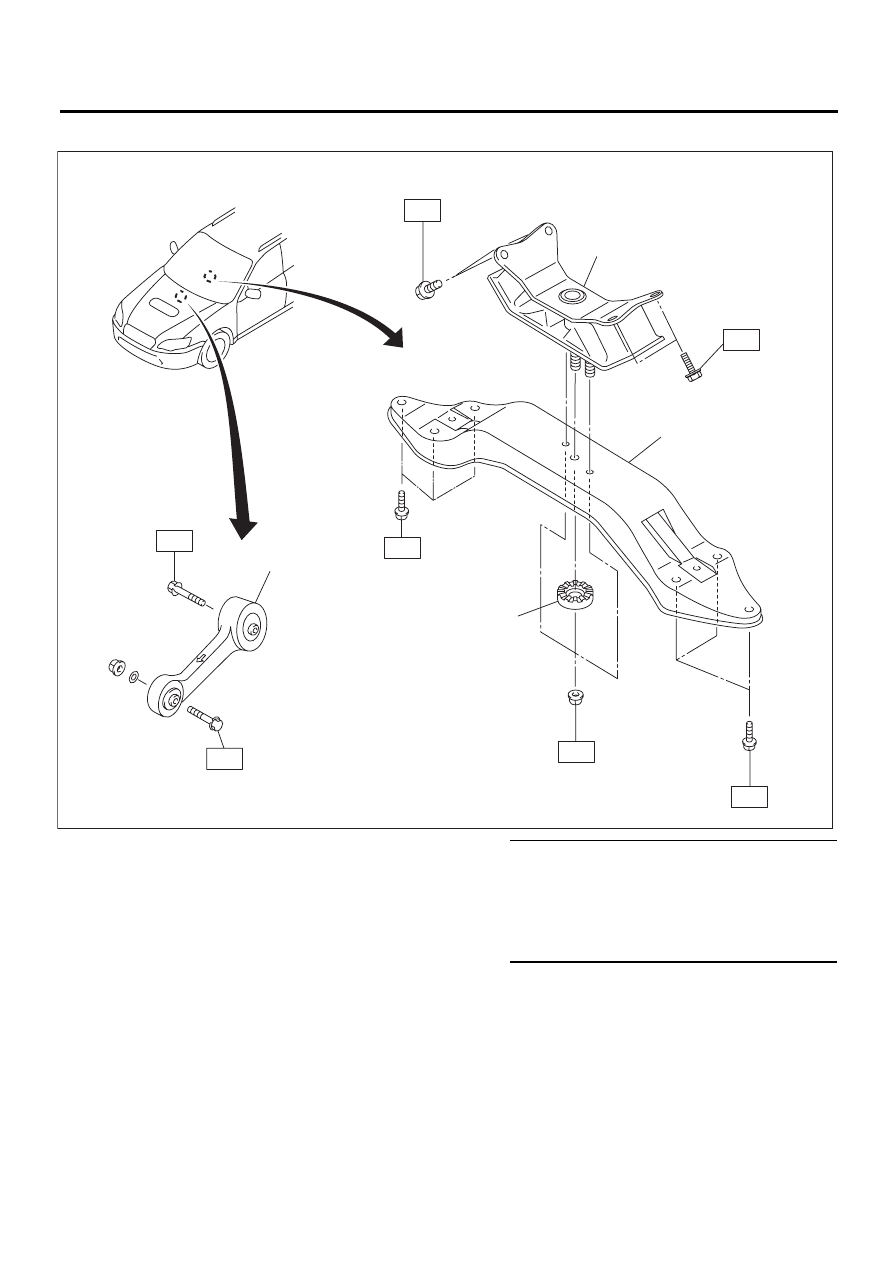

12.ОПОРА ТРАНСМИССИИ

(1)

Стопор качания

(3)

Поперечная балка

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2)

Задняя резиновая подушка

(4)

Стопор

T1: 35 (3,6, 25,8)









T2: 40 (4,1, 29,5)









T3: 50 (5,1, 36,9)









Т4: 58 (5,9, 42,8)









Т5: 70 (7,1, 51,6)

AT-03532

(2)

(3)

(4)

(1)

T4

T5

T5

T2

T2

T1

T3

5AT-19

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

C: ОСТОРОЖНО

• При выполнении любых работ надевайте соответствующую рабочую одежду, включая головной
убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой удаляйте загрязнения, в том числе грязь и продукты
коррозии.
• Содержите в порядке разобранные детали и защищайте их от пыли и грязи.
• Не разворачивайте поддон картера внутренней стороной вверх перед установкой, чтобы избе-
жать попадания посторонних предметов в корпус клапана.
• Обязательно устанавливайте причины отказа перед снятием, установкой или разборкой. Избе-
гайте снятия, установки, разборки или замены без необходимости.
• При разборке корпуса и других деталей из легкого сплава, используйте только легкое осажива-
ние пластиковым молотком, чтобы разобрать его на отдельные детали. Не вскрывайте его при по-
мощи отвертки или другого инструмента.
• После движения детали автомобиля имеют очень высокую температуру. Соблюдайте осторож-
ность, чтобы не получить ожоги от нагретых деталей.
• Используйте фирменное трансмиссионное масло, смазку и т.д. SUBARU или их аналоги. Не сме-
шивайте жидкости различных типов или производителей.
• Обязательно затягивайте болты и гайки с предусмотренным моментом затяжки.
• Устанавливайте домкраты или жесткие козлы в специально предусмотренных местах.
• Перед установкой нанесите трансмиссионное масло на поверхности скольжения или вращения.
• Замените деформированные или поврежденные пружинные стопорные кольца новыми.
• Перед установкой уплотнительных колец или сальников наносите достаточное количество ATF
во избежание повреждения или деформации.
• Не допускайте неправильной или неудачной установки уплотнительных колец, пружинных сто-
порных колец или подобных деталей.
• Перед закреплением детали в тисках, проложите между деталью и губками прокладочный мате-
риал, такой как деревянные бруски, алюминиевые пластины или кусок ткани.
• Избегайте повреждения сопряженных поверхностей корпуса.
• Перед нанесением прокладочного герметика, полностью удалите старый уплотнитель.

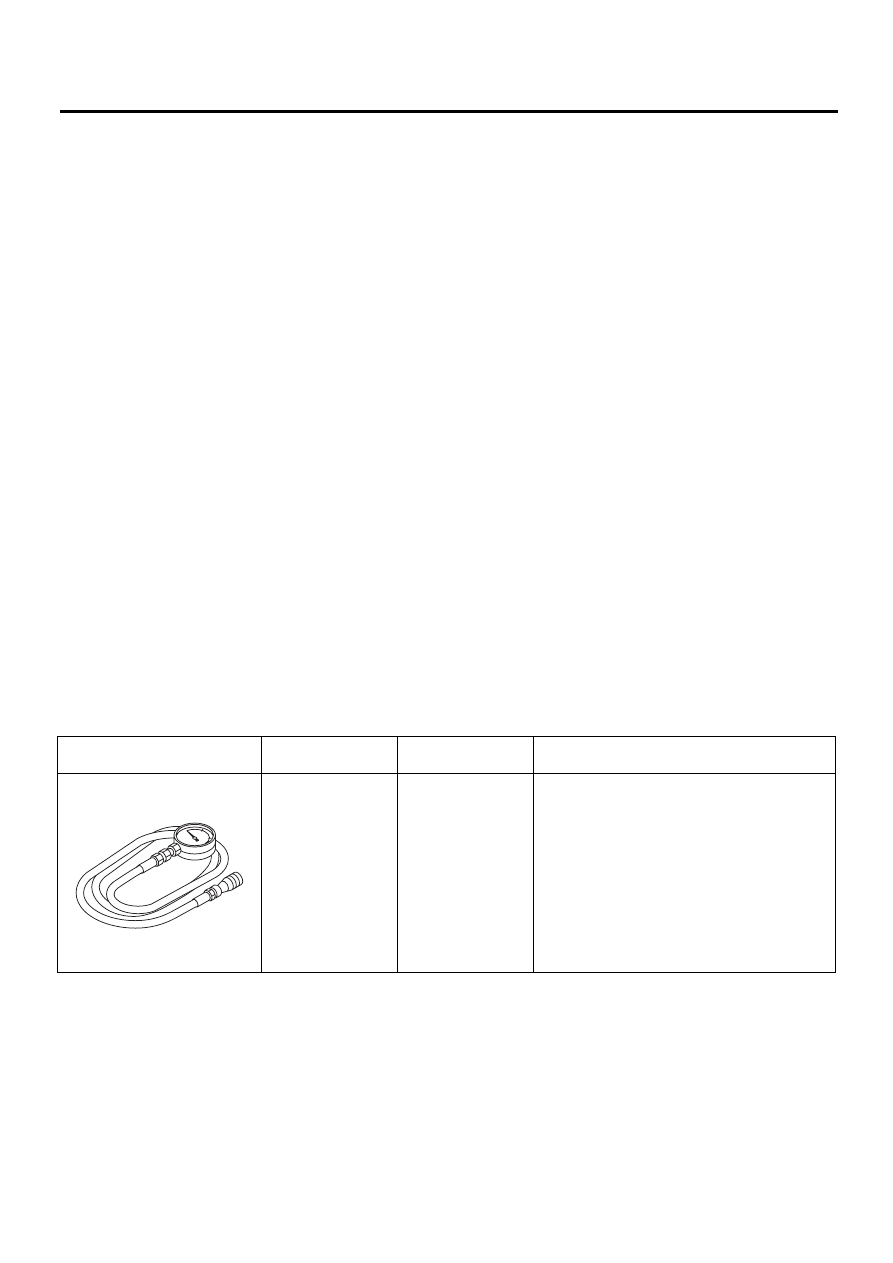

D: ПОДГОТОВКА ИНСТРУМЕНТОВ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

498575400

УЗЕЛ МАНОМЕТ-
РА ДАВЛЕНИЯ
МАСЛА

Используется для измерения давления мас-
ла

ST-498575400
