5AT-8

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

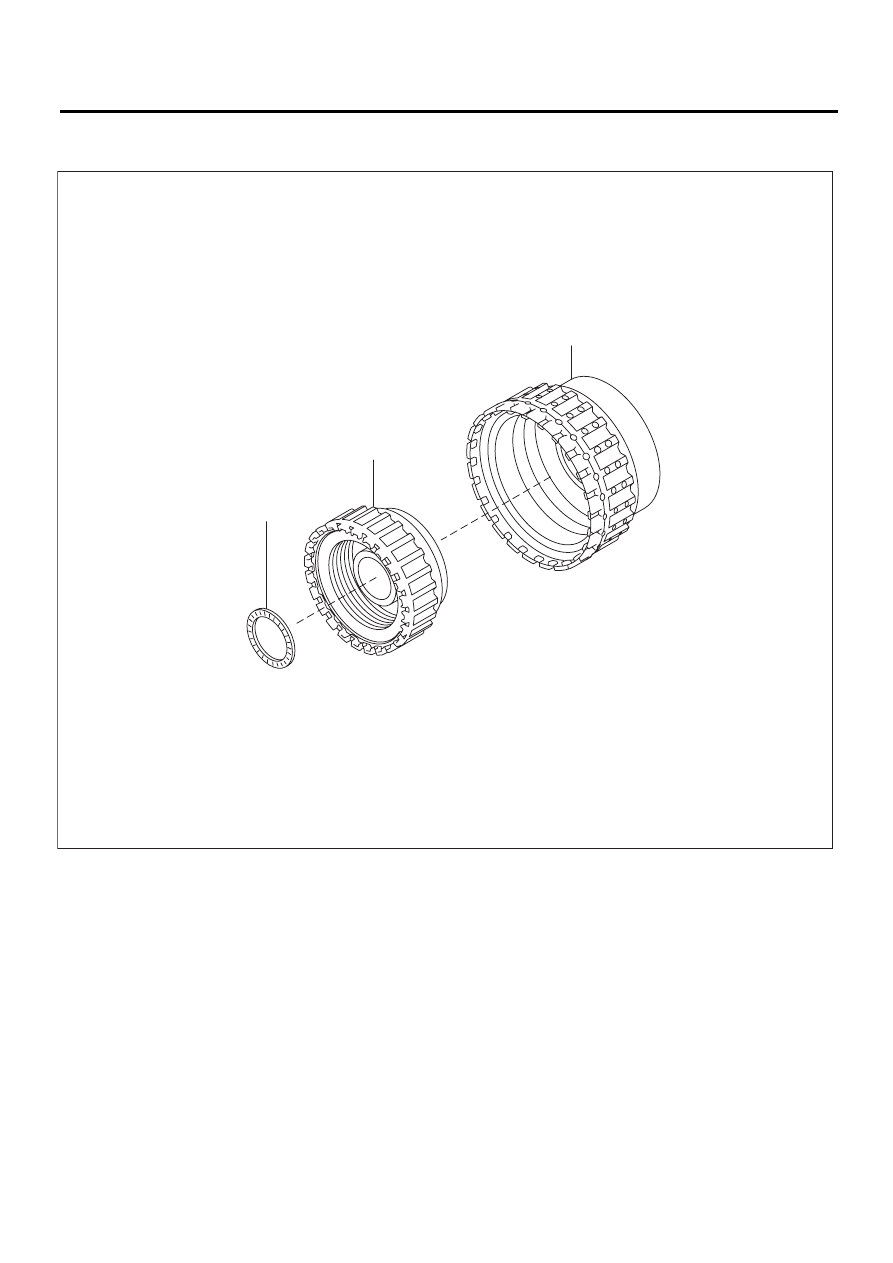

4. МУФТА ПРЯМОЙ ПЕРЕДАЧИ, МУФТА ВЫСШИХ И НИЗШИХ ПЕРЕДАЧ И ПЕРЕДАЧИ
ЗАДНЕГО ХОДА

(1)

Упорный подшипник

(2)

Узел муфты высших передач и низших
передач и передачи заднего хода

(3)

Узел муфты прямой передачи

AT-02018

(3)

(2)

(1)

5AT-9

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

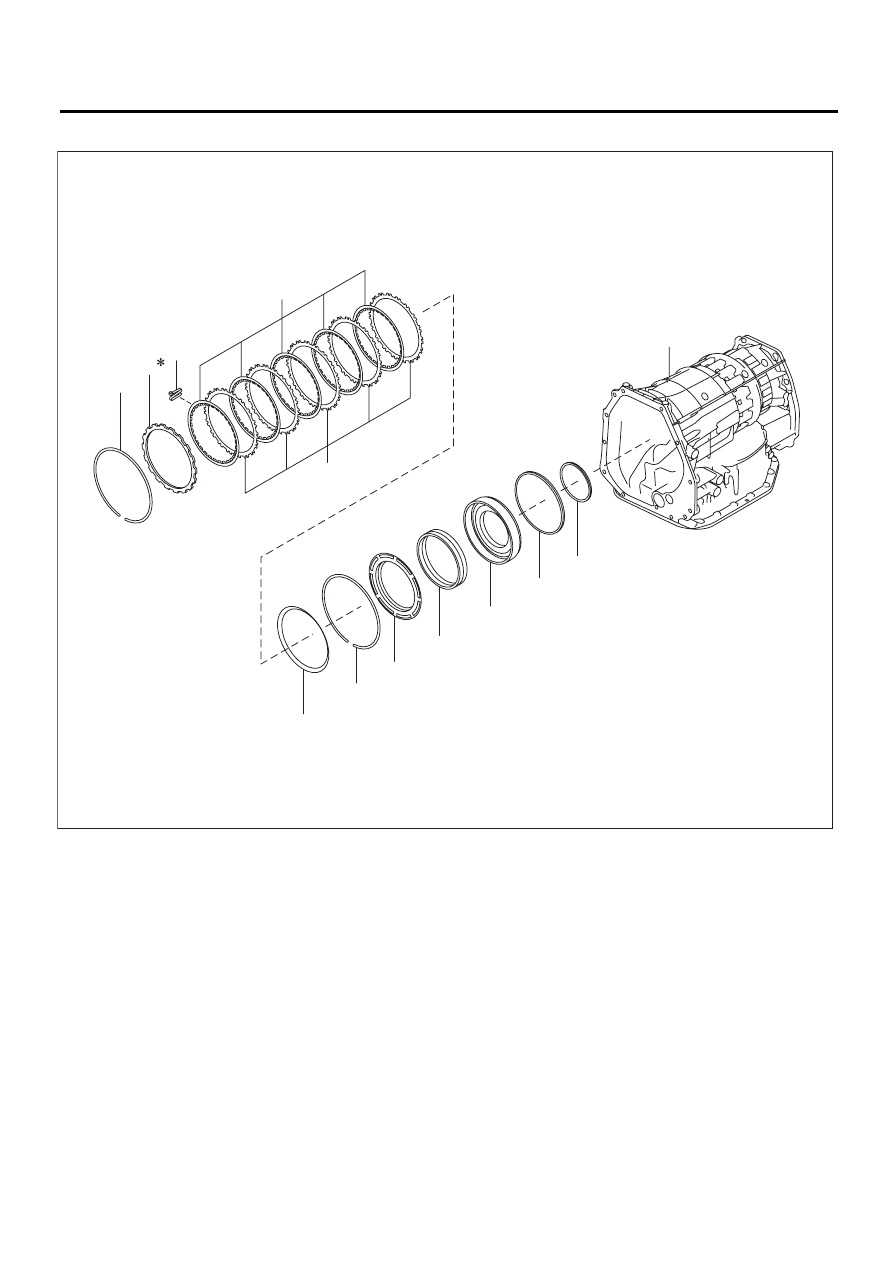

5. ТОРМОЗ ЗАДНЕГО ХОДА

(1)

Пружинное стопорное кольцо

(6)

Тарельчатый диск

(10)

Поршень тормоза заднего хода

(2)

Стопорный диск

(7)

Пружинное стопорное кольцо

(11)

Кольцо с D-образным профилем
(Внешнее)

(3)

Плоская пружина

(8)

Пружинный держатель

(12)

Кольцо с D-образным профилем
(Внутреннее)

(4)

Ведущий диск

(9)

Плоская пружина

(13)

Основной корпус AT

(5)

Ведомый

диск





AT-03007

(1)

(6)

(5)

(7)

(8)

(9)

(10)

(11)

(12)

(4)

(2)

(3)

(13)

5AT-10

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

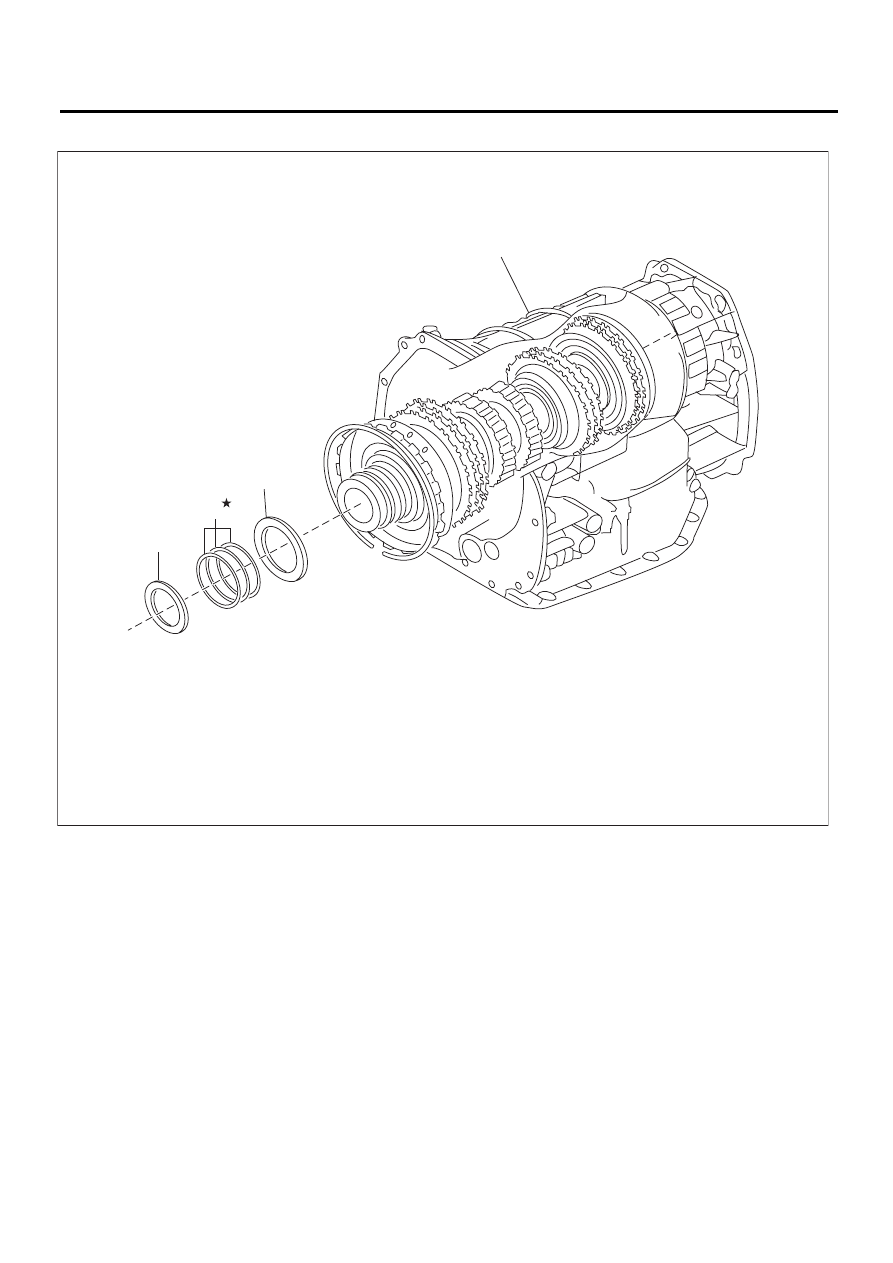

6. УЗЕЛ КОРОТКОЙ AT

(1)

Узел короткой AT (Неразборный)

(2)

Упорный подшипник

(4)

Упорный подшипник

(3)

Уплотнительное кольцо





(1)

(4)

(3)

(2)

AT-04324

5AT-11

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

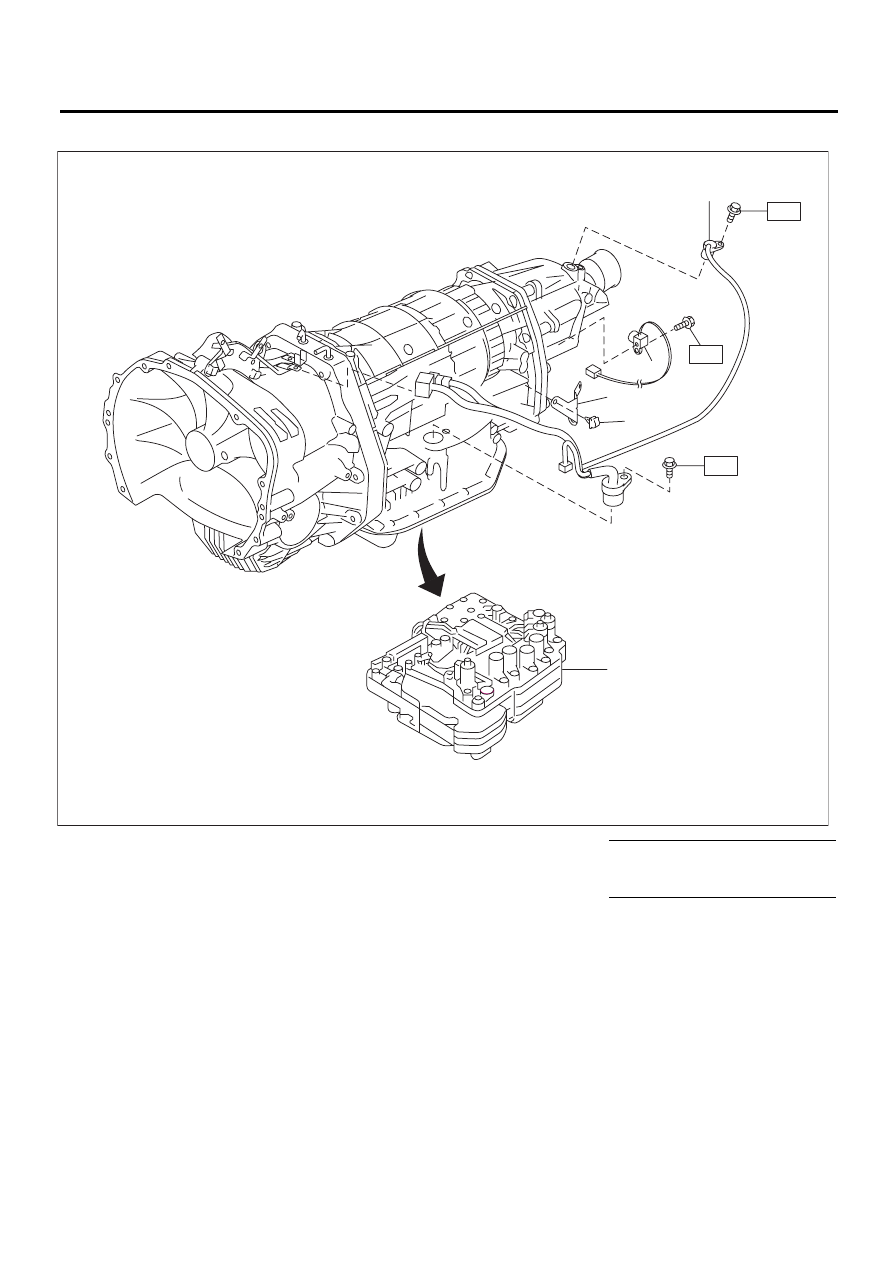

7. УПРАВЛЯЮЩИЙ КЛАПАН И ЖГУТ ПРОВОДОВ ТРАНСМИССИИ

(1)

Узел жгута проводов трансмиссии

(4)

Зажим

Момент затяжки: Нм (кгс-м,
фунт-сила-фут)

(2)

Передний датчик скорости автомобиля

(5)

Узел управляющего клапана

T: 7 (0,7, 5,2)

(3)

Кронштейн жгута проводов









(1)

(2)

(3)

(4)

(5)

T

T

T

AT-03834
