CS-14

Система управления блокировкой переключений автоматической трансмиссии

СИСТЕМЫ УПРАВЛЕНИЯ

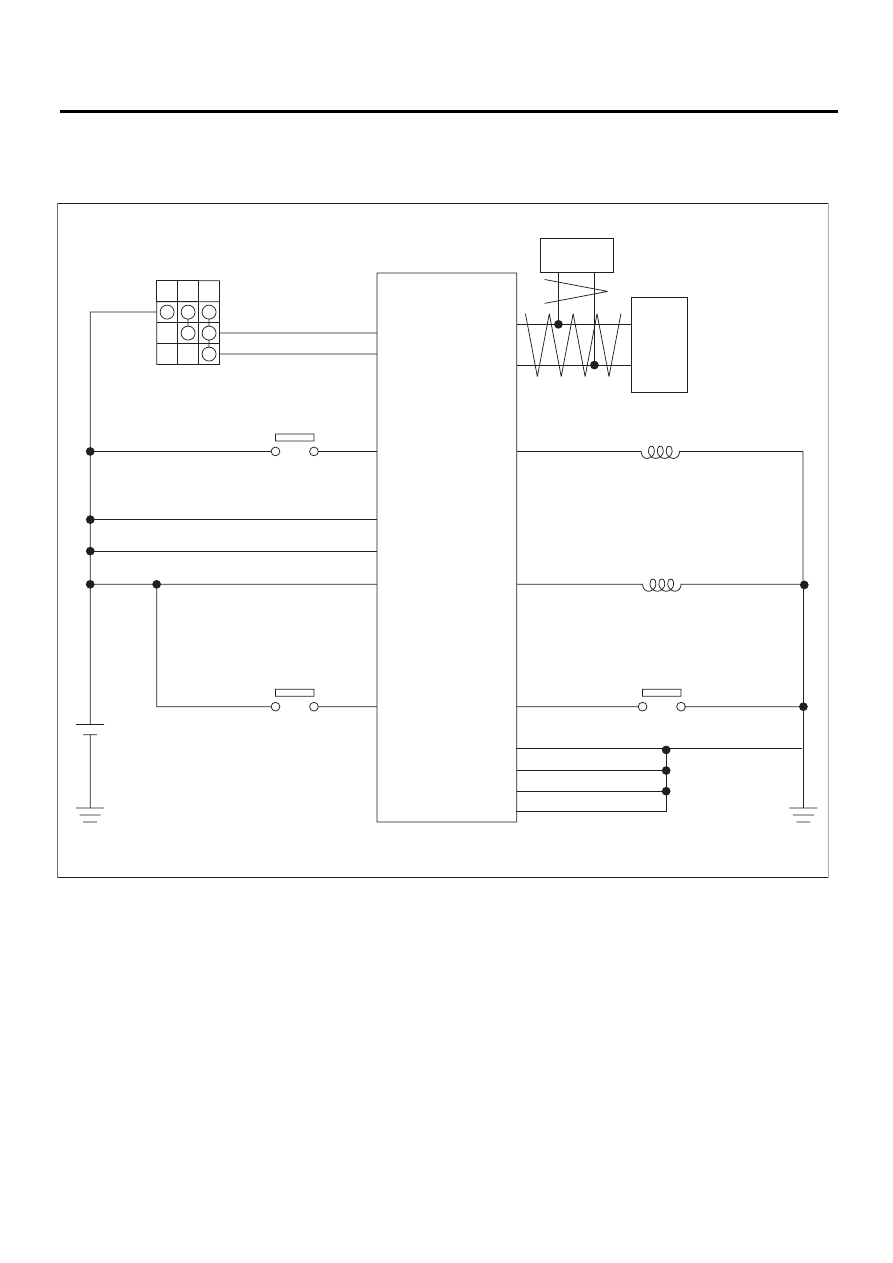

C: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. МОДЕЛИ БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ
КНОПКИ

(1)

Выключатель зажигания

(5)

TCM (информация о диапазоне
передач)

(8)

Датчик диапазона “P”

(2)

Выключатель стоп-сигналов

(6)

Соленоид блокировки ключа

(9)

Аккумуляторная батарея

(3)

Датчик системы предупрежде-
ния ключа зажигания

(7)

Соленоид блокировки переклю-
чения передач

(10)

VDC/ABS (сигнал скорости ав-
томобиля)

(4)

Центральный блок управления





OFF ACC ON

(1)

(2)

(3)

(4)

(9)

(6)

(7)

(8)

(5)

(10)

CS-00909

CS-15

Система управления блокировкой переключений автоматической трансмиссии

СИСТЕМЫ УПРАВЛЕНИЯ

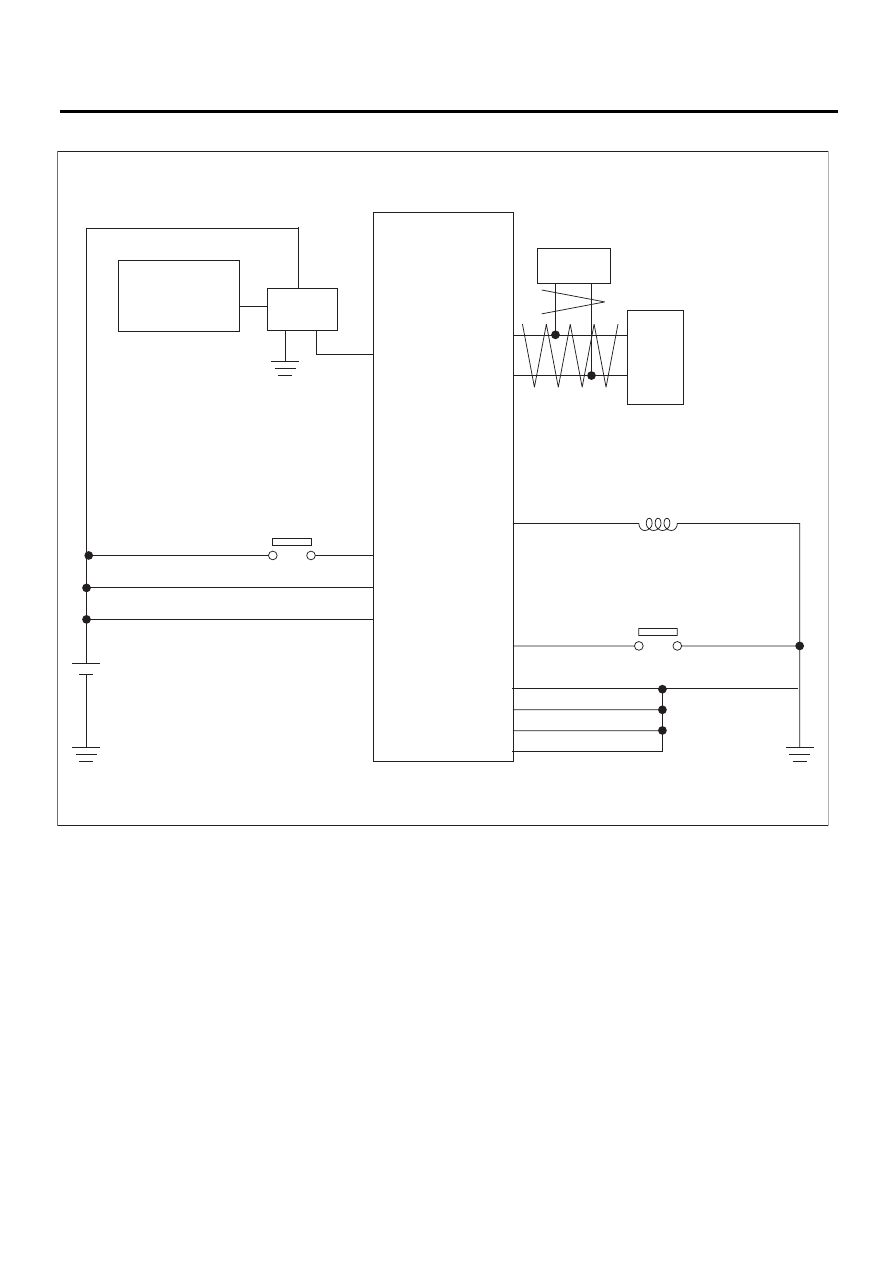

2. МОДЕЛЬ С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

(1)

Блок управления электропитанием

(5)

Центральный блок управления

(8)

Датчик диапазона “P”

(2)

Реле зажигания 2 (система запуска/
остановки двигателя при помощи
кнопки)

(6)

TCM (информация о диапазоне
передач)

(9)

VDC/ABS (информация о ско-
рости автомобиля)

(3)

Выключатель стоп-сигналов

(7)

Соленоид блокировки переклю-
чения передач

(4)

Аккумуляторная батарея

(1)

(5)

(4)

(7)

(8)

(6)

(3)

(2)

CS-00911

(9)

CS-16

Система управления блокировкой переключений автоматической трансмиссии

СИСТЕМЫ УПРАВЛЕНИЯ

D: ПРОВЕРКА

1. РАБОТОСПОСОБНОСТЬ БЛОКИРОВКИ ПЕРЕКЛЮЧЕНИЯ

• МОДЕЛИ БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЛИНИИ СВЯЗИ SUBARU
SELECT MONITOR.
1) Переведите выключатель зажигания в
положение ON.
2) Используя Subaru Select Monitor, про-
верьте, осуществляется ли обмен данными
со всеми системами в нормальном режиме.

Отображаются на-
именования сис-
тем?

Переходите к шагу 2.

Проведите проверку в со-
ответствии с процедурой
диагностики раздела LAN.
<См. LAN(diag)-2, Базовая
процедура диагностики.>

2

ПРОВЕРКА БЛОКИРОВКИ ПЕРЕКЛЮЧЕ-
НИЯ.
1) Переведите выключатель зажигания в
положение ON.
2) Установите рычаг селектора в диапа-
зон “Р”.

Возможно ли пере-
местить рычаг се-
лектора из диапа-
зона “P” в другие,
при отпущенной
педали тормоза?

Проведите проверку по
пункту “РЫЧАГ СЕЛЕК-
ТОРА НЕ БЛОКИРУЕТ-
СЯ”. <См. CS-20, РЫЧАГ
СЕЛЕКТОРА НЕ БЛО-
КИРУЕТСЯ, ПРОВЕР-
КА, Система управле-
ния блокировкой пере-
ключения передач АТ.>

Переходите к шагу 3.

3

ПРОВЕРКА БЛОКИРОВКИ ПЕРЕКЛЮЧЕ-
НИЯ.

Возможно ли пере-
местить рычаг се-
лектора из диапа-
зона “P” в другие,
при выжатой педа-
ли тормоза?

Переходите к шагу 4.

Проведите проверку “НЕ
СНИМАЕТСЯ БЛОКИРОВ-
КА РЫЧАГА СЕЛЕКТОРА”
<См. CS-24, НЕ СНИМАЕТ-
СЯ БЛОКИРОВКА РЫЧА-
ГА СЕЛЕКТОРА, ПРОВЕР-
КА, Система управления
блокировкой переключе-
ния передач АТ.>

4

ПРОВЕРКА БЛОКИРОВКИ ПЕРЕКЛЮЧЕ-
НИЯ.
1) Переведите рычаг селектора в диапа-
зон “N”.
2) Переведите выключатель зажигания в
положение OFF.

Возможно ли пере-
местить рычаг се-
лектора из диапа-
зона "N" в диапа-
зон “P”, при
выжатой педали
тормоза?

Переходите к шагу 5.

Проведите проверку “НЕ
СНИМАЕТСЯ БЛОКИРОВ-
КА РЫЧАГА СЕЛЕКТОРА”
<См. CS-24, НЕ СНИМАЕТ-
СЯ БЛОКИРОВКА РЫЧА-
ГА СЕЛЕКТОРА, ПРОВЕР-
КА, Система управления
блокировкой переключе-
ния передач АТ.>

5

ПРОВЕРКА БЛОКИРОВКИ КЛЮЧА.
1) Переведите выключатель зажигания в
положение OFF.
2) Переместите рычаг селектора в диапа-
зон, отличный от “P”.

Ключ зажигания
извлечен?

Выполните проверку
“БЛОКИРОВКА КЛЮЧА
НЕ ВКЛЮЧАЕТСЯ ИЛИ
НЕ СНИМАЕТСЯ”. <См.
CS-28, БЛОКИРОВКА
КЛЮЧА НЕ УСТАНАВ-
ЛИВАЕТСЯ ИЛИ НЕ
СНИМАЕТСЯ, ПРОВЕР-
КА, Система управле-
ния блокировкой пере-
ключения передач АТ.>

Переходите к шагу 6.

6

ПРОВЕРКА БЛОКИРОВКИ КЛЮЧА.
Переместите рычаг селектора в диапазон
“P”.

Ключ зажигания
извлечен?

Система блокировки пе-
реключения АТ в норме.

Выполните проверку
“БЛОКИРОВКА КЛЮЧА
НЕ ВКЛЮЧАЕТСЯ ИЛИ НЕ
СНИМАЕТСЯ”. <См. CS-
28, БЛОКИРОВКА КЛЮЧА
НЕ УСТАНАВЛИВАЕТСЯ
ИЛИ НЕ СНИМАЕТСЯ,
ПРОВЕРКА, Система уп-
равления блокировкой пе-
реключения передач АТ.>

CS-17

Система управления блокировкой переключений автоматической трансмиссии

СИСТЕМЫ УПРАВЛЕНИЯ

• МОДЕЛЬ С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЛИНИИ СВЯЗИ SUBARU
SELECT MONITOR.
1) Переведите выключатель зажигания в
положение ON.
2) Используя Subaru Select Monitor, про-
верьте, осуществляется ли обмен данными
со всеми системами в нормальном режиме.

Отображаются наимено-
вания систем?

Переходите к шагу 2. Проведите проверку в

соответствии с проце-
дурой диагностики
раздела LAN. <См.
LAN(diag)-2, Базовая
процедура диагности-
ки.>

2

ПРОВЕРКА БЛОКИРОВКИ ПЕРЕКЛЮЧЕ-
НИЯ.
1) Переведите выключатель зажигания в
положение ON.
2) Переместите рычаг селектора в диапа-
зон “P”.

Возможно ли перемес-
тить рычаг селектора из
диапазона “P” в другие,
при отпущенной педали
тормоза?

Проведите провер-
ку по пункту “РЫЧАГ
СЕЛЕКТОРА НЕ
БЛОКИРУЕТСЯ”.
<См. CS-20, РЫЧАГ
СЕЛЕКТОРА НЕ
БЛОКИРУЕТСЯ,
ПРОВЕРКА, Систе-
ма управления бло-
кировкой переклю-
чения передач АТ.>

Переходите к шагу 3.

3

ПРОВЕРКА БЛОКИРОВКИ ПЕРЕКЛЮЧЕ-
НИЯ.

Возможно ли перемес-
тить рычаг селектора из
диапазона “P” в другие,
при выжатой педали тор-
моза?

Переходите к шагу 4. Проведите проверку

“НЕ СНИМАЕТСЯ
БЛОКИРОВКА РЫЧА-
ГА СЕЛЕКТОРА” <См.
CS-24, НЕ СНИМАЕТ-
СЯ БЛОКИРОВКА РЫ-
ЧАГА СЕЛЕКТОРА,
ПРОВЕРКА, Система
управления блокиров-
кой переключения пе-
редач АТ.>

4

ПРОВЕРКА БЛОКИРОВКИ ПЕРЕКЛЮЧЕ-
НИЯ.
1) Переведите рычаг селектора в диапа-
зон “N”.
2) Переведите выключатель зажигания в
положение OFF.

Возможно ли перемес-
тить рычаг селектора из
диапазона "N" в диапа-
зон “P”, при выжатой пе-
дали тормоза?

Система блокиров-
ки переключения АТ
в норме.

Проведите проверку
“НЕ СНИМАЕТСЯ
БЛОКИРОВКА РЫЧА-
ГА СЕЛЕКТОРА” <См.
CS-24, НЕ СНИМАЕТ-
СЯ БЛОКИРОВКА РЫ-
ЧАГА СЕЛЕКТОРА,
ПРОВЕРКА, Система
управления блокиров-
кой переключения пе-
редач АТ.>
