EN(H6DO)(diag)-132
Процедура диагностики с использованием кодов диагностики неисправностей (КДН)
ДВИГАТЕЛЬ (ДИАГНОСТИКА)
Шаг
Проверка
Да
Нет
1

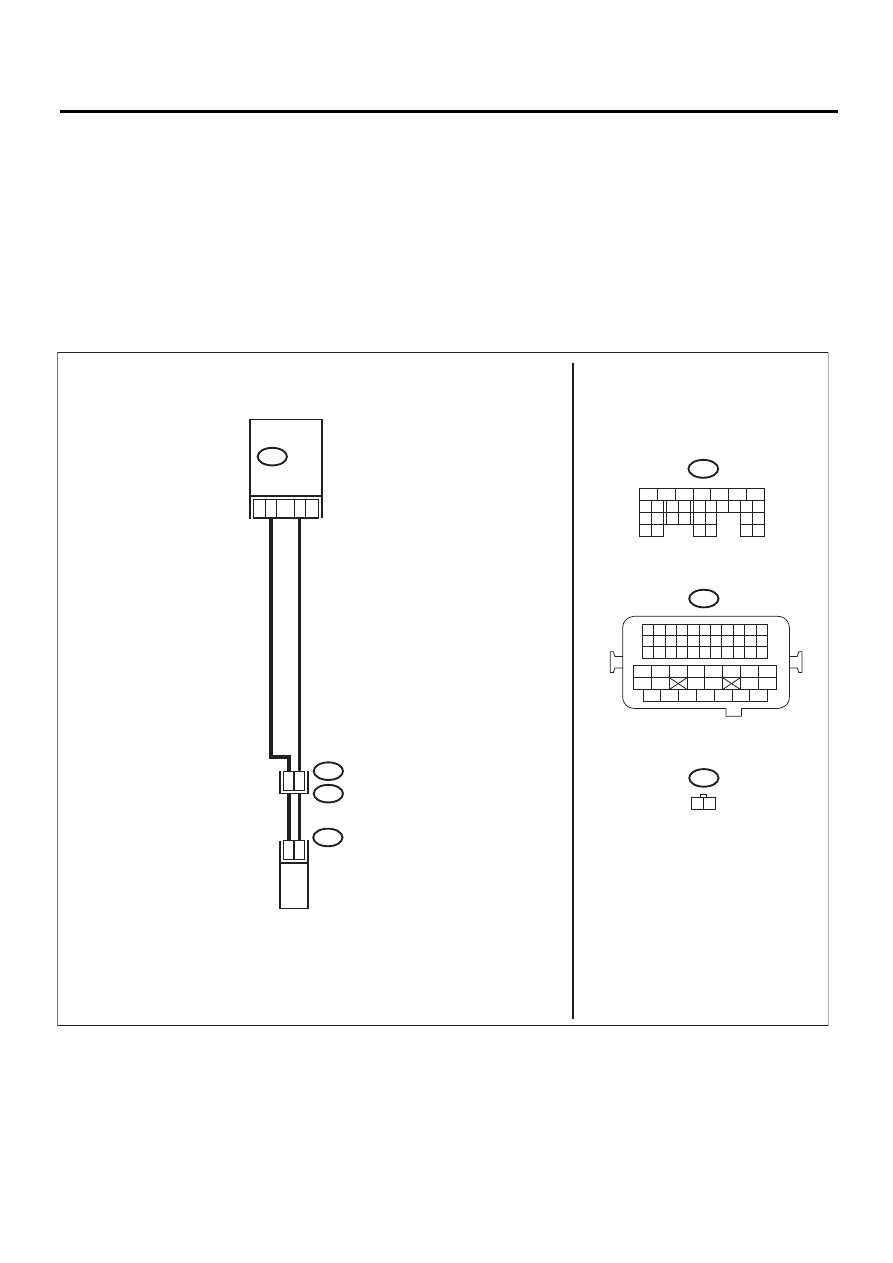

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
ЭЛЕКТРОМАГНИТНЫМ КЛАПАНОМ ПЕРЕ-
КЛЮЧЕНИЯ ПОТОКОВ МАСЛА.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъемы от ECM и электро-
магнитного клапана переключения потоков
масла.
3) Измерьте сопротивление в проводке меж-
ду ECM и электромагнитным клапаном пере-
ключения потоков масла.
Разъем и клемма
(B137) № 25 — (E69) № 1:
(B137) № 24 — (E69) № 2:
Сопротивление составляет
менее 1 Ом?
Переходите к ша-
гу 2.
Устраните неисправ-
ность в проводке и
разъеме.
ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом электро-
магнитного клапана
переключения пото-
ков масла
• Плохой контакт в
соединительном
разъеме
2
ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
ЭЛЕКТРОМАГНИТНЫМ КЛАПАНОМ ПЕРЕ-
КЛЮЧЕНИЯ ПОТОКОВ МАСЛА.
Измерьте сопротивление между ECM и мас-
сой кузова.
Разъем и клемма
(B137) № 25 — Масса кузова:
(B137) № 24 — Масса кузова:
Сопротивление составляет 1
МОм или более?
Переходите к ша-
гу 3.
Устраните короткое
замыкание на массу
в проводке между
ECM и разъемом
электромагнитного
клапана переключе-
ния потоков масла.
3
ПРОВЕРКА ЭЛЕКТРОМАГНИТНОГО КЛА-
ПАНА ПЕРЕКЛЮЧЕНИЯ ПОТОКОВ МАСЛА.
Измерьте сопротивление между клеммами
электромагнитного клапана переключения
потоков масла.
Клеммы
№ 1 — № 2:
Сопротивление в диапазоне
6—12 Ом?
Устраните пло-
хой контакт в
разъеме ECM и
разъеме электро-
магнитного кла-
пана переключе-
ния потоков мас-
ла.
Замените электро-
магнитный клапан
переключения пото-
ков масла. <См.
ME(H6DO)-83, Элект-
ромагнитный клапан
переключения пото-
ков масла.>
