CO(H6DO)-20

Крышка радиатора

СИСТЕМА ОХЛАЖДЕНИЯ

7. Крышка радиатора

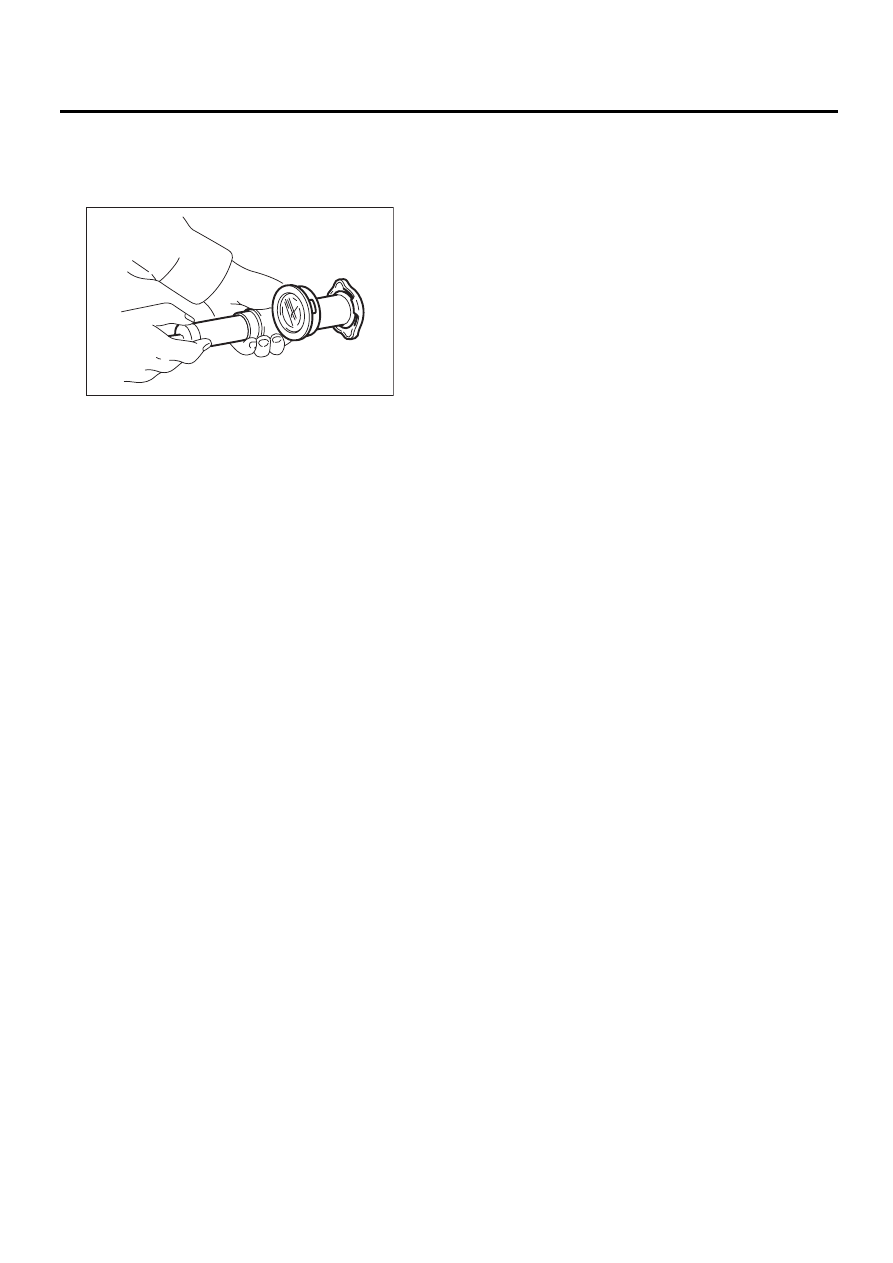

A: ПРОВЕРКА

1) Присоедините крышку радиатора к тестеру.

2) Увеличивайте давление до остановки
стрелки измерителя тестера. Крышка радиато-
ра работает нормального, если она удержива-
ет давление на уровне нормативного предела в
течение 5 — 6 секунд. Если клапан открывает-
ся при давлении ниже нормативного предела,
замените крышку радиатора.

Номинальное значение:

93 — 123 кПа (0,95 — 1,25 кгс/см

2

,

14 — 18 фунтов/кв. дюйм)

Нормативный предел:

83 кПа (0,85 кгс/см

2

, 12 фунтов/кв. дюйм)

ОСТОРОЖНО:
Перед измерением тщательно удалите пос-
торонние материалы и ржавчину с крышки.
В противном случае, результаты проверки
будут неверными.

CO-00044

CO(H6DO)-21

Основной вентилятор радиатора и электродвигатель вентилятора

СИСТЕМА ОХЛАЖДЕНИЯ

8. Основной вентилятор

радиатора и
электродвигатель
вентилятора

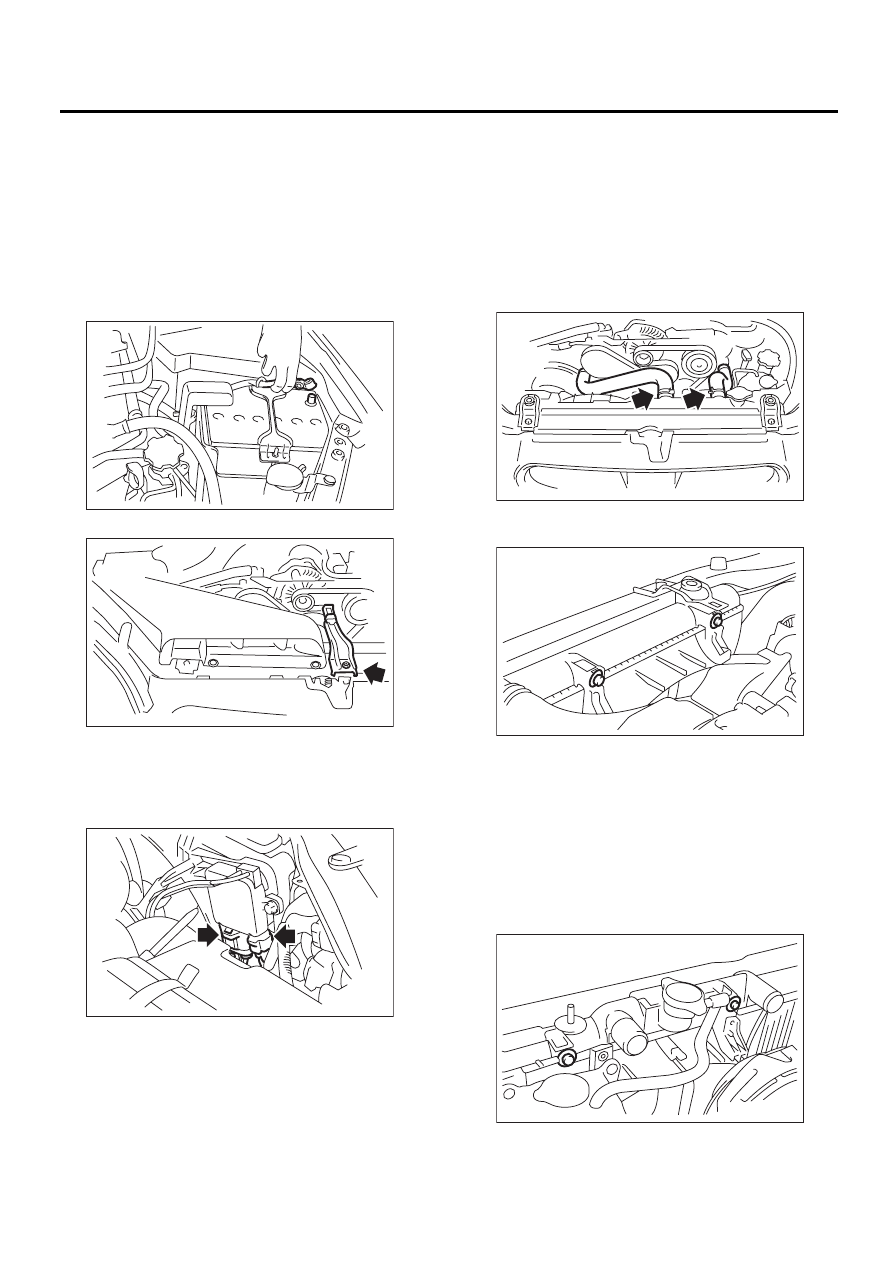

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Снимите крышку коллектора.
3) Отсоедините провод массы от аккумулятора.

4) Снимите держатель стойки капота.

5) Снимите воздухозаборный короб.
<См. IN(H6DO)-8, СНЯТИЕ, Воздухозаборный
короб.>
6) Отсоедините разъем от блока управления
вентилятором радиатора.

7) Поднимите автомобиль на подъемнике.
8) Снимите нижний кожух.
9) Полностью слейте охлаждающую жидкость
двигателя. <См. CO(H6DO)-12, СЛИВ ОХЛАЖ-
ДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА,
Охлаждающая жидкость двигателя.>

10) Снимите шланг ATF с фиксатора на кожухе
электродвигателя основного вентилятора ра-
диатора. (Модели без подогревателя ATF)
11) Снимите жгут проводки электродвигателя
основного вентилятора радиатора с фиксатора.
12) Опустите автомобиль.
13) Снимите расширительный бачок.
<См. CO(H6DO)-27, СНЯТИЕ, Расширительный
бачок.>
14) Отсоедините впускной шланг от радиатора.

15) Снимите узел электродвигателя вспомога-
тельного вентилятора радиатора.

16) Снимите узел электродвигателя основного
вентилятора радиатора.

ПРИМЕЧАНИЕ:
При снятии узла основного вентилятора, под-
нимая его вверх, кожух основного вентилятора
соприкасается с впускной частью системы ох-
лаждения двигателя. Что избежать этого со-
прикосновения, перед тем, как снять узел ос-
новного вентилятора, сдвиньте его в сторону
узла вспомогательного вентилятора.

IN-00203

CO-02017

CO-02029

CO-02020

CO-00129

CO-00130

CO(H6DO)-22

Основной вентилятор радиатора и электродвигатель вентилятора

СИСТЕМА ОХЛАЖДЕНИЯ

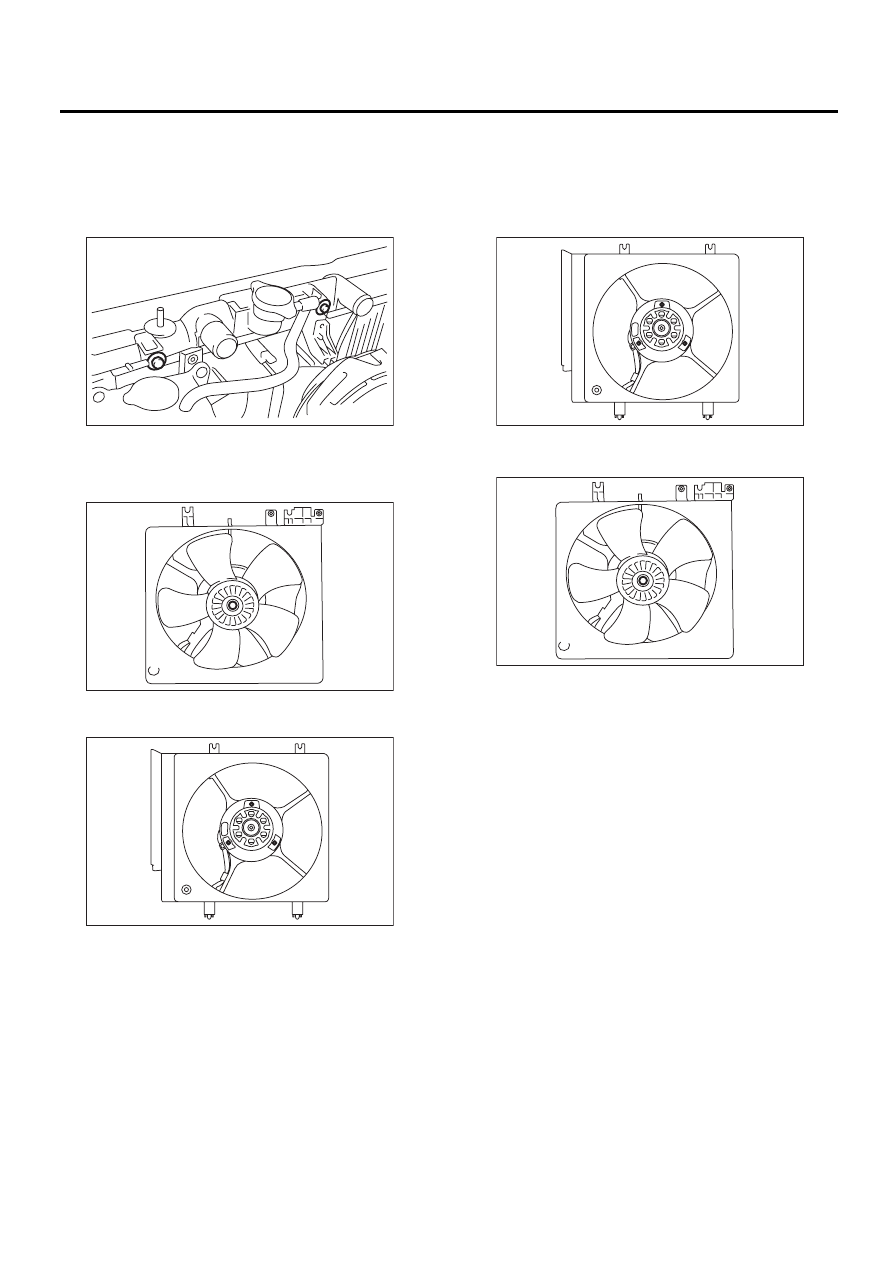

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

C: РАЗБОРКА

1) Отверните гайку, которая крепит вентиля-
тор к электродвигателю вентилятора.

2) Снимите фиксатор, который крепит элект-
родвигатель вентилятора к кожуху.

D: СБОРКА

Сборка производится в порядке, обратном по-
рядку разборки.

Момент затяжки:

3,8 Нм (0,39 кгс-м, 2,8 фунт-сила-фут)

Момент затяжки:

6,2 Нм (0,63 кгс-м, 4,6 фунт-сила-фут)

CO-00130

CO-00132

CO-00133

CO-00133

CO-00132

CO(H6DO)-23

Основной вентилятор радиатора и электродвигатель вентилятора

СИСТЕМА ОХЛАЖДЕНИЯ

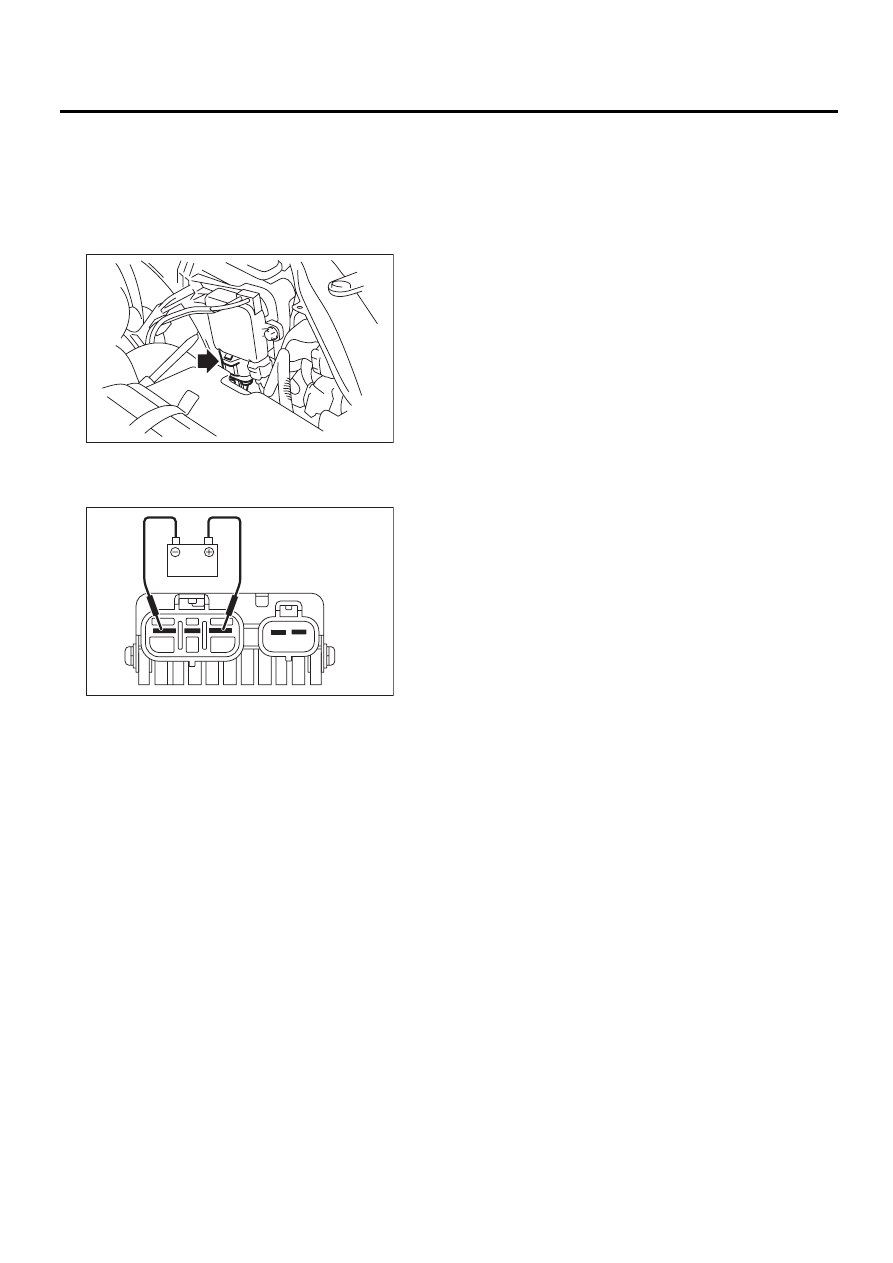

E: ПРОВЕРКА

1) Отсоедините разъем от блока управления
вентилятором радиатора.

ПРИМЕЧАНИЕ:
Не снимайте разъем жгута проводки электро-
двигателя основного вентилятора.

2) Подключите аккумулятор к блоку управле-
ния вентилятором радиатора, как показано на
рисунке.

3) Проверьте работоспособность электродви-
гателя вентилятора. Если он не работает, про-
верьте электродвигатель вентилятора.

CO-02018

CO-02037
