CO(H6DO)-16

Термостат

СИСТЕМА ОХЛАЖДЕНИЯ

C: ПРОВЕРКА

Замените термостат, если клапан не закрыва-
ется полностью при температуре окружающей
среды или если следующие проверки дадут не-
удовлетворительные результаты.

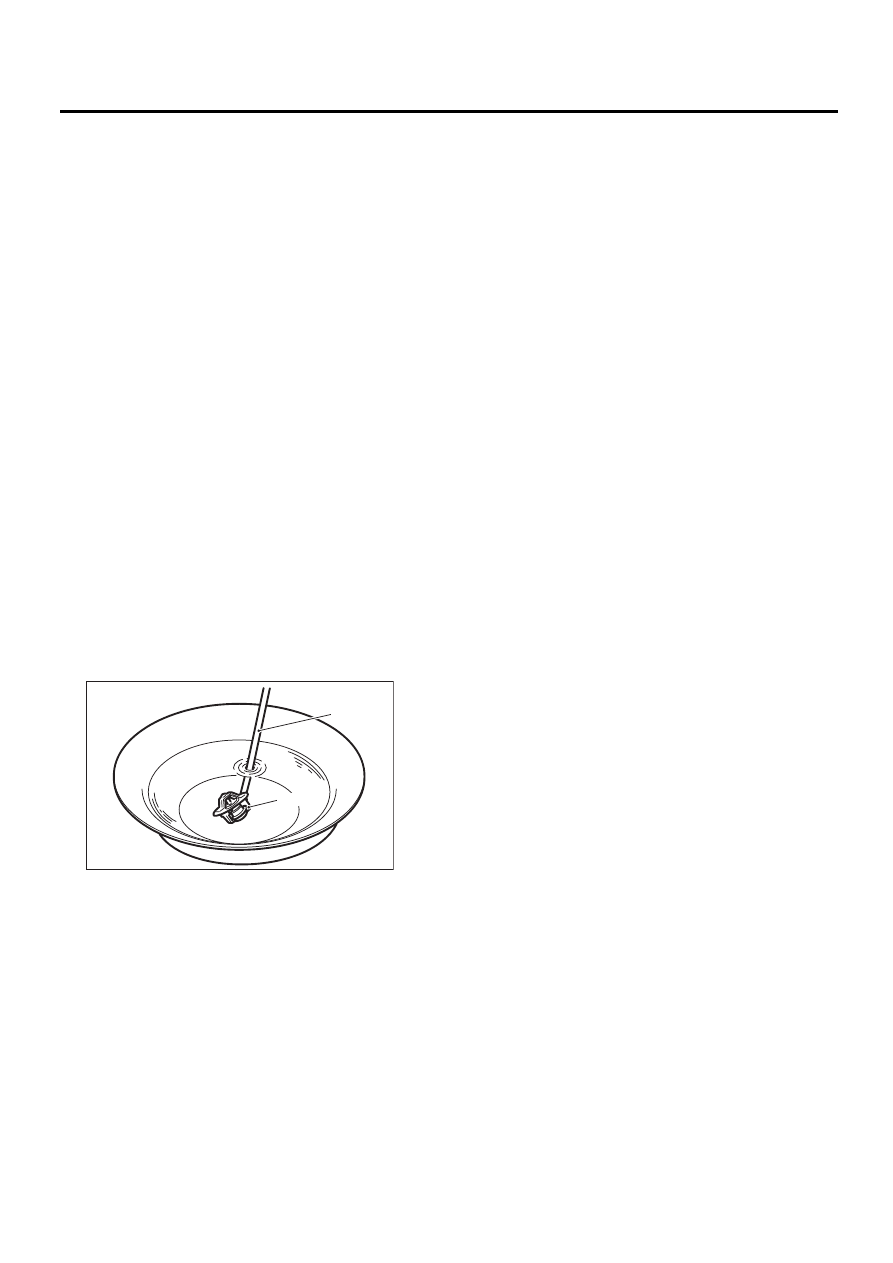

• Метод проверки
Погрузите термостат и термометр в воду. Пос-
тепенно поднимайте температуру воды, и из-
меряйте температуру и подъем клапана в мо-
мент, когда клапан начинает открываться и
когда он откроется полностью. При проведе-
нии проверки, перемешивайте воду для равно-
мерного распределения температуры. Изме-
ренные значения должны отвечать следующим
требованиям.

ПРИМЕЧАНИЕ:

• Перед тем, как измерять подъем клапана,
оставьте термостат в кипящей воде на пять
минут или более.
• Удерживайте термостат при помощи про-
волоки или подобным образом, чтобы избе-
жать контакта с дном емкости.

Начало открытия:

80 — 84°C (176 — 183°F)

Полное открытие:

95°C (203°F)

Полный подъем клапана:

9,0 мм (0,354 дюйма) или более

(A) Термометр

(B) Термостат

( A )

( B )

CO-00033

CO(H6DO)-17

Радиатор

СИСТЕМА ОХЛАЖДЕНИЯ

6. Радиатор

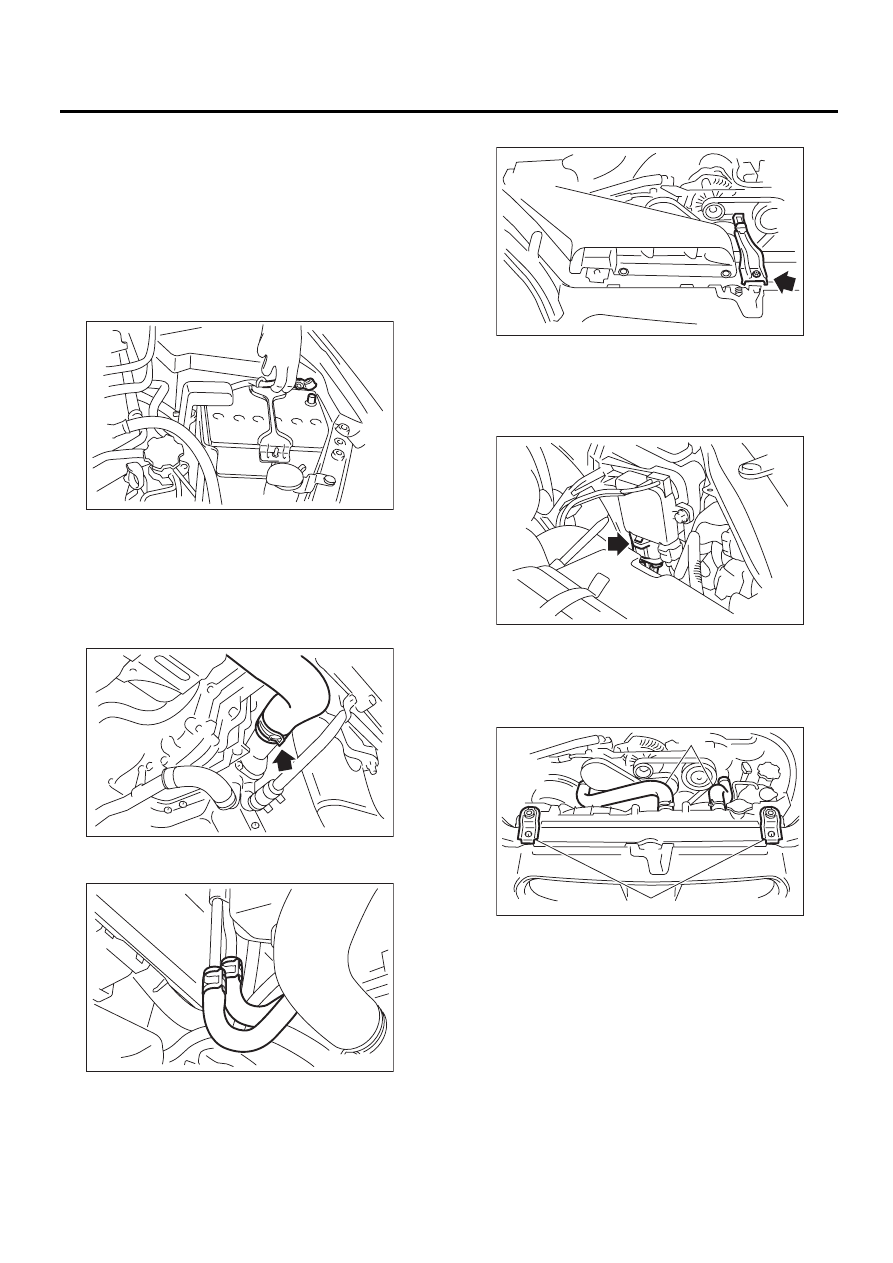

A: СНЯТИЕ

ОСТОРОЖНО:
Радиатор находится под давлением. Перед
тем, как начать работать с радиатором, дож-
дитесь охлаждения двигателя.
1) Установите автомобиль на подъемник.
2) Снимите крышку коллектора.
3) Отсоедините провод массы от аккумулятора.

4) Поднимите автомобиль на подъемнике.
5) Снимите нижний кожух.
6) Полностью слейте охлаждающую жидкость
двигателя. <См. CO(H6DO)-12, СЛИВ ОХЛАЖДА-
ЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА, Ох-
лаждающая жидкость двигателя.>
7) Отсоедините выпускной шланг от радиатора.

8) Отсоедините шланг ATF от радиатора. (Мо-
дели без подогревателя ATF)

9) Опустите автомобиль.

10) Снимите держатель стойки капота.

11) Снимите воздухозаборный короб.
<См. IN(H6DO)-8, СНЯТИЕ, Воздухозаборный
короб.>
12) Отсоедините разъем от блока управления
вентилятором радиатора.

13) Снимите расширительный бачок.
<См. CO(H6DO)-27, СНЯТИЕ, Расширительный
бачок.>
14) Отсоедините впускной шланг от радиатора.
15) Снимите верхние кронштейны радиатора.

16) Поднимите радиатор вверх и снимите его с
автомобиля.

IN-00203

CO-02015

CO-00253

(A) Впускной шланг радиатора

(B) Верхний кронштейн радиатора

CO-02017

CO-02018

CO-02019

(A)

(B)

CO(H6DO)-18

Радиатор

СИСТЕМА ОХЛАЖДЕНИЯ

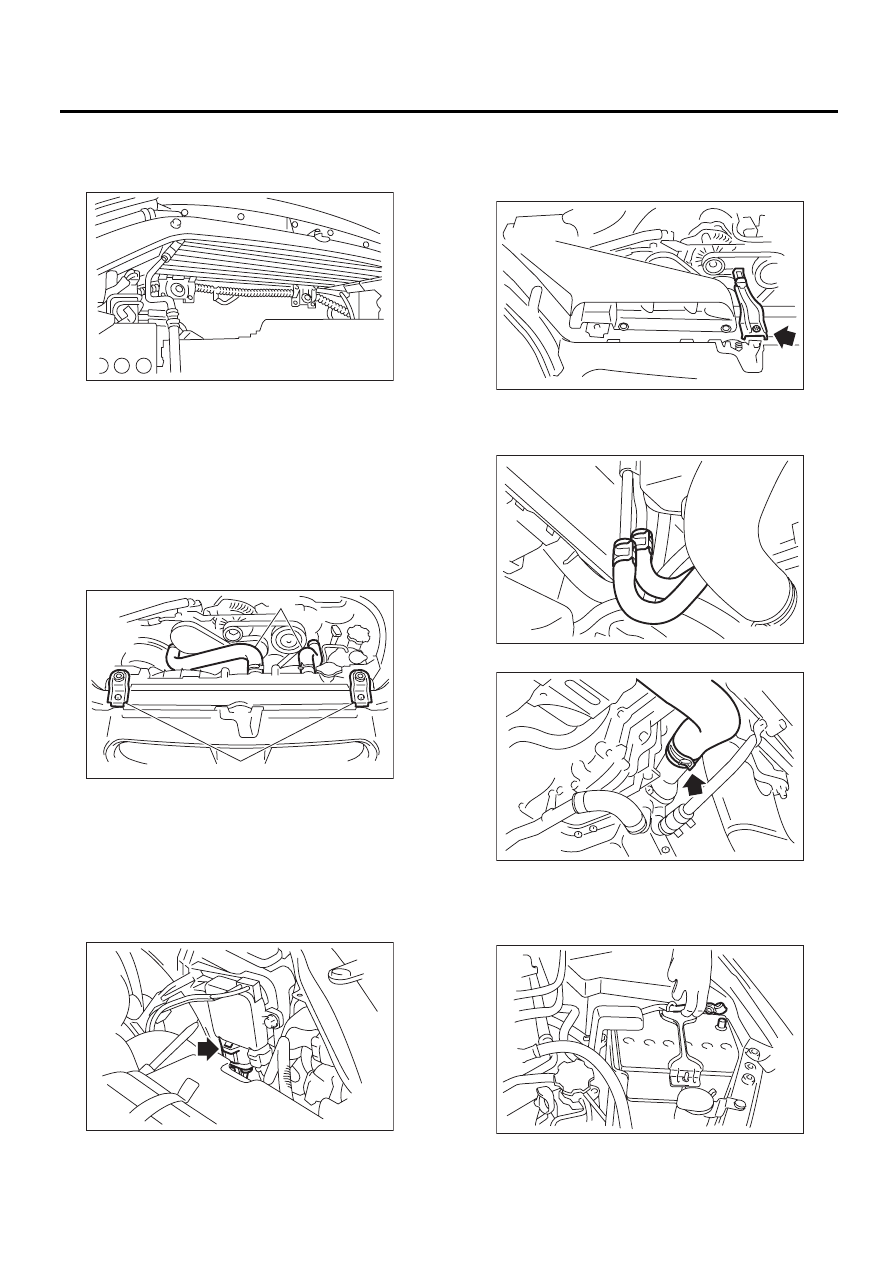

B: УСТАНОВКА

1) Установите нижние подушки радиатора в
отверстия на автомобиле.

2) Установите радиатор на автомобиль.

ПРИМЕЧАНИЕ:
Штыри на нижней стороне радиатора должны
попасть в нижние подушки радиатора со сторо-
ны кузова.
3) Установите верхние кронштейны радиатора
и затяните болты.

Момент затяжки:

12 Нм (1,2 кгс-м, 8,9 фунт-сила-фут)

4) Присоедините впускной шланг радиатора.

5) Установите расширительный бачок.
<См. CO(H6DO)-27, УСТАНОВКА, Расшири-
тельный бачок.>
6) Подключите разъем к блоку управления
вентилятором радиатора.

7) Установите воздухозаборный короб.
<См. IN(H6DO)-8, УСТАНОВКА, Воздухозабор-
ный короб.>
8) Установите держатель стойки капота.

9) Поднимите автомобиль на подъемнике.
10) Присоедините шланг ATF. (Модели без по-
догревателя ATF)

11) Присоедините выпускной шланг радиатора.

12) Установите нижний кожух.
13) Опустите автомобиль.
14) Присоедините провод массы к аккумулято-
ру.

(A) Впускной шланг радиатора

(B) Верхний кронштейн радиатора

CO-00126

CO-02019

(A)

(B)

CO-02018

CO-02017

CO-00253

CO-02015

IN-00203

CO(H6DO)-19

Радиатор

СИСТЕМА ОХЛАЖДЕНИЯ

15) Залейте охлаждающую жидкость двигателя.
<См. CO(H6DO)-12, ЗАЛИВКА ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА, Охлаждаю-
щая жидкость двигателя.>
16) Проверьте уровень ATF. (модель AT) <См.
5AT-28, ПРОВЕРКА, ATF.>
17) Установите крышку коллектора.

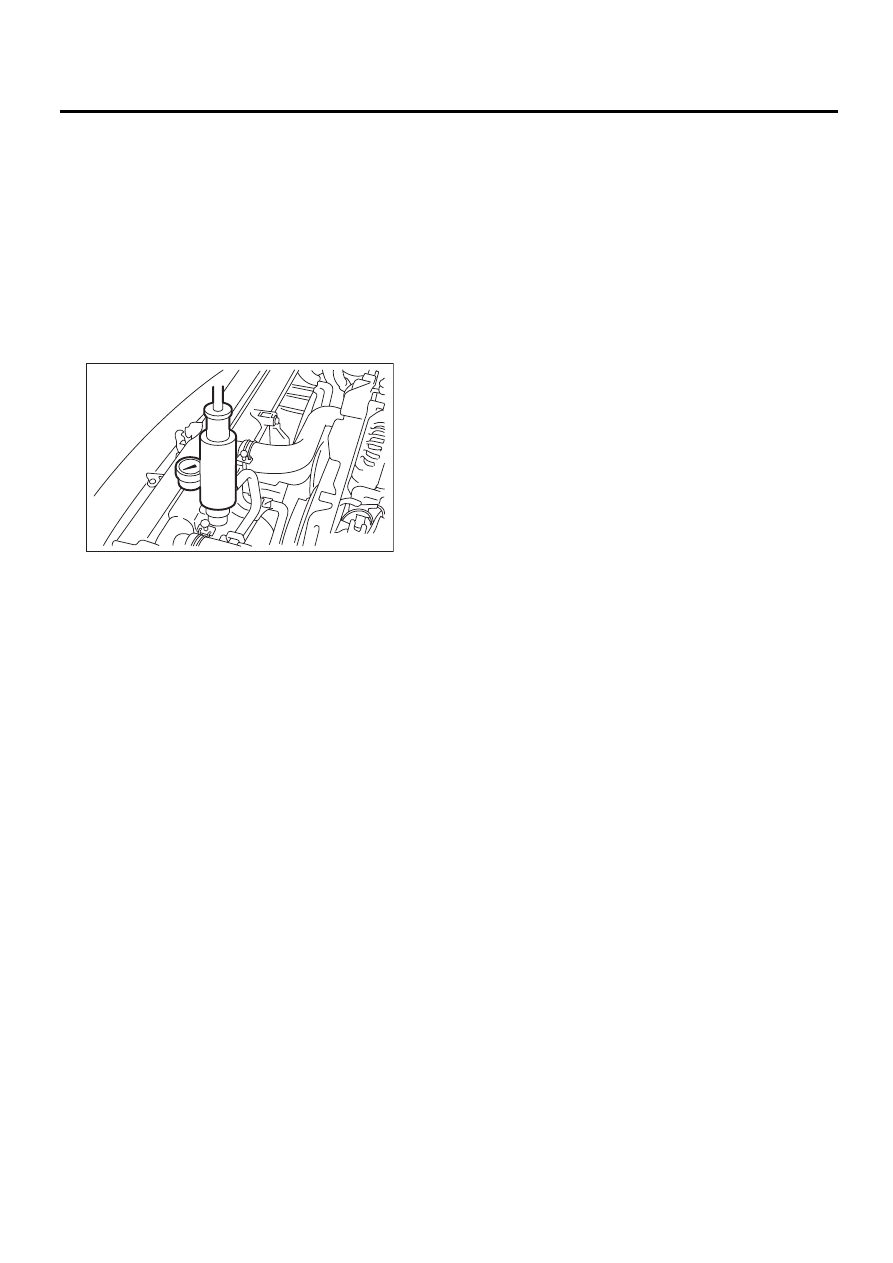

C: ПРОВЕРКА

1) Снимите крышку радиатора, заполните ра-
диатор охлаждающей жидкостью двигателя, а
затем установите тестер на место установки
крышки.

2) Подайте давление 157 кПа (1,6 кгс/см

2

,

23 фунта/кв.дюйм) на радиатор, и проверьте
следующие позиции.
• Утечка из радиатора или из его окружения
• Утечка из шланга или соединений

ОСТОРОЖНО:
• Двигатель должен быть выключен.
• Заранее вытрите охлаждающую жид-
кость в местах проверки.
• Следите за тем, чтобы охлаждающая жид-
кость не выплеснулась при снятии тестера.
• Будьте осторожны, чтобы не деформиро-
вать заливную горловину радиатора при ус-
тановке и снятии тестера.

CO-00127
