EX(H6DO)-10

Глушитель

СИСТЕМА ВЫПУСКА

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
• Установите новую прокладку и самоконтря-
щуюся гайку.
• После сборки, вытрите смазку, нанесенную
на резиновую подушку при снятии/установке.

Момент затяжки:

48 Нм (4,9 кгс-м, 35,4 фунт-сила-фут)

• Левая сторона

• Правая сторона

C: ПРОВЕРКА

1) Проверьте соединения и сварные швы на
предмет утечки выхлопных газов.
2) Убедитесь в отсутствии отверстий или ржав-
чины.
3) Проверьте резиновую подушку на предмет
износа или трещин.

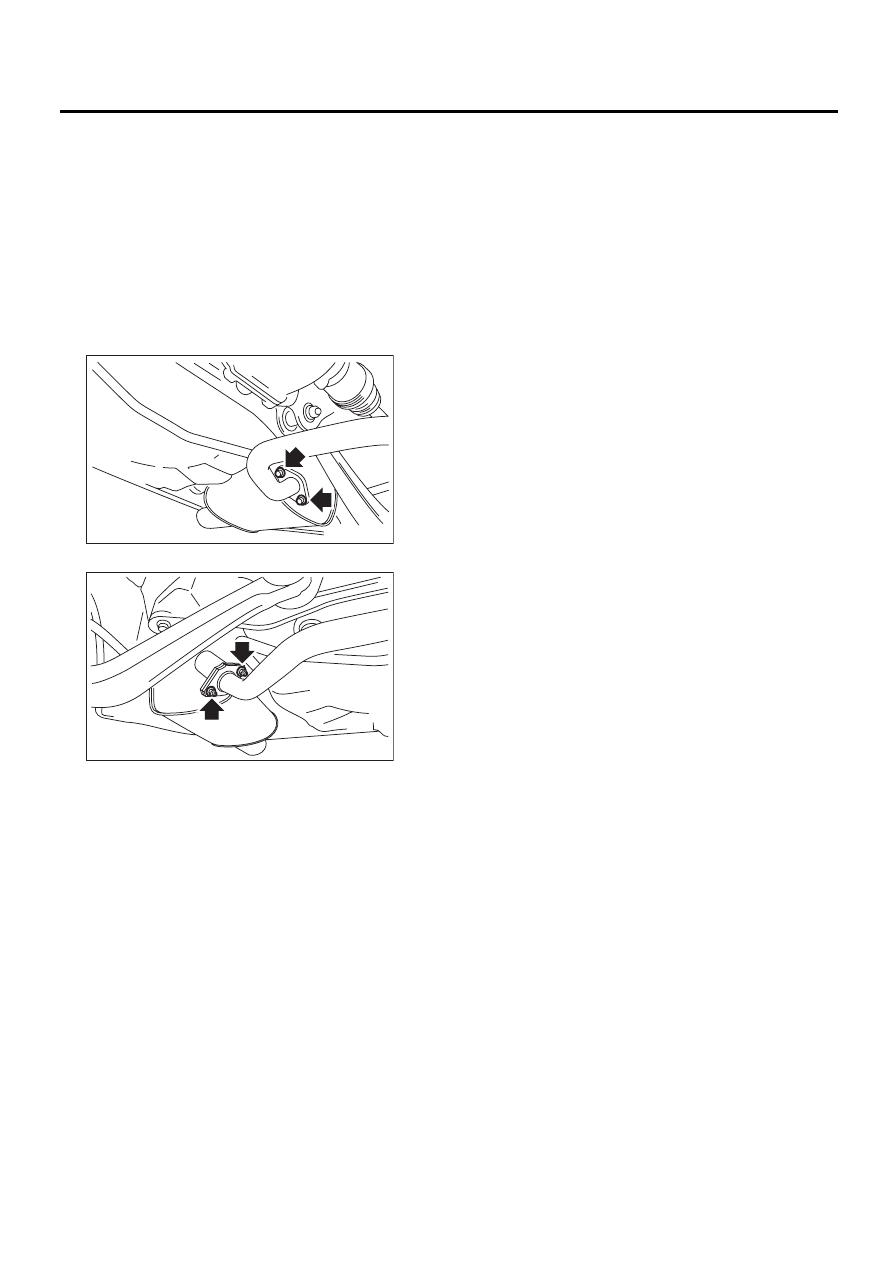

EX-00222

EX-00218

СИСТЕМА ОХЛАЖДЕНИЯ

CO(H6DO)

Страница

1.

Общие сведения ...................................................................................... 2

2.

Система вентилятора радиатора  .......................................................... 8

3.

Охлаждающая жидкость двигателя ................................................... 12

4.

Водяной насос  ....................................................................................... 14

5.

Термостат ...............................................................................................15

6.

Радиатор .................................................................................................17

7.

Крышка радиатора  ............................................................................... 20

8.

Основной вентилятор радиатора и электродвигатель
вентилятора ........................................................................................... 21

9.

Вспомогательный вентилятор радиатора и электродвигатель
вентилятора ........................................................................................... 24

10.

Расширительный бачок  ........................................................................ 27

11.

Блок управления вентилятором радиатора ........................................28

12.

Общие принципы поиска и устранения неисправностей системы
охлаждения двигателя ......................................................................... 29

CO(H6DO)-2

Общие сведения

СИСТЕМА ОХЛАЖДЕНИЯ

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Система охлаждения

Электрический вентилятор + систе-

ма принудительной циркуляции ох-

лаждающей жидкости двигателя

Полный объ-
ем охлажда-
ющей жид-
кости двига-
теля

MT

л (кварты США, бри-

танские кварты)

7,3 (7,7, 6,4)

AT

Без подогревателя ATF

л (кварты США, бри-

танские кварты)

7,2 (7,6, 6,3)

С подогревателем ATF

л (кварты США, бри-

танские кварты)

7,7 (8,1, 6,8)

Водяной на-
сос

Тип

Центробежный лопастной

Характеристики произ-
водительности I

Производитель-
ность

л (галлонов США, бри-

танских галлонов)/мин

320 (84,5, 70,4)

Скорость вращения насоса — Давление
подачи

5500 об/мин — 176,5 кПа

(18 м вод. ст.)

Температура охлаждающей жидкости дви-
гателя

80°C (176°F)

Диаметр рабочего колеса

мм (дюймы)

73,2 (2,88)

Число лопастей рабочего колеса

6

Число зубьев звездочки насоса

22

Термостат

Тип

Восковой шарик

Начальная температура открытия

80 — 84°C (176 — 183°F)

Полное открытие

95°C (203°F)

Подъем клапана

мм (дюймы)

9,0 (0,354) или более

Диаметр клапана

мм (дюймы)

35 (1,38)

Вентилятор
радиатора

Потребляемая мощ-
ность электродвигателя

Основной вентилятор

Вт

160

Вспомогательный вентилятор

Вт

160

Диаметр вентилятора /
Количество лопастей

Основной вентилятор

320 мм (12,6 дюйма) / 5

Вспомогательный вентилятор

320 мм (12,6 дюйма) / 7

Радиатор

Тип

С нисходящим потоком, нагнета-

тельного типа

Размеры сердцевины

Ширина

×

 Высота

×

 Толщина мм (дюймы)

690

×

 349

×

 16

(27,17

×

 13,74

×

 0,63)

Диапазон давлений, при
котором клапан крышки
открыт

кПа (кгс/см

2

, фунт/кв. дюйм)

Выше: 108

±15

(1,1

±0,15, 16±2)

Ниже: Атмосферное давление или

ниже

Ребра

Гофрированные ребра

Расширитель-
ный бачок

Объем

л (кварты США, британские кварты)

0,45 (0,48, 0,40)

Охлаждающая жидкость

Рекомендованные материа-

лы

Номер позиции

Альтернативные материалы

Охлаждающая жидкость

Охлаждающая жидкость

SUBARU

000016218

Охлаждающая жидкость не

содержащая аминов

Вода для разбавления

Дистиллированная вода

 —

Мягкая вода или водопро-

водная вода

CO(H6DO)-3

Общие сведения

СИСТЕМА ОХЛАЖДЕНИЯ

Компрессор

кондиционера

Датчик среднего дав-

ления кондиционера

Температура охлаждающей жидкости двигателя

Увеличение: 95°C (203°F)

или менее

Уменьшение: 93°C

(199°F) или менее

Увеличение: 95 — 101°C

(203 — 214°F)

Уменьшение: 93 — 99°C

(199 — 210°F)

Увеличение: 102°C

(216°F) или более

Уменьшение: 100°C

(212°F) или более

ВЫКЛ

0 %

См. рис.  (1)

100 %

ВКЛ

ВЫКЛ

См. рис.  (2)

100 %

ВКЛ

См. рис. (3 )

100 %

(A)

Скорость вращения вентилятора (%) (B) Температура воды

















(1)

Выключение кондиционера

(2)

Включение кондиционера
(датчик среднего давления кон-
диционера находится в выклю-
ченном положении)

(3) Включение кондиционера

(датчик среднего давления кон-
диционера находится во вклю-
ченном положении)

CO-02115

100

(1)

70

(A)

(B)

(2)

70

(A)

(B)

(3)

70

(A)

(B)
